主线中桥连续梁支架布置方案及检算 16P

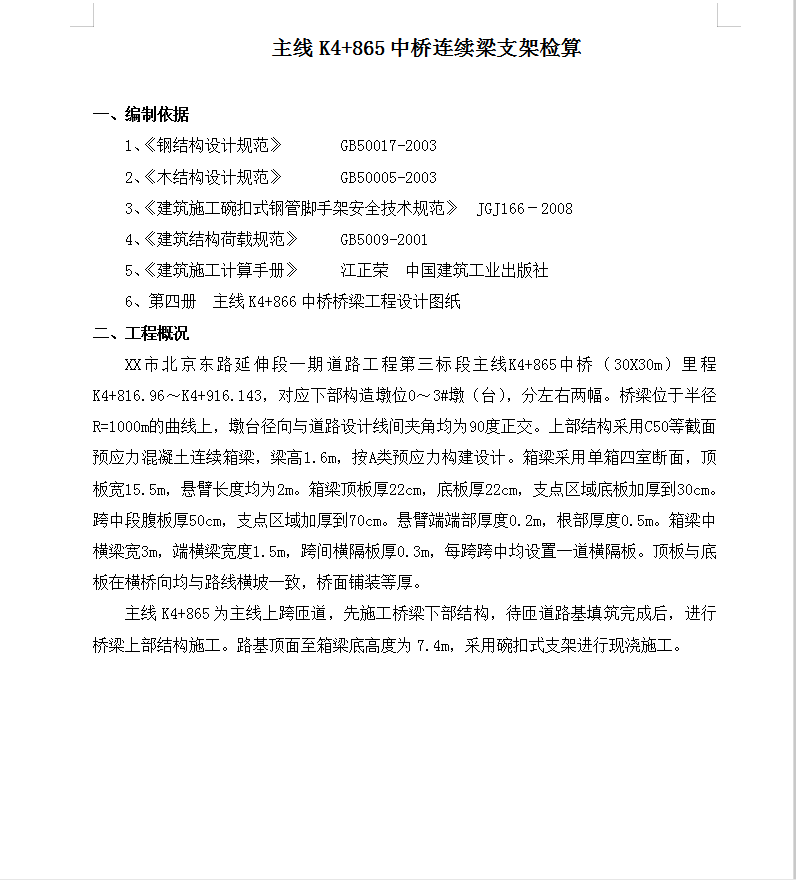

XX市北京东路延伸段一期道路工程第三标段主线K4+865中桥（30X30m）里程K4+816.96～K4+916.143，对应下部构造墩位0～3#墩（台），分左右两幅。桥梁位于半径R=1000m的曲线上，墩台径向与道路设计线间夹角均为90度正交。上部结构采用C50等截面预应力混凝土连续箱梁，梁高1.6m，按A类预应力构建设计。箱梁采用单箱四室断面，顶板宽15.5m，悬臂长度均为2m。箱梁顶板厚22cm，底板厚22cm，支点区域底板加厚到30cm。跨中段腹板厚50cm，支点区域加厚到70cm。悬臂端端部厚度0.2m，根部厚度0.5m。箱梁中横梁宽3m，端横梁宽度1.5m，跨间横隔板厚0.3m，每跨跨中均设置一道横隔板。顶板与底板在横桥向均与路线横坡一致，桥面铺装等厚。
主线K4+865为主线上跨匝道，先施工桥梁下部结构，待匝道路基填筑完成后，进行桥梁上部结构施工。路基顶面至箱梁底高度为7.4m，采用碗扣式支架进行现浇施工。
