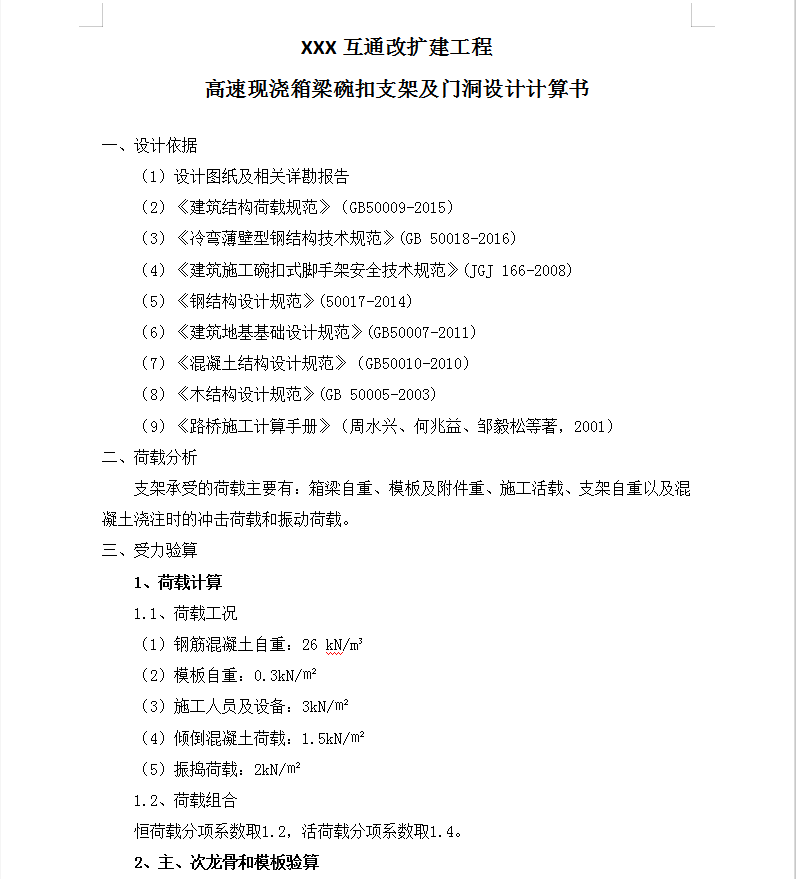

高速现浇箱梁碗扣支架及门洞设计计算书 25P

二、荷载分析
支架承受的荷载主要有：箱梁自重、模板及附件重、施工活载、支架自重以及混凝土浇注时的冲击荷载和振动荷载。
三、受力验算
1、荷载计算
1.1、荷载工况
（1）钢筋混凝土自重：26 kN/m3
（2）模板自重：0.3kN/�O
（3）施工人员及设备：3kN/�O
（4）倾倒混凝土荷载：1.5kN/�O
（5）振捣荷载：2kN/�O
1.2、荷载组合
恒荷载分项系数取1.2，活荷载分项系数取1.4。

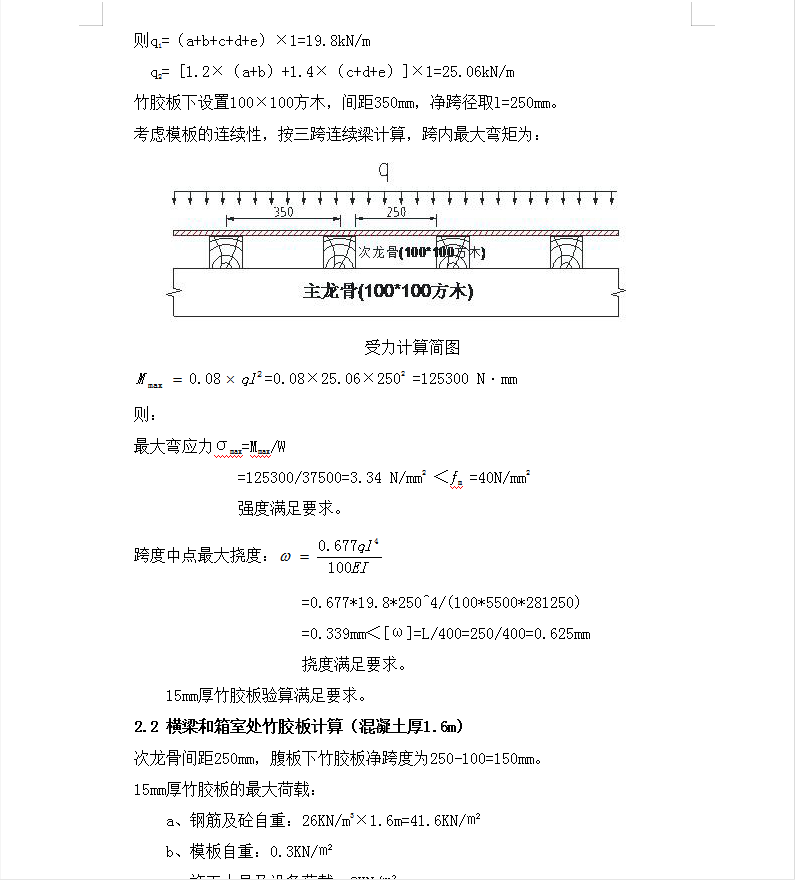

2、主、次龙骨和模板验算

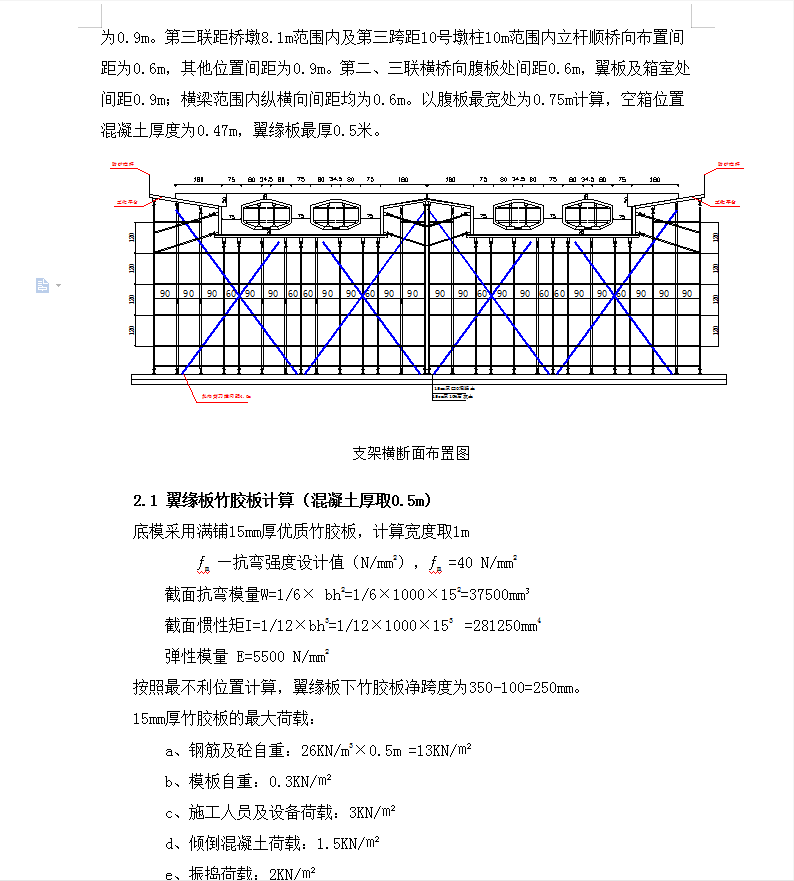

本项目现浇箱梁设计梁高1.6m。第一联立杆顺桥向布置间距为0.6m，横桥向布置间距为0.6米。第二联距墩柱8.1m范围内立杆顺桥向布置间距为0.6m，其他位置间距为0.9m。第三联距桥墩8.1m范围内及第三跨距10号墩柱10m范围内立杆顺桥向布置间距为0.6m，其他位置间距为0.9m。第二、三联横桥向腹板处间距0.6m，翼板及箱室处间距0.9m；横梁范围内纵横向间距均为0.6m。以腹板最宽处为0.75m计算，空箱位置混凝土厚度为0.47m，翼缘板最厚0.5米。
