详情介绍

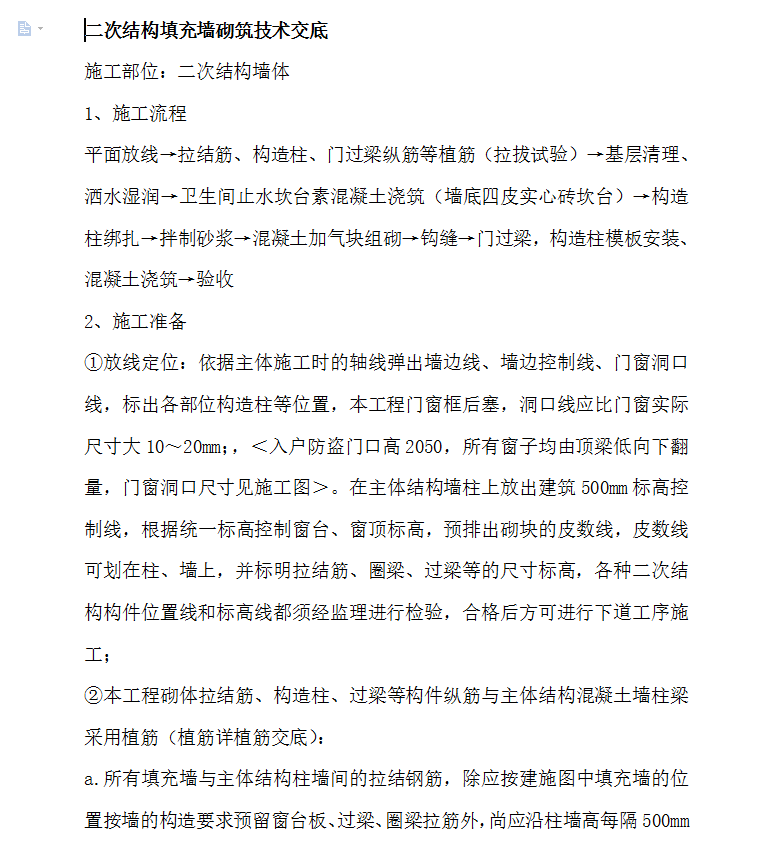

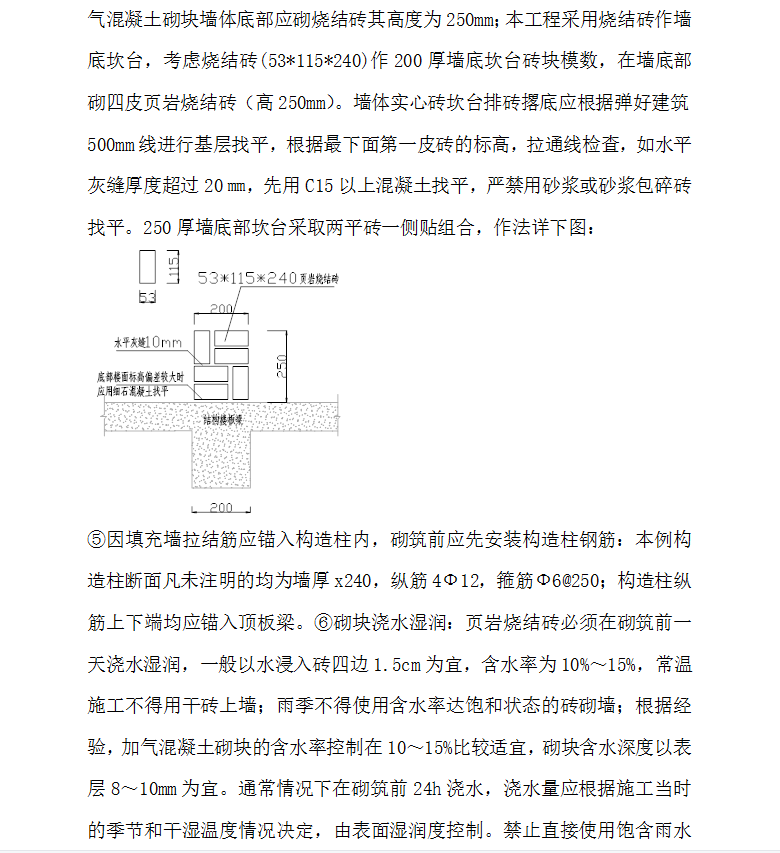

平面放线→拉结筋、构造柱、门过梁纵筋等植筋(拉拔试验)→基层清理、洒水湿润→卫生间止水坎台素混凝土浇筑(墙底四皮实心砖坎台)→构造柱绑扎→拌制砂浆→混凝土加气块组砌→钩缝→门过梁,构造柱模板安装、混凝土浇筑→验收
①放线定位:依据主体施工时的轴线弹出墙边线、墙边控制线、门窗洞口线,标出各部位构造柱等位置,本工程门窗框后塞,洞口线应比门窗实际尺寸大10~20mm;,<入户防盗门口高2050,所有窗子均由顶梁低向下翻量,门窗洞口尺寸见施工图>。在主体结构墙柱上放出建筑500mm标高控制线,根据统一标高控制窗台、窗顶标高,预排出砌块的皮数线,皮数线可划在柱、墙上,并标明拉结筋、圈梁、过梁等的尺寸标高,各种二次结构构件位置线和标高线都须经监理进行检验,合格后方可进行下道工序施工;
②本工程砌体拉结筋、构造柱、过梁等构件纵筋与主体结构混凝土墙柱梁采用植筋(植筋详植筋交底):

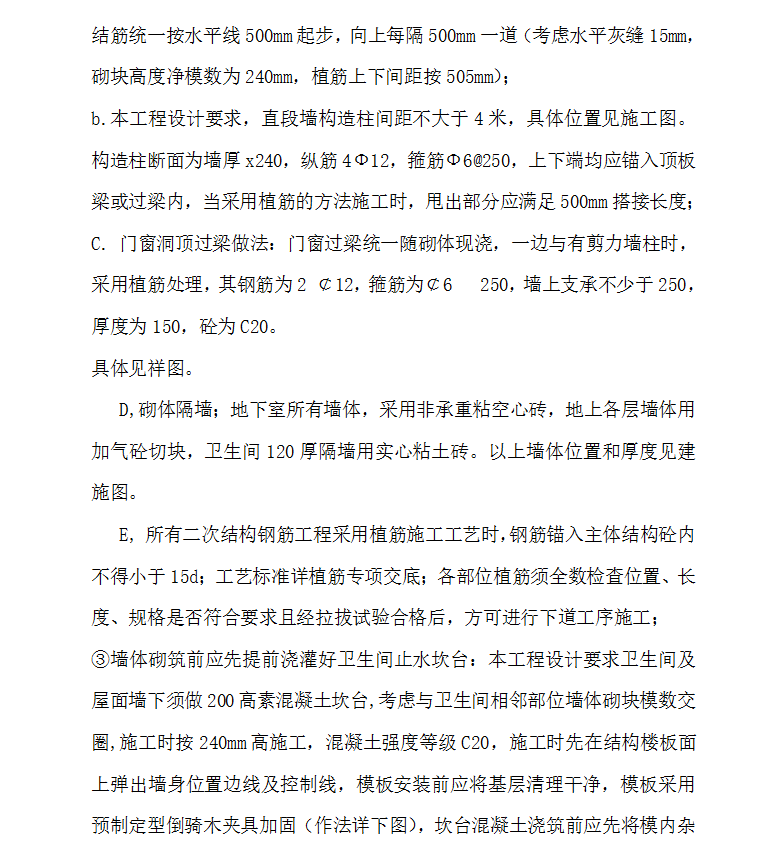

a.所有填充墙与主体结构柱墙间的拉结钢筋,除应按建施图中填充墙的位置按墙的构造要求预留窗台板、过梁、圈梁拉筋外,尚应沿柱墙高每隔500mm在墙宽范围内植2Ф6拉筋,本工程抗震设防为8度,拉结筋全长贯通,植筋甩出部分应满足一个搭接长度且端部加180度弯钩,当墙肢长度小于1500mm时,植入钢筋通长设置,避免二次搭接。植筋施工前先在混,第一道拉结筋统一按水平线500mm起步,向上每隔500mm一道(考虑水平灰缝15mm,砌块高度净模数为240mm,植筋上下间距按505mm);
b.本工程设计要求,直段墙构造柱间距不大于4米,具体位置见施工图。构造柱断面为墙厚x240,纵筋4Ф12,箍筋Ф6@250,上下端均应锚入顶板梁或过梁内,当采用植筋的方法施工时,甩出部分应满足500mm搭接长度;
C. 门窗洞顶过梁做法:门窗过梁统一随砌体现浇,一边与有剪力墙柱时,采用植筋处理,其钢筋为2 ¢12,箍筋为¢6 250,墙上支承不少于250,厚度为150,砼为C20。
具体见祥图。
