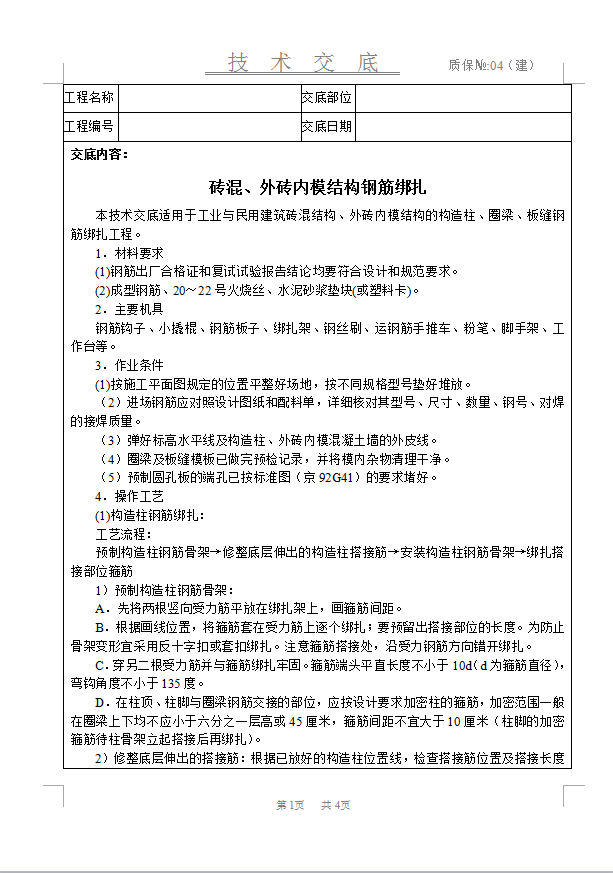

砖混结构钢筋绑扎技术交底

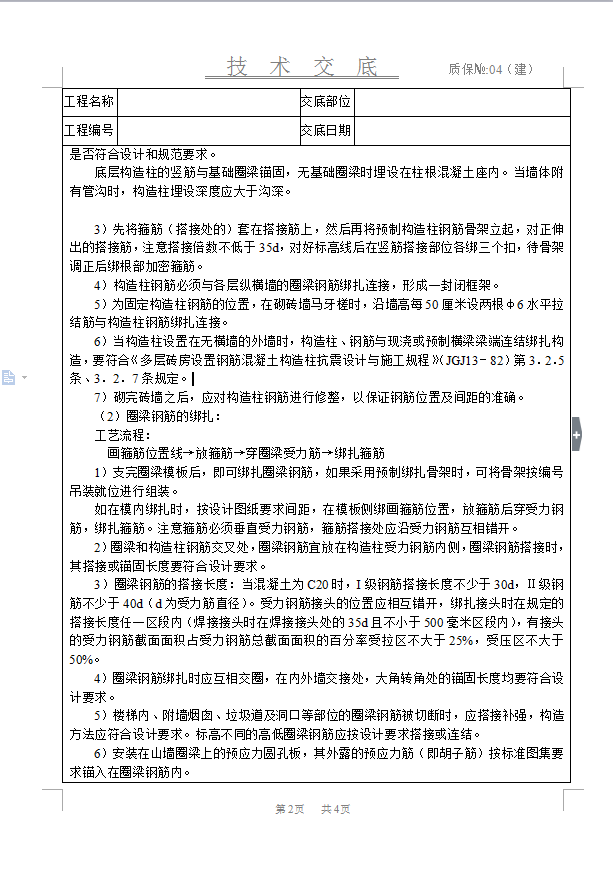

圈梁钢筋的绑扎：工艺流程：画箍筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋,1）支完圈梁模板后，即可绑扎圈梁钢筋，如果采用预制绑扎骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧绑画箍筋位置，放箍筋后穿受力钢筋，绑扎箍筋。注意箍筋必须垂直受力钢筋，箍筋搭接处应沿受力钢筋互相错开。2）圈梁和构造柱钢筋交叉处，圈梁钢筋宜放在构造柱受力钢筋内侧，圈梁钢筋搭接时，其搭接或锚固长度要符合设计要求。3）圈梁钢筋的搭接长度：当混凝土为C20时，I级钢筋搭接长度不少于30d，Ⅱ级钢筋不少于40d（d为受力筋直径）。受力钢筋接头的位置应相互错开，绑扎接头时在规定的搭接长度任一区段内（焊接接头时在焊接接头处的35d且不小于500毫米区段内），有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率受拉区不大于25%，受压区不大于50%。4）圈梁钢筋绑扎时应互相交圈，在内外墙交接处，大角转角处的锚固长度均要符合设计要求。5）楼梯内、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时，应搭接补强，构造方法应符合设计要求。标高不同的高低圈梁钢筋应按设计要求搭接或连结。6）安装在山墙圈梁上的预应力圆孔板，其外露的预应力筋（即胡子筋）按标准图集要求锚入在圈梁钢筋内。
