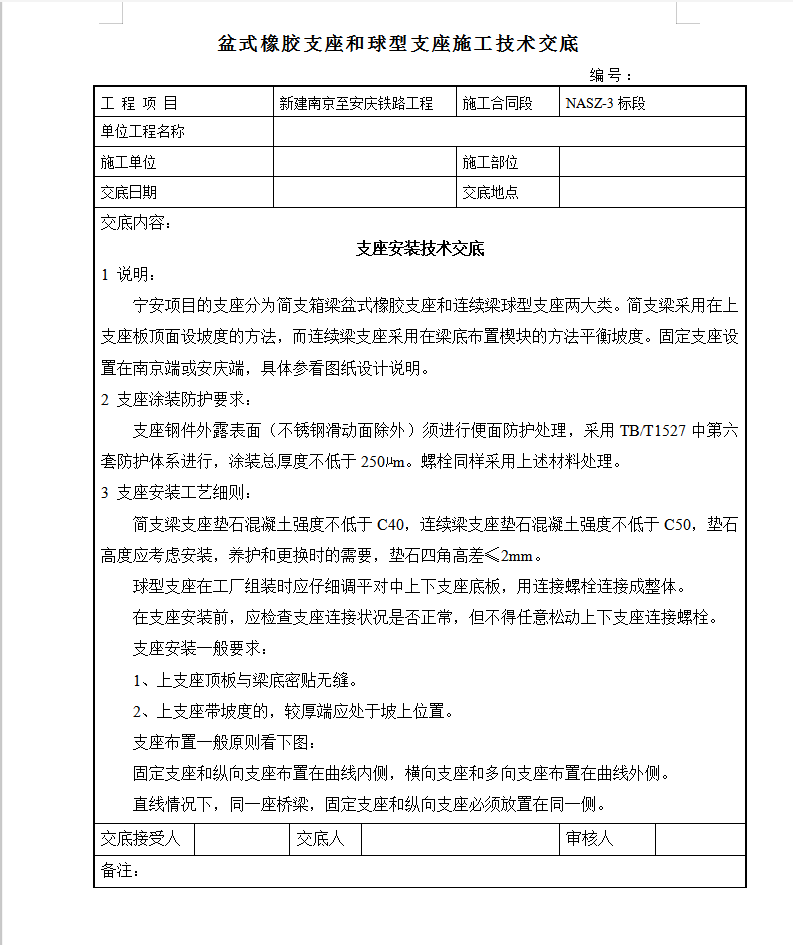

盆式橡胶支座和球型支座施工技术交底

1 说明：
宁安项目的支座分为简支箱梁盆式橡胶支座和连续梁球型支座两大类。简支梁采用在上支座板顶面设坡度的方法，而连续梁支座采用在梁底布置楔块的方法平衡坡度。固定支座设置在南京端或安庆端，具体参看图纸设计说明。
2 支座涂装防护要求：
支座钢件外露表面（不锈钢滑动面除外）须进行便面防护处理，采用TB/T1527中第六套防护体系进行，涂装总厚度不低于250μm。螺栓同样采用上述材料处理。
3 支座安装工艺细则：
简支梁支座垫石混凝土强度不低于C40，连续梁支座垫石混凝土强度不低于C50，垫石高度应考虑安装，养护和更换时的需要，垫石四角高差≤2mm。
球型支座在工厂组装时应仔细调平对中上下支座底板，用连接螺栓连接成整体。
在支座安装前，应检查支座连接状况是否正常，但不得任意松动上下支座连接螺栓。
支座安装一般要求：
1、上支座顶板与梁底密贴无缝。
2、上支座带坡度的，较厚端应处于坡上位置。
支座布置一般原则看下图：
固定支座和纵向支座布置在曲线内侧，横向支座和多向支座布置在曲线外侧。
直线情况下，同一座桥梁，固定支座和纵向支座必须放置在同一侧。
