CRTS-I型双块式无砟轨道施工技术交底

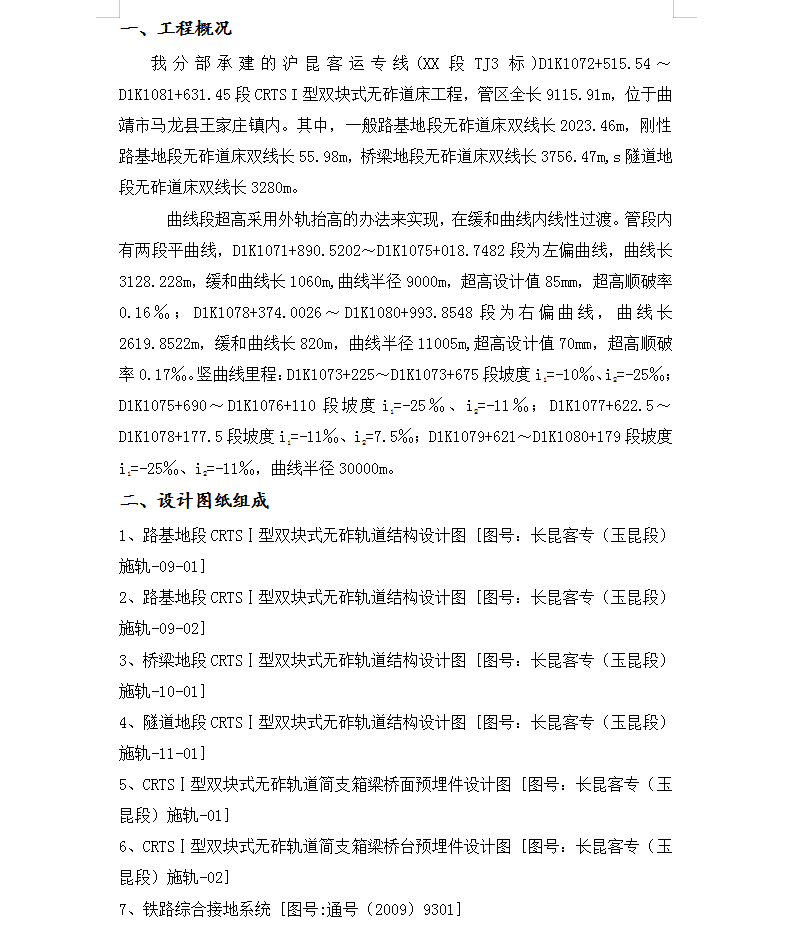

我分部承建的沪昆客运专线(XX段TJ3标)D1K1072+515.54～D1K1081+631.45段CRTS I型双块式无砟道床工程，管区全长9115.91m，位于曲靖市马龙县王家庄镇内。其中，一般路基地段无砟道床双线长2023.46m，刚性路基地段无砟道床双线长55.98m，桥梁地段无砟道床双线长3756.47m,s隧道地段无砟道床双线长3280m。
曲线段超高采用外轨抬高的办法来实现，在缓和曲线内线性过渡。管段内有两段平曲线，D1K1071+890.5202～D1K1075+018.7482段为左偏曲线，曲线长3128.228m，缓和曲线长1060m,曲线半径9000m，超高设计值85mm，超高顺破率0.16‰；D1K1078+374.0026～D1K1080+993.8548段为右偏曲线，曲线长2619.8522m，缓和曲线长820m，曲线半径11005m,超高设计值70mm，超高顺破率0.17‰。竖曲线里程：D1K1073+225～D1K1073+675段坡度i1=-10‰、i2=-25‰；D1K1075+690～D1K1076+110段坡度i1=-25‰、i2=-11‰；D1K1077+622.5～D1K1078+177.5段坡度i1=-11‰、i2=7.5‰；D1K1079+621～D1K1080+179段坡度i1=-25‰、i2=-11‰，曲线半径30000m。
