高速公路锚索框格梁防护技术交底 6P

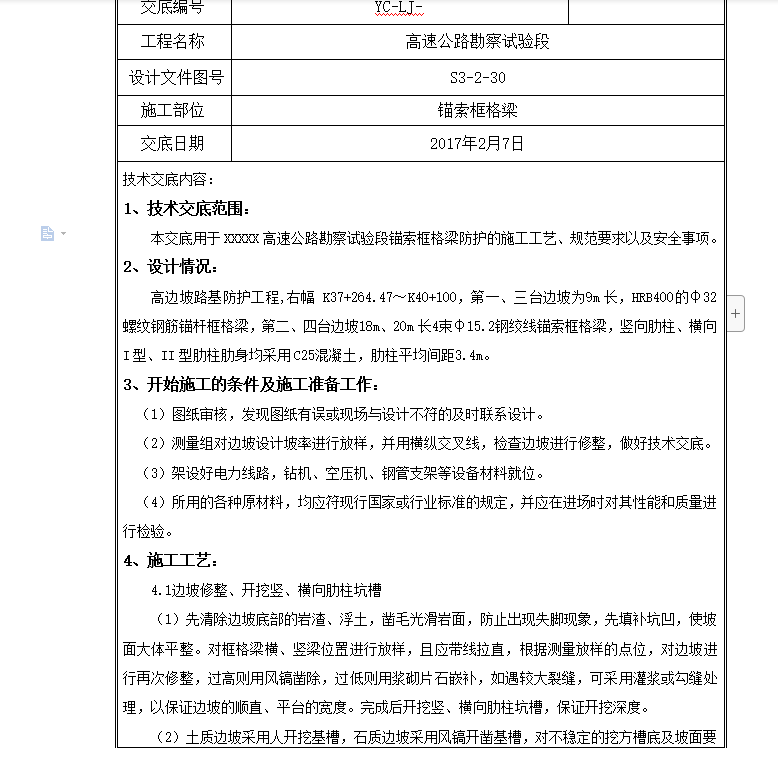

本交底用于XXXXX高速公路勘察试验段锚索框格梁防护的施工工艺、规范要求以及安全事项。
设计情况：高边坡路基防护工程,右幅 K37+264.47～K40+100，第一、三台边坡为9m长，HRB400的φ32螺纹钢筋锚杆框格梁，第二、四台边坡18m、20m长4束φ15.2钢绞线锚索框格梁，竖向肋柱、横向I型、II型肋柱肋身均采用C25混凝土，肋柱平均间距3.4m。
开始施工的条件及施工准备工作：
（1）图纸审核，发现图纸有误或现场与设计不符的及时联系设计。
（2）测量组对边坡设计坡率进行放样，并用横纵交叉线，检查边坡进行修整，做好技术交底。
（3）架设好电力线路，钻机、空压机、钢管支架等设备材料就位。
（4）所用的各种原材料，均应符现行国家或行业标准的规定，并应在进场时对其性能和质量进行检验。
施工工艺：
边坡修整、开挖竖、横向肋柱坑槽
（1）先清除边坡底部的岩渣、浮土，凿毛光滑岩面，防止出现失脚现象，先填补坑凹，使坡面大体平整。对框格梁横、竖梁位置进行放样，且应带线拉直，根据测量放样的点位，对边坡进行再次修整，过高则用风镐凿除，过低则用浆砌片石嵌补，如遇较大裂缝，可采用灌浆或勾缝处理，以保证边坡的顺直、平台的宽度。完成后开挖竖、横向肋柱坑槽，保证开挖深度。
