快速路地道基坑支护与土方开挖专项方案 132P

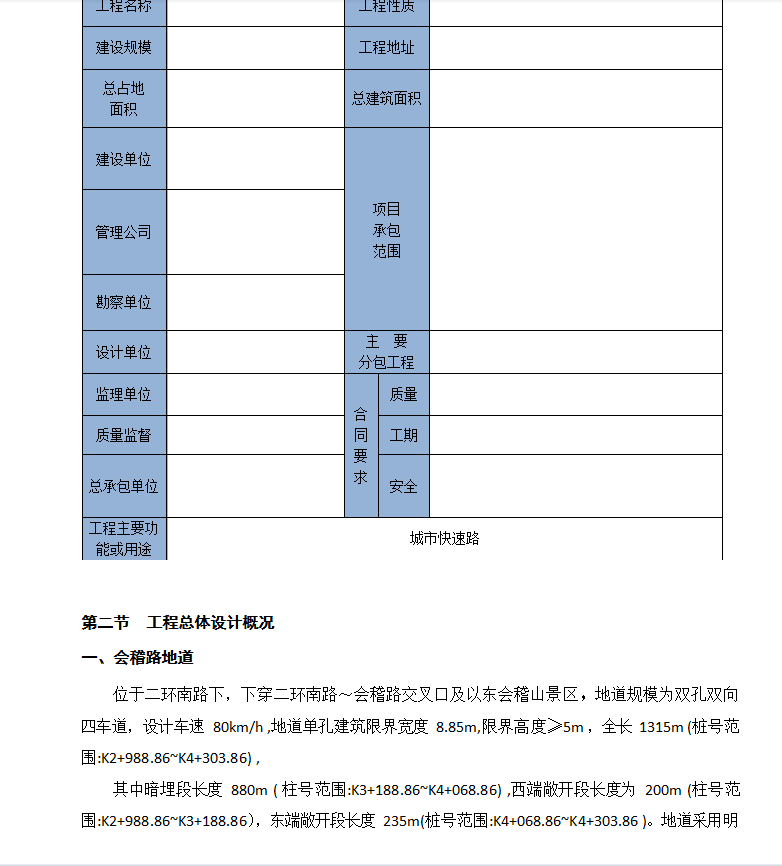

第二节 工程总体设计概况一、会稽路地道
位于二环南路下，下穿二环南路～xx路交叉口及以东xx山景区�o地道规模为双孔双向四车道，设计车速 80km/h ,地道单孔建筑限界宽度 8.85m,限界高度≥5m ，全长 1315m (桩号范围:K2+988.86~K4+303.86) ,其中暗埋段长度 880m ( 柱号范围:K3+188.86~K4+068.86) ,西端敞开段长度为 200m (柱号范围:K2+988.86~K3+188.86），东端敞开段长度235m(桩号范围:K4+068.86~K4+303.86 )。地道采用明挖顺作法施工，暗埋段主体结构采用现浇矩形钢筋混凝土结构型式，敞开段主体结构采用现浇U 型槽钢筋混凝土结构型式。xx路地道纵段线形呈“W 形，两个低点分别位于xx路~二环南路交叉口处现状 110kV、220kV 电力管沟（中心柱号:K3+361.160)和现状新河（中心桩号:K3+800.153)，现状电力管沟承台底埋深 3.6m ,地道顶板与承台底净距按>1m 控制,现状新河规划河底标高 0.5m ,地道顶板与规划河底标高净距按≥1m 控制，基坑最大深度 16m ，一般段基坑宽度 22~23m。
