快速通道工程建设项目20m空心板预制安装施工方案

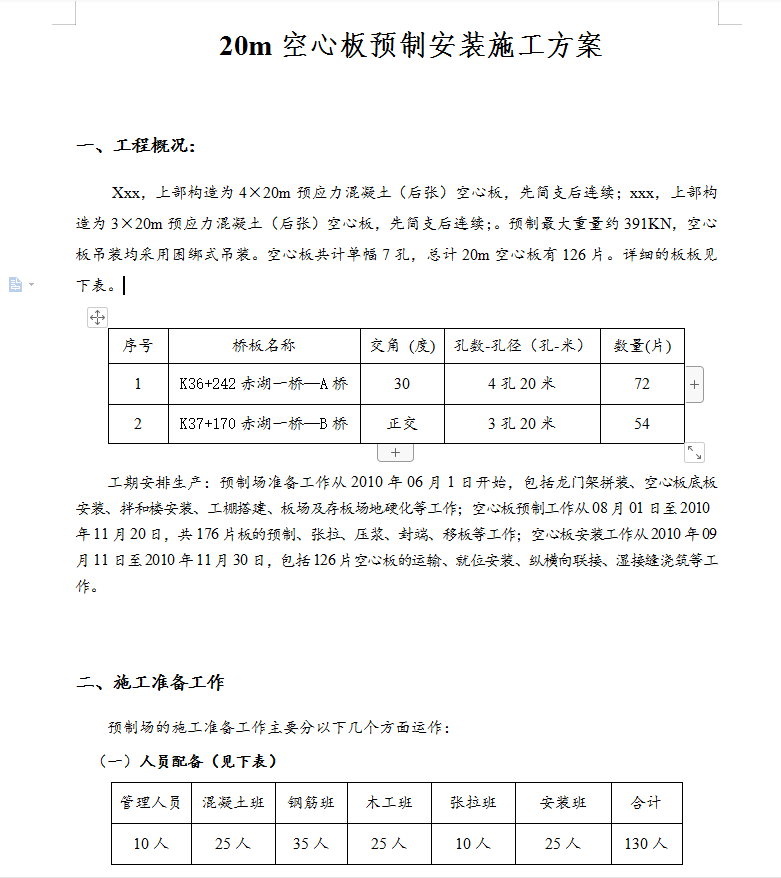

上部构造为4×20m预应力混凝土（后张）空心板，先简支后连续；赤湖一桥―B板中心桩号K37+170，上部构造为3×20m预应力混凝土（后张）空心板，先简支后连续；预制最大重量约391KN，空心板吊装均采用困绑式吊装。空心板共计单幅7孔，总计20m空心板有126片。

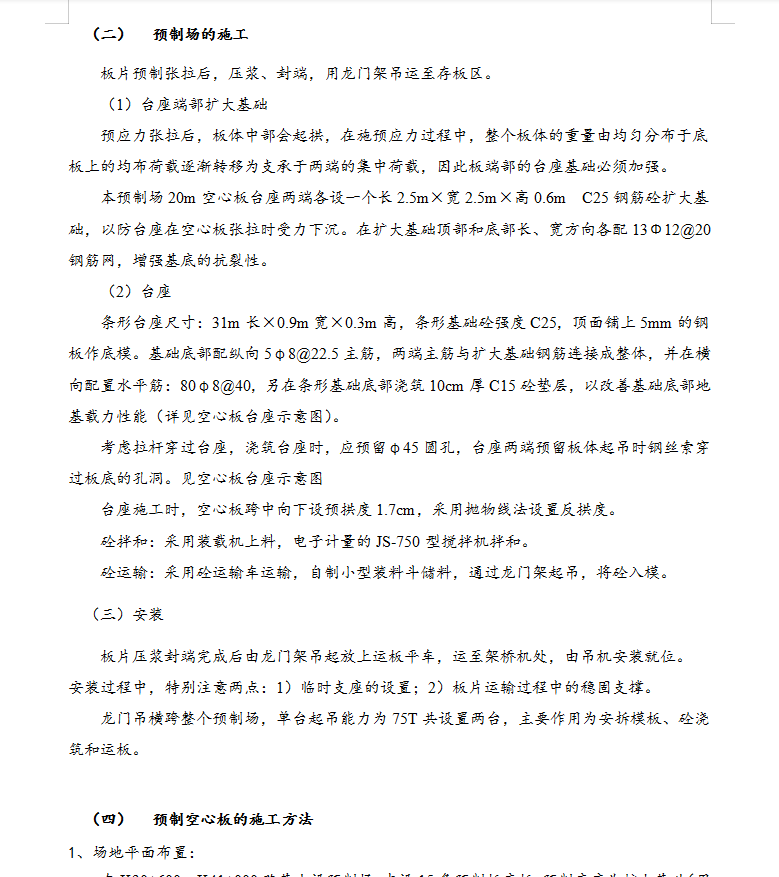

预应力张拉后，板体中部会起拱，在施预应力过程中，整个板体的重量由均匀分布于底板上的均布荷载逐渐转移为支承于两端的集中荷载，因此板端部的台座基础必须加强。
本预制场20m空心板台座两端各设一个长2.5m×宽2.5m×高0.6m C25钢筋砼扩大基础，以防台座在空心板张拉时受力下沉。在扩大基础顶部和底部长、宽方向各配13Φ12@20钢筋网，增强基底的抗裂性。
