175.59m地下通道施工组织设计 131P

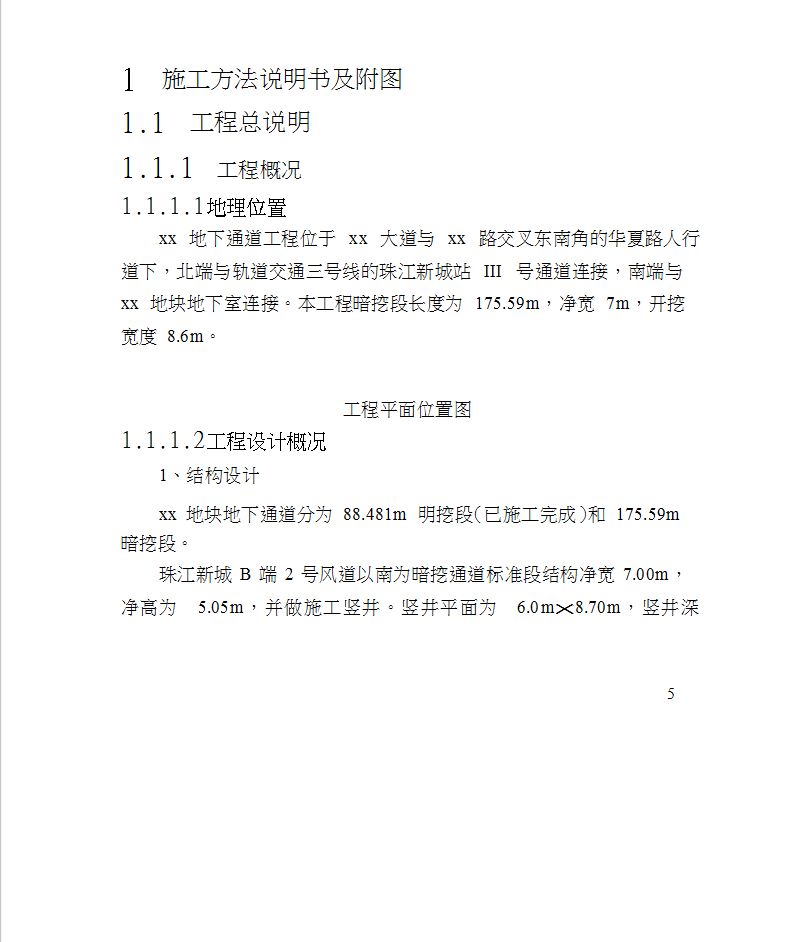

xx 地下通道工程位于 xx 大道与 xx 路交叉东南角的华夏路人行 道下，北端与轨道交通三号线的珠江新城站 III 号通道连接，南端与xx 地块地下室连接。本工程暗挖段长度为 175.59m，净宽 7m，开挖 宽度 8.6m。
1、结构设计
xx 地块地下通道分为 88.481m 明挖段（已施工完成）和 175.59m暗挖段。

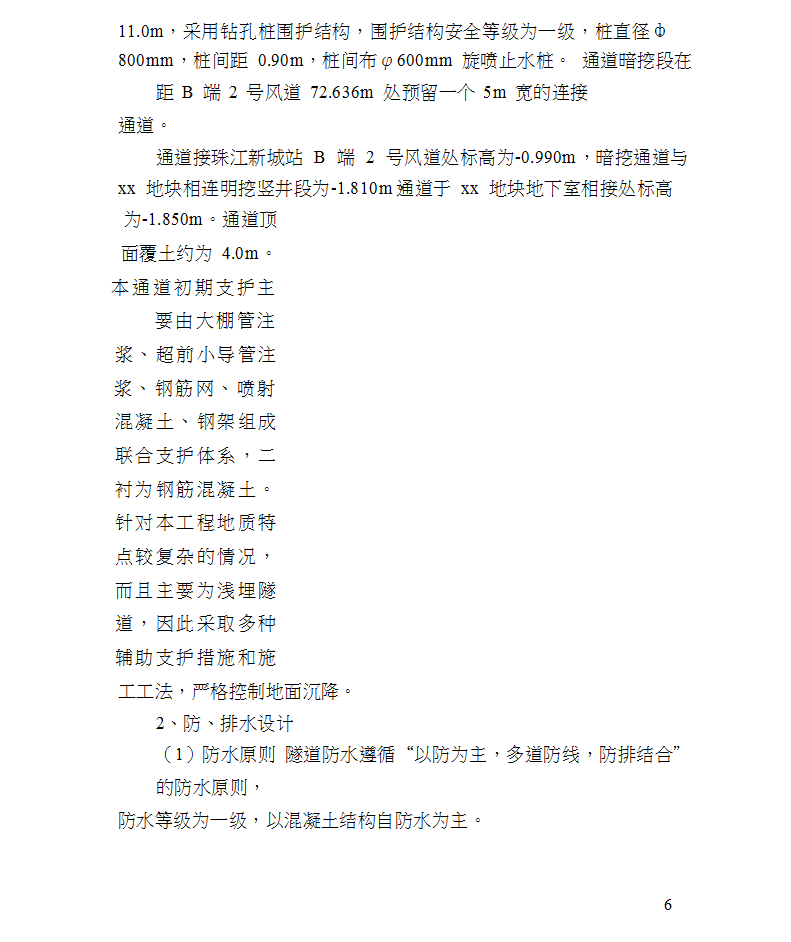

XX新城 B 端 2 号风道以南为暗挖通道，标准段结构净宽 7.00m， 净高为 5.05m，并做施工竖井。竖井平面为 6.0m×8.70m，竖井深511.0m，采用钻孔桩围护结构，围护结构安全等级为一级，桩直径ф800mm，桩间距 0.90m，桩间布φ600mm 旋喷止水桩。 通道暗挖段在距 B 端 2 号风道 72.636m 处预留一个 5m 宽的连接通道。
通道接珠江新城站 B 端 2 号风道处标高为-0.990m，暗挖通道与xx 地块相连明挖竖井段为-1.810m，通道于 xx 地块地下室相接处标高为-1.850m。
