全长180m大桥及引道工程施工图纸（含清单、招标文件、PDF格式）

桥跨布置为 1-45.0m 钢筋混凝土箱型拱 桥，桥梁全长 58m，全宽 7.5m。桥头引道起点岸长 24m，终点岸长 98m，按四级公路标 准接入既有道路。
1、设计荷载：公路―Ⅰ级； 2、桥面宽度：净―6.5m+2×0.5m(护栏)，桥面全宽 7.5m； 3、设计洪水位：624.09m； 4、设计洪水频率：1/100； 5、设计基准期：100 年； 6、设计安全等级：一级； 7、设计使用年限：主体结构 100 年，可更换构件 15 年； 8、地震设防烈度Ⅵ度，地震动峰值加速度 0.05g。

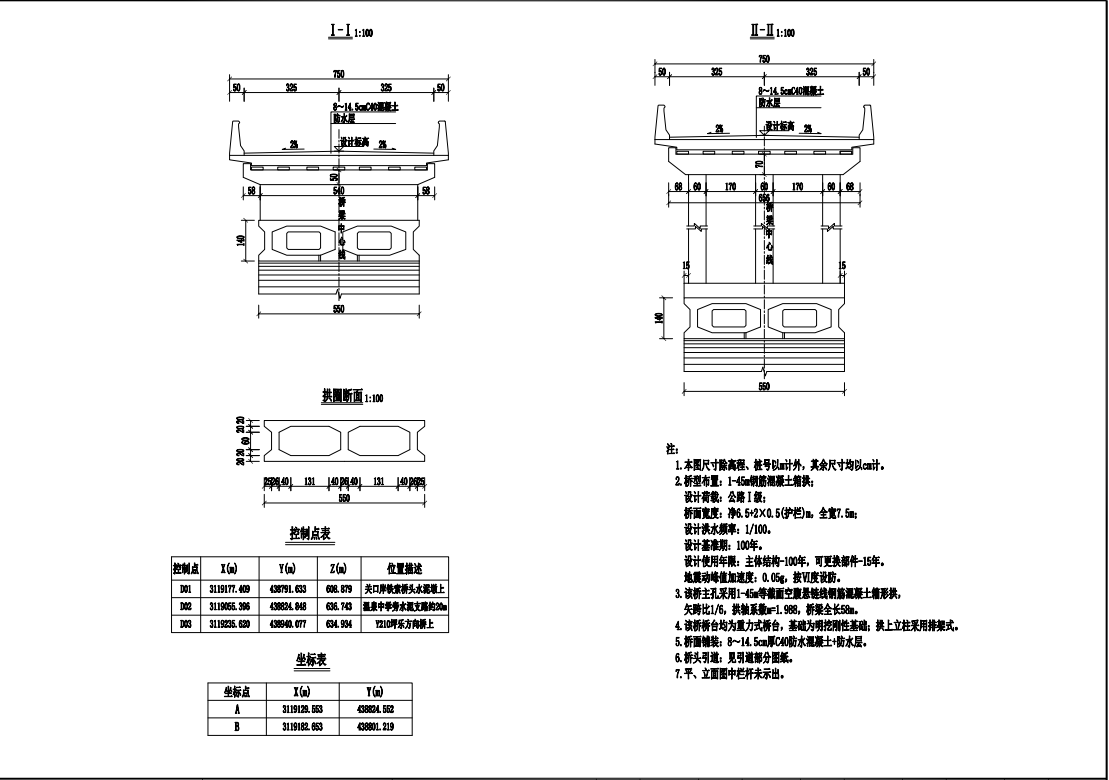

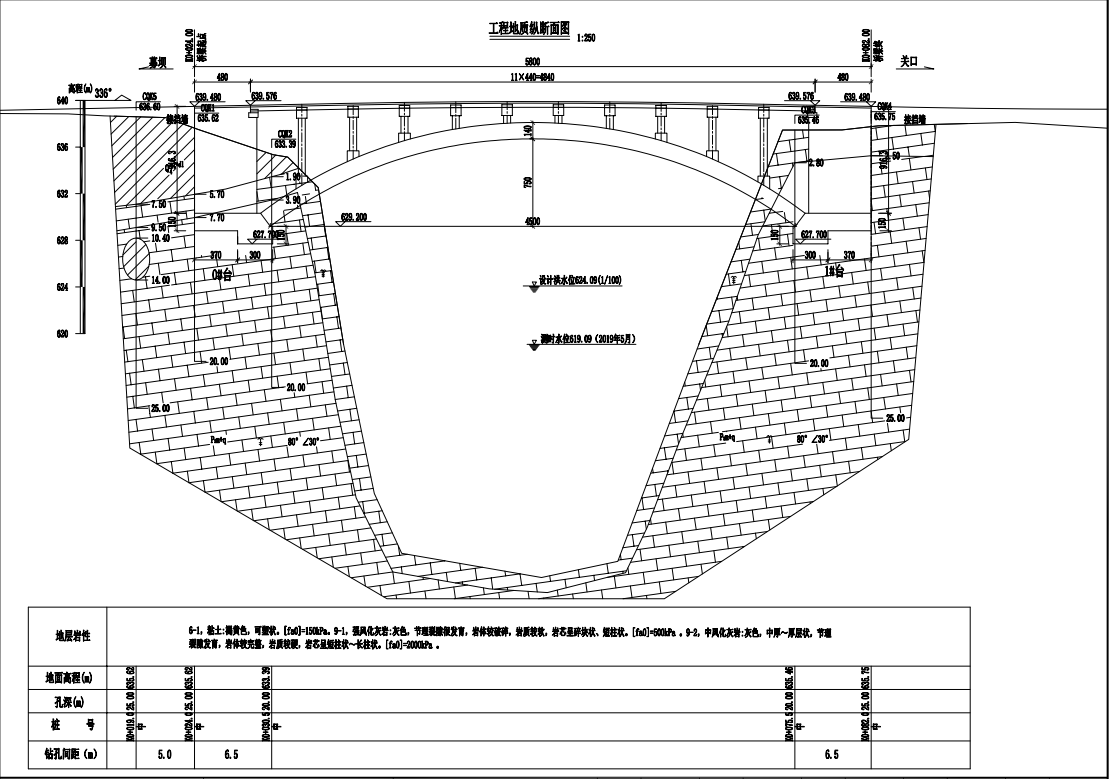

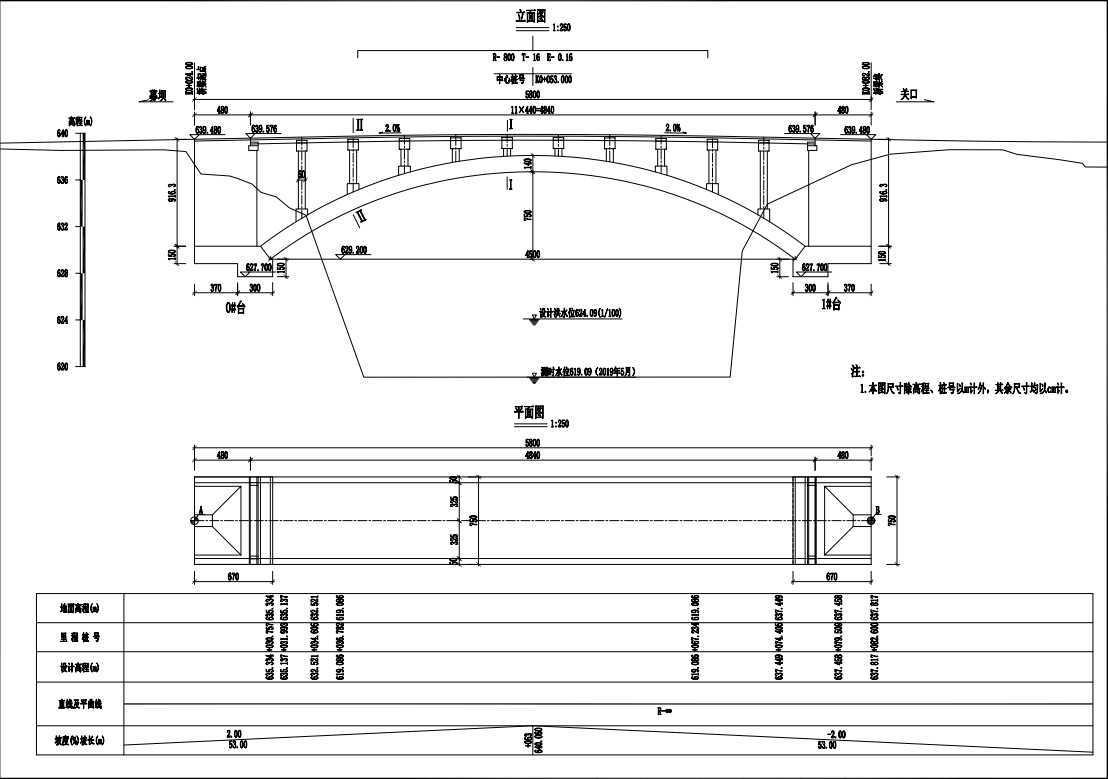

全长180m大桥及引道工程施工图纸（含清单、招标文件、PDF格式）包括大桥拱圈断面图、大桥立面示意图、工程地质剖面图、拱座钢筋构造图、桥台边坡开挖设计图、桥台一般构造图等
