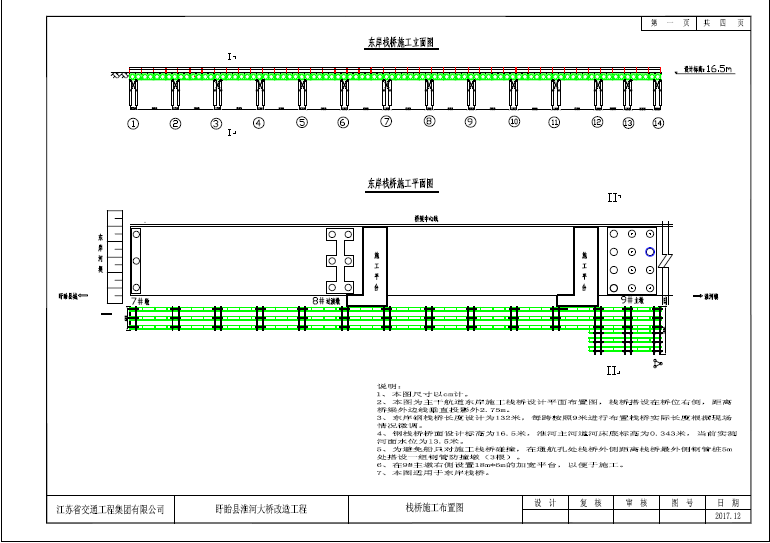

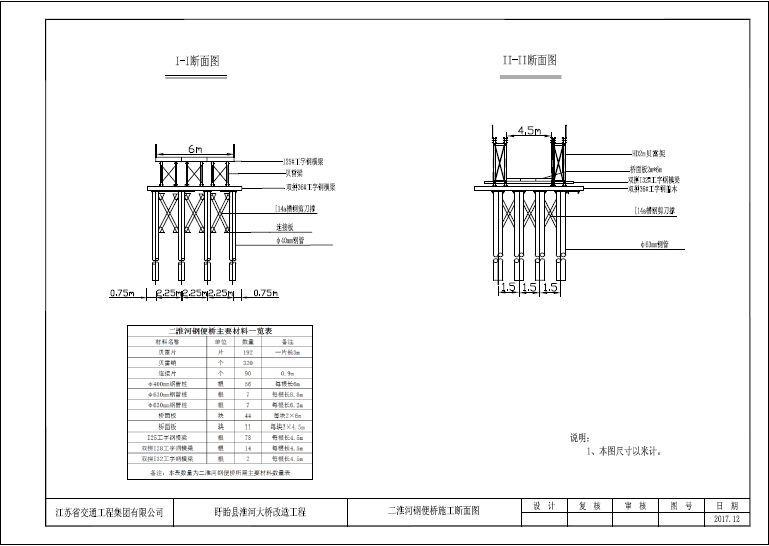

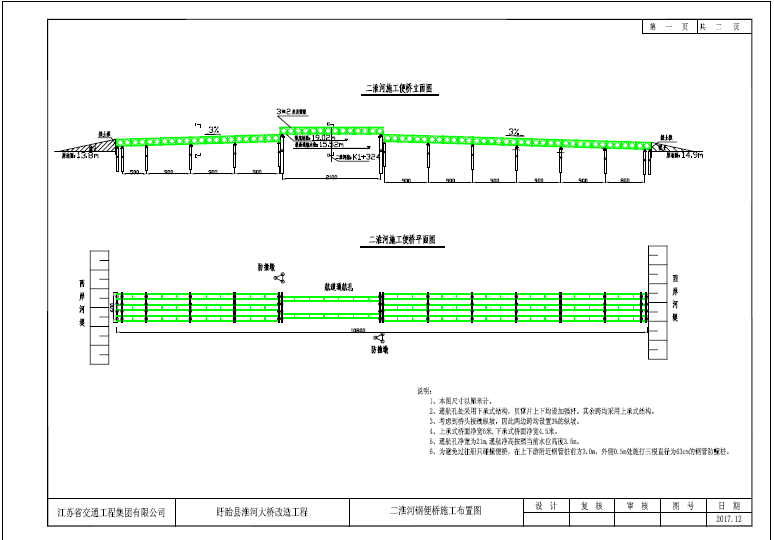

钢便桥施工图纸（PDF格式）

大桥全长1508.3m，桥面净宽9m，全宽12.5m; 主桥上部结构为(47.5+70+47.5)mT构，引桥上部结构为20m、10mT梁。
1、桥梁设计汽车荷载:公路- I级(城-A级校核);
2、设计速度: 80km/h;
3、桥面宽度:
桥梁采用双向6车道断面，中央分隔带宽2m,左右两幅桥梁净距lm,引桥全宽35m,
主桥全宽43m (本次施工图仅设计右半幅),
引桥宽度: 17.0m=0.5m (防撞护栏) +12.25m (行车道) +0.5m (防撞护栏) +3.75m(人非混合车道、护栏),
主桥宽度: 21.0m=0.5m (防撞护栏) +8.5m (行车道) +0.5m (防撞护栏) +2.0m (吊杆区) +0.5m (防撞护栏) +4.75m (行车道) +0.5m (防撞护栏) +3.75m (人非混合车道、护栏);
