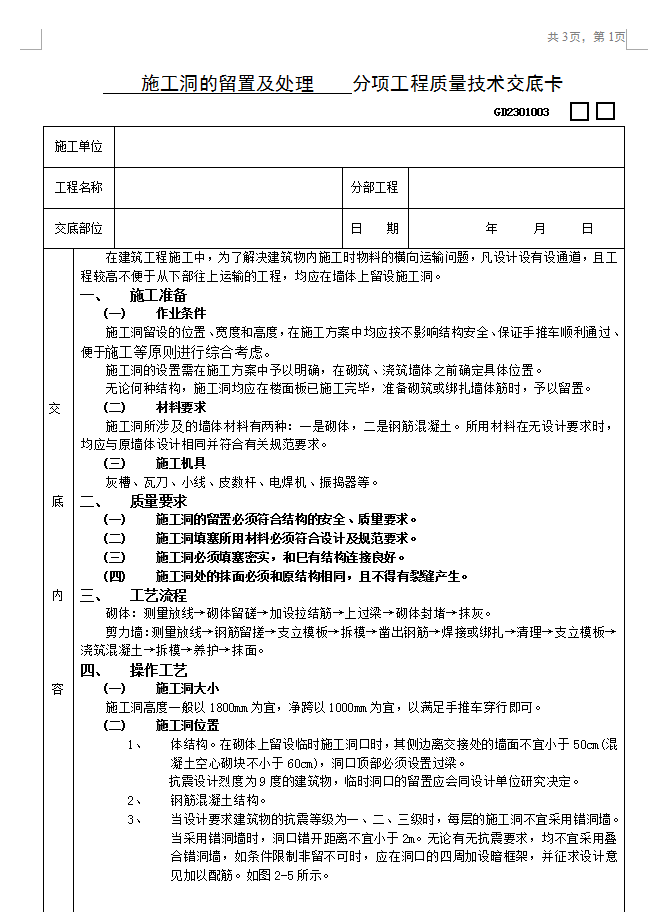

建筑工程施工洞的留置及处理技术交底

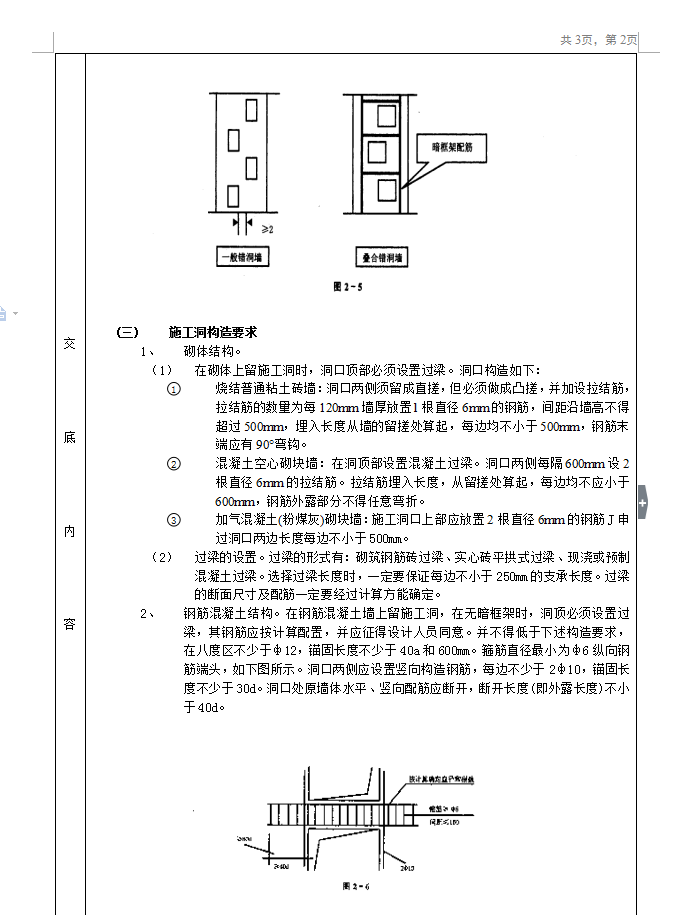

1、砌体结构。（1）在砌体上留施工洞时，洞口顶部必须设置过梁。洞口构造如下：①烧结普通粘土砖墙：洞口两侧须留成直搓，但必须做成凸搓，并加设拉结筋，拉结筋的数量为每120mm墙厚放置l根直径6mm的钢筋，间距沿墙高不得超过500mm，埋入长度从墙的留搓处算起，每边均不小于500mm，钢筋末端应有90°弯钩。②混凝土空心砌块墙：在洞顶部设置混凝土过梁。洞口两侧每隔600mm设2根直径6mm的拉结筋。拉结筋埋入长度，从留搓处算起，每边均不应小于600mm，钢筋外露部分不得任意弯折。③加气混凝土(粉煤灰)砌块墙：施工洞口上部应放置2根直径6mm的钢筋J申过洞口两边长度每边不小于500mm。（2）过梁的设置。过梁的形式有：砌筑钢筋砖过梁、实心砖平拱式过梁、现浇或预制混凝土过梁。选择过梁长度时，一定要保证每边不小于250mm的支承长度。过梁的断面尺寸及配筋一定要经过计算方能确定。2、钢筋混凝土结构。在钢筋混凝土墙上留施工洞，在无暗框架时，洞顶必须设置过梁，其钢筋应按计算配置，并应征得设计人员同意。并不得低于下述构造要求，在八度区不少于ф12，锚固长度不少于40a和600mm。箍筋直径最小为ф6纵向钢筋端头，如下图所示。洞口两侧应设置竖向构造钢筋，每边不少于2ф10，锚固长度不少于30d。洞口处原墙体水平、竖向配筋应断开，断开长度(即外露长度)不小于40d。
