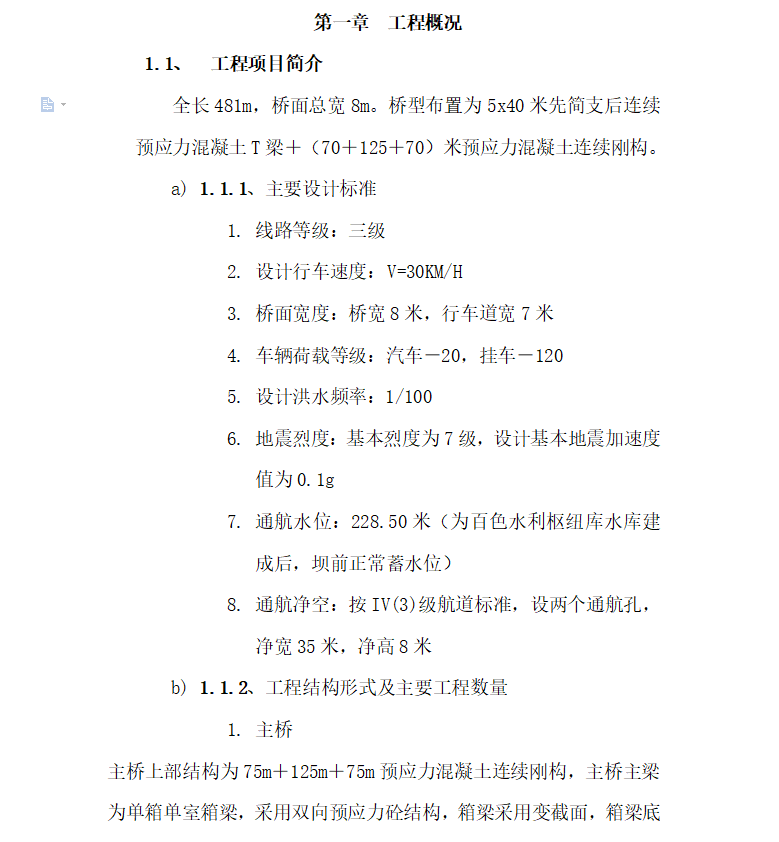

全长481m，桥面总宽8m。桥型布置为5x40米先简支后连续预应力混凝土T梁＋（70＋125＋70）米预应力混凝土连续刚构。主桥上部结构为75m＋125m＋75m预应力混凝土连续刚构，主桥主梁为单箱单室箱梁，采用双向预应力砼结构，箱梁采用变截面，箱梁底板上下缘顺桥向均为1.8次抛物线，其顶点设在主桥中跨合拢段中心处。在一个箱梁截段内梁高及底板厚度均按直线变化。腹板厚度在支点附近采用55cm，其余采用40cm。箱梁采用挂篮悬臂对称浇注施工，边跨现浇段8.34m段采用吊架现浇。全桥设置纵�p竖向预应力体系。
