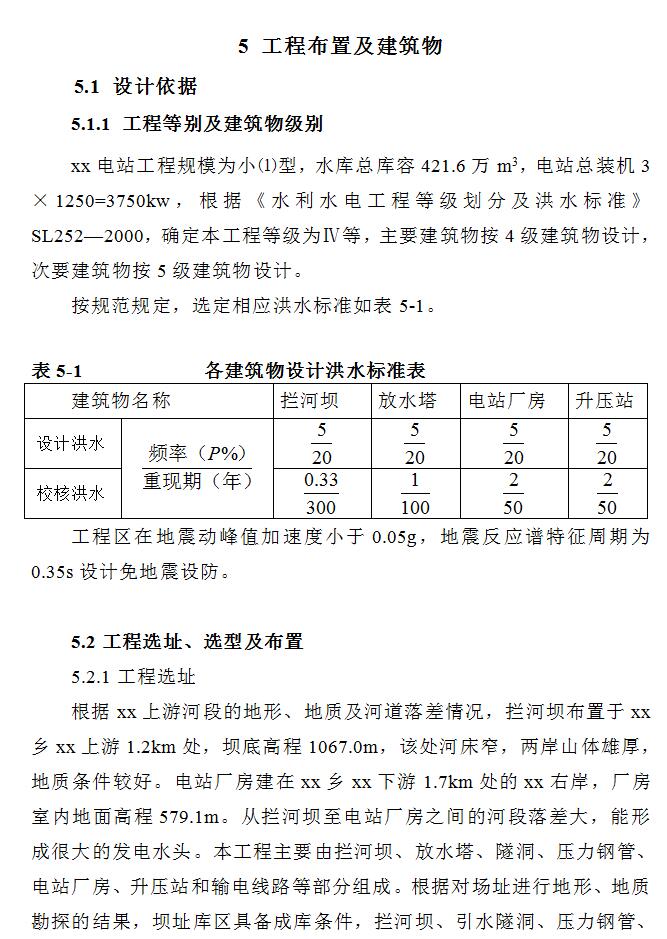

5.1.1 工程等别及建筑物级别
xx电站工程规模为小⑴型，水库总库容421.6万m3，电站总装机3×1250=3750kw，根据《水利水电工程等级划分及洪水标准》SL252―2000，确定本工程等级为Ⅳ等，主要建筑物按4级建筑物设计，次要建筑物按5级建筑物设计。

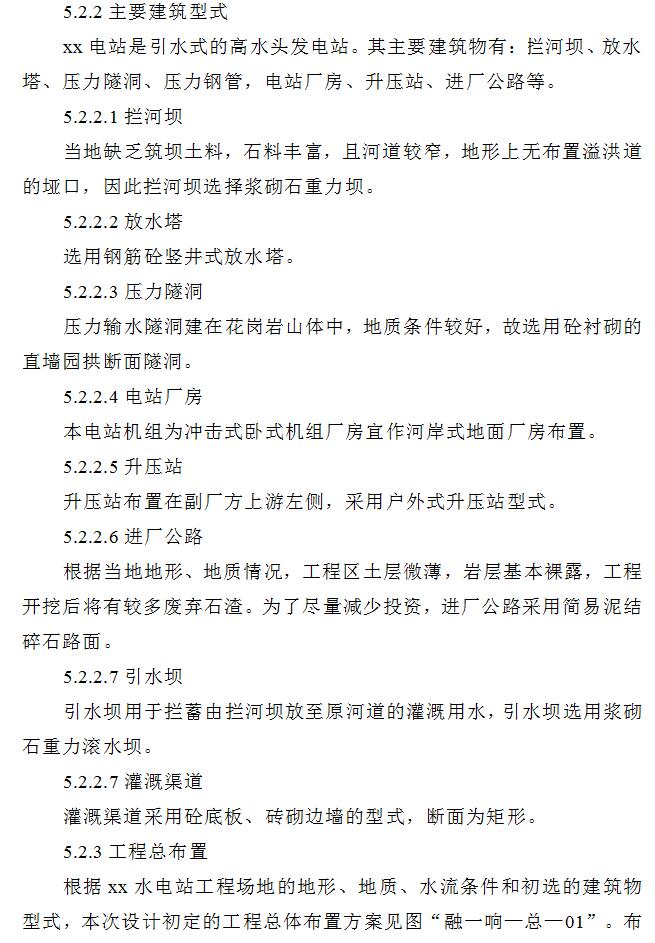

5.2.2主要建筑型式
xx电站是引水式的高水头发电站。其主要建筑物有：拦河坝、放水塔、压力隧洞、压力钢管，电站厂房、升压站、进厂公路等。
5.2.2.1拦河坝
当地缺乏筑坝土料，石料丰富，且河道较窄，地形上无布置溢洪道的垭口，因此拦河坝选择浆砌石重力坝。
5.2.2.2放水塔
选用钢筋砼竖井式放水塔。
5.2.2.3压力隧洞
压力输水隧洞建在花岗岩山体中，地质条件较好，故选用砼衬砌的直墙园拱断面隧洞。
5.2.2.4电站厂房
本电站机组为冲击式卧式机组厂房宜作河岸式地面厂房布置。
5.2.2.5升压站
升压站布置在副厂方上游左侧，采用户外式升压站型式。
5.2.2.6进厂公路
根据当地地形、地质情况，工程区土层微薄，岩层基本裸露，工程开挖后将有较多废弃石渣。为了尽量减少投资，进厂公路采用简易泥结碎石路面。
5.2.2.7引水坝
引水坝用于拦蓄由拦河坝放至原河道的灌溉用水，引水坝选用浆砌石重力滚水坝。
5.2.2.7灌溉渠道
灌溉渠道采用砼底板、砖砌边墙的型式，断面为矩形。
5.2.3工程总布置
根据xx水电站工程场地的地形、地质、水流条件和初选的建筑物型式，本次设计初定的工程总体布置方案见图“融一响―总―01”。布置情况述叙如下：
5.2.3.1拦河坝
① 拦河坝的布置和结构型式
电站拦河坝最大坝高为40.47m，有效库容368.7万m3 总库容421.6万m3，拦河坝布置在xx上游约1.2km处，为M7.5浆砌石重力坝，垂直河流流向布置。坝顶长度93m，共分三段，右岸非溢流坝段长26.5m，坝顶高程1111.0m。河中溢流坝段长32m，堰顶高程1107.47m，左岸非溢流坝段长34.5m，坝顶高程1111.0m。上游坝坡在1100.0m高程以上为垂直；在1100.0m高程以下为1：0.2。下游坝坡在1106.0m高程以上为垂直；在1106.0m高程以下为1：0.7，最大坝高 40.47m。
溢流堰面为实用堰，采用开敝式溢流，挑流消能的形式，坝基垫层混凝土厚500mm，迎水面防渗混凝土平均厚500～1500mm，溢流面护面混凝土厚度1000mm。
