无砟轨道施工培训 78P

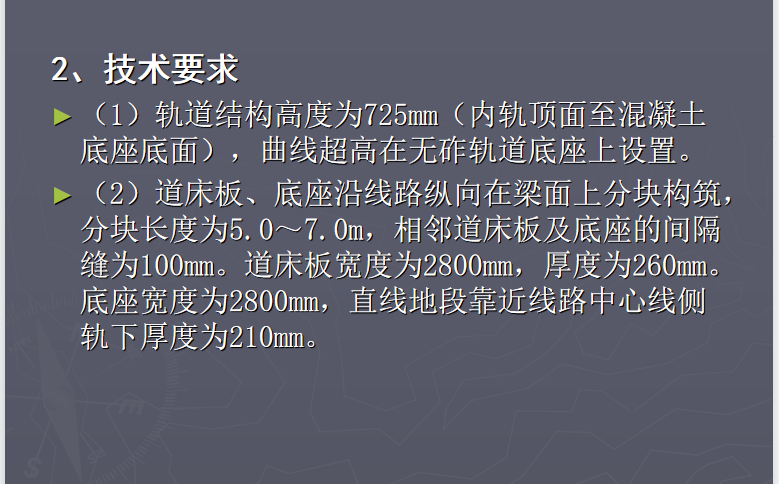

技术要求:（1）轨道结构高度为725mm（内轨顶面至混凝土底座底面），曲线超高在无砟轨道底座上设置。（2）道床板、底座沿线路纵向在梁面上分块构筑，分块长度为5.0～7.0m，相邻道床板及底座的间隔缝为100mm。道床板宽度为2800mm，厚度为260mm。底座宽度为2800mm，直线地段靠近线路中心线侧轨下厚度为210mm。

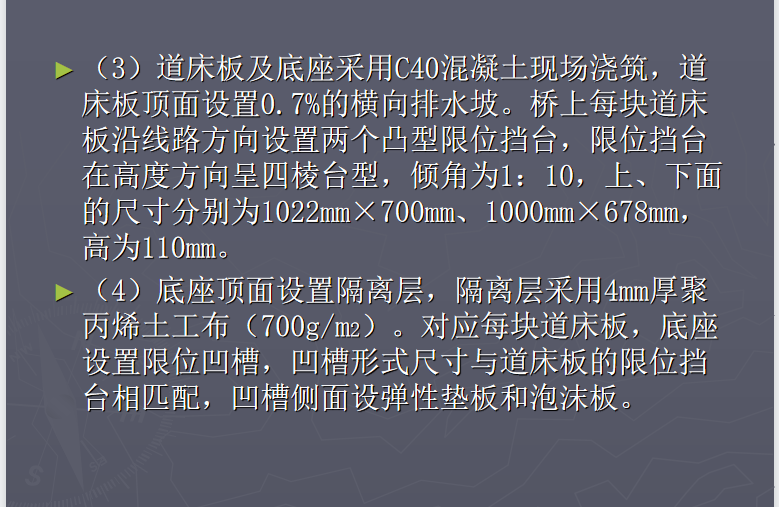

（3）道床板及底座采用C40混凝土现场浇筑，道床板顶面设置0.7%的横向排水坡。桥上每块道床板沿线路方向设置两个凸型限位挡台，限位挡台在高度方向呈四棱台型，倾角为1：10，上、下面的尺寸分别1022mm×700mm、1000mm×678mm，高为110mm。
（4）底座顶面设置隔离层，隔离层采用4mm厚聚丙烯土工布（700g/m2）。对应每块道床板，底座设置限位凹槽，凹槽形式尺寸与道床板的限位挡台相匹配，凹槽侧面设弹性垫板和泡沫板。
