某市古黄河大桥施工组织设计

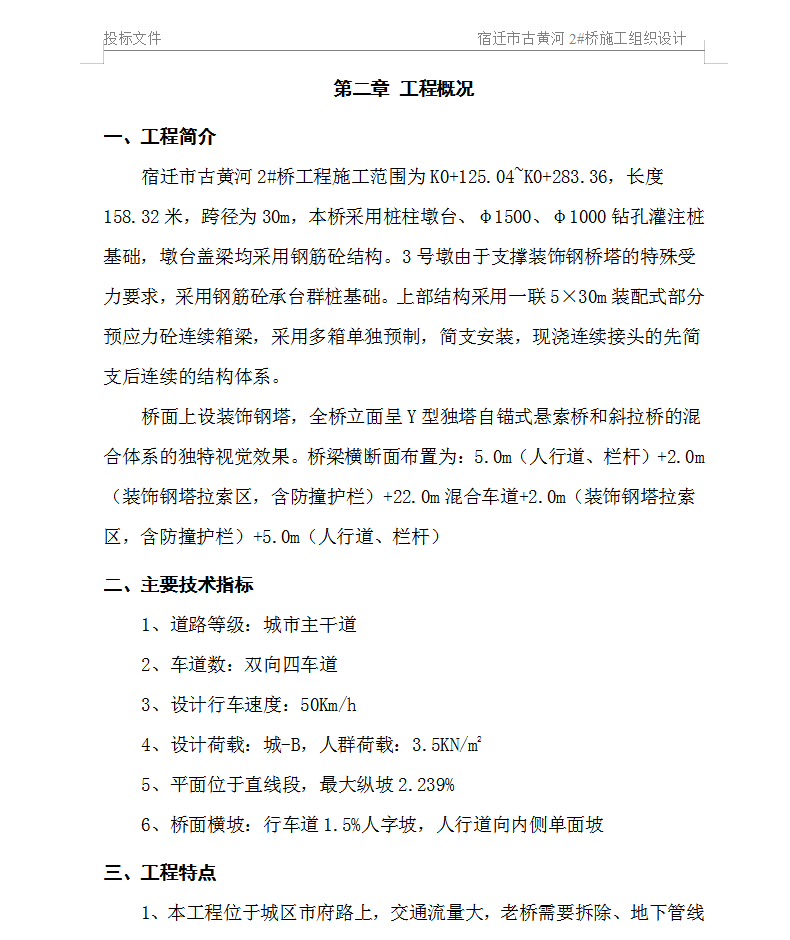

XX市古黄河2#桥工程施工范围为K0+125.04~K0+283.36，长度158.32米，跨径为30m，本桥采用桩柱墩台、φ1500、φ1000钻孔灌注桩基础，墩台盖梁均采用钢筋砼结构。3号墩由于支撑装饰钢桥塔的特殊受力要求，采用钢筋砼承台群桩基础。上部结构采用一联5×30m装配式部分预应力砼连续箱梁，采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。
桥面上设装饰钢塔，全桥立面呈Y型独塔自锚式悬索桥和斜拉桥的混合体系的独特视觉效果。桥梁横断面布置为：5.0m（人行道、栏杆）+2.0m（装饰钢塔拉索区，含防撞护栏）+22.0m混合车道+2.0m（装饰钢塔拉索区，含防撞护栏）+5.0m（人行道、栏杆）
1、道路等级：城市主干道
2、车道数：双向四车道
3、设计行车速度：50Km/h
4、设计荷载：城-B，人群荷载：3.5KN/m2
5、平面位于直线段，最大纵坡2.239%
6、桥面横坡：行车道1.5%人字坡，人行道向内侧单面坡
