暖通工程常用阀门及应用（PDF格式）31P

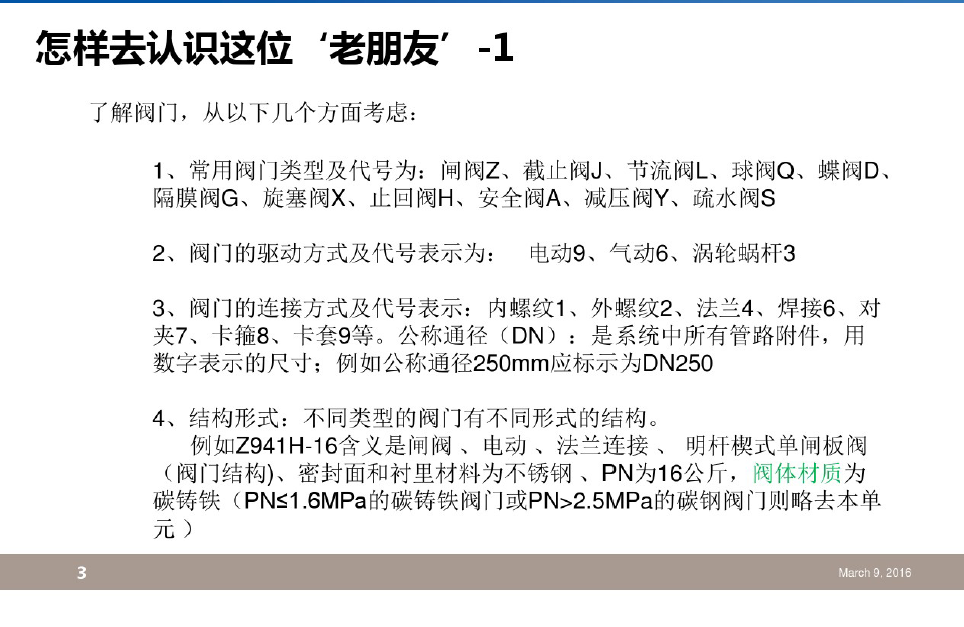

1、常用阀门类型及代号为:闸阀Z、截止阀J、节流阀L、球阀Q、蝶阀D、隔膜阀G、旋塞阀X、止回阀H、安全阀A、减压阀Y、疏水阀S。2、阀门的驱动方式及代号表示为:电动9、气动6、涡轮蜗杆3。3、阀门的连接方式及代号表示:内螺纹1、外螺纹2、法兰4、焊接6、对夹7、卡箍8、卡套9等。公称通径(DN) :是系统中所有管路附件，用
数字表示的尺寸;例如公称通径250mm应标示为DN250。4、结构形式:不同类型的阀门有不同形式的结构。例如Z941H-16含义是闸阀、电动、法兰连接、明杆楔式单闸板阀(阀门结构)、密封面和衬里材料为不锈钢、PN为16公斤，阀体材质为碳铸铁( PNS1.6MPa的碳铸铁阀[门或PN>2.5MPa的碳钢阀门]则略去本单元)。
