某河连接道路左转匝道工程现浇桥梁盘扣式满堂支架安全专项施工方案 49P

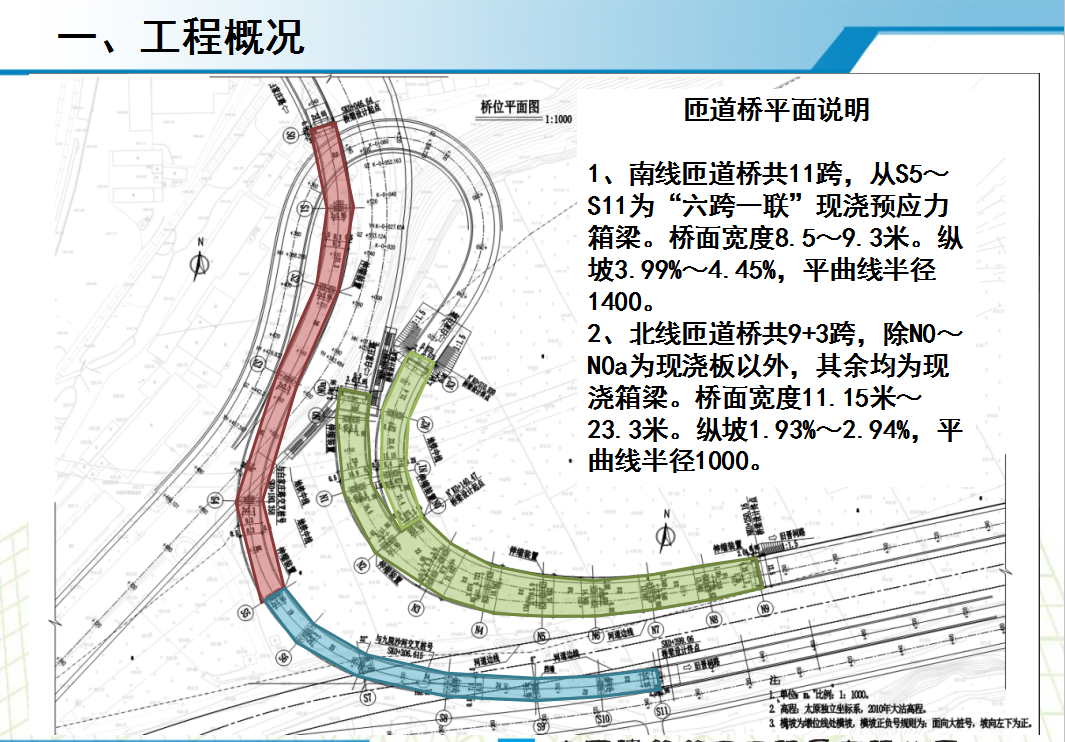

匝道桥平面说明
1、南线匝道桥共11跨，从S5～S11为“六跨一联”现浇预应力箱梁。桥面宽度8.5～9.3米。纵坡3.99%～4.45%，平曲线半径1400。
2、北线匝道桥共9+3跨，除N0～N0a为现浇板以外，其余均为现浇箱梁。桥面宽度11.15米～23.3米。纵坡1.93%～2.94%，平曲线半径1000。

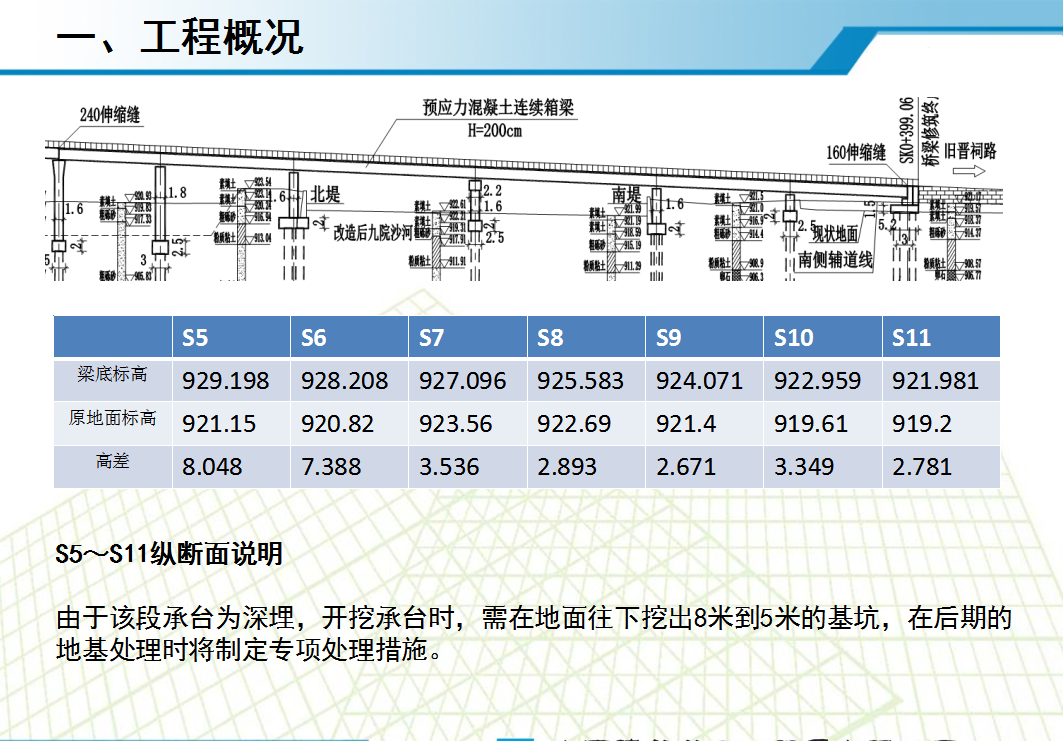

S5～S11纵断面说明
由于该段承台为深埋，开挖承台时，需在地面往下挖出8米到5米的基坑，在后期的
地基处理时将制定专项处理措施。

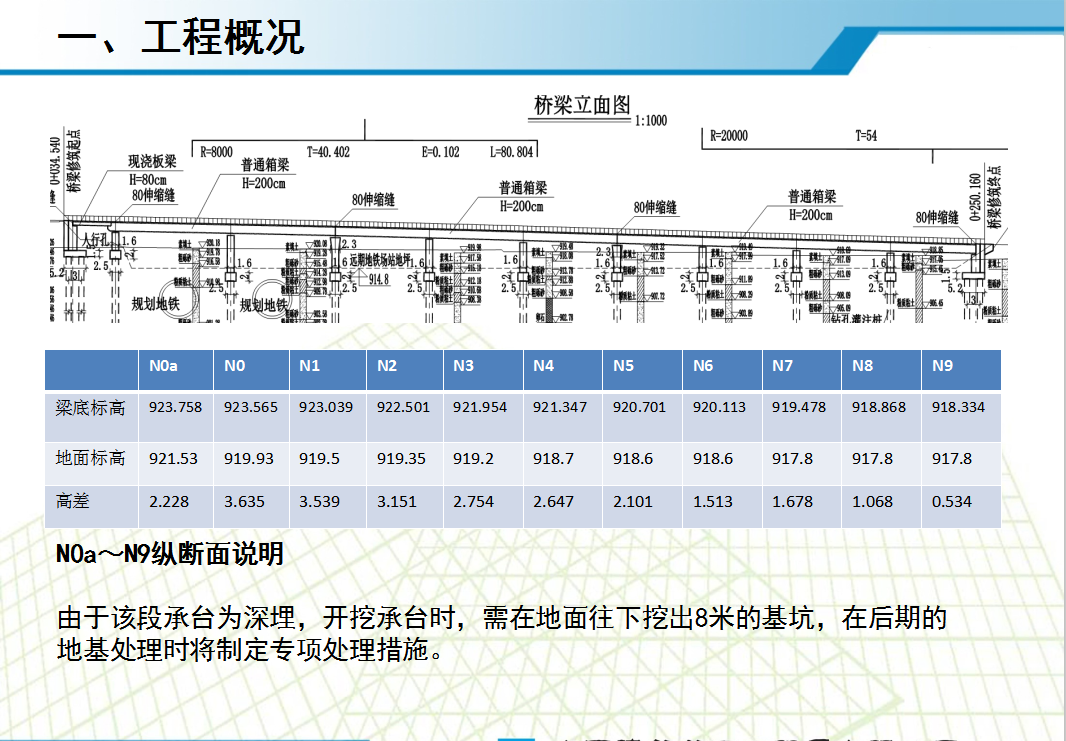

N0a～N9纵断面说明
由于该段承台为深埋，开挖承台时，需在地面往下挖出8米的基坑，在后期的
地基处理时将制定专项处理措施。
N0’～N3’纵断面说明
由于该段承台为深埋，开挖承台时，需在地面往下挖出7米的基坑，在后期的
地基处理时将制定专项处理措施。
横断面说明
普通箱梁为单箱3室，全段箱梁高度均为2米，跨中顶板厚度25公分，底板厚度22公分。翼板宽度1.6米，腹板高度1.33米。
横断面说明
N2～N5箱梁为单箱5室，全段箱梁高度均为2米，跨中顶板厚度25公分，底板厚度22公分。翼板宽度1.6米，腹板高度1.33米。
