钢结构工程屋面网壳结构吊装专项方案 36P

本工程为管网架单层网壳结构，结构造型独特、设计美观，结构面积约为8000m2，钢结构总吨位约800吨，钢结构最大跨度72米，长度113米，两端矢高分别为23.243m、36.294m，两端悬挑分别为30m、40m。网壳杆件及支撑柱均采用无缝或电焊直缝钢管。网壳主要由南北方向27榀拱架、31根立柱、支撑、系杆组成，其中10榀拱架支撑在下部混凝土梁柱上，拱架与混凝土柱墩为铰接连接，支座形式采用固定球形铰支座。网壳壳体与支撑柱连接为铰接连接，连接形式采用活动万向铰连接节点。支撑柱与混凝土梁柱连接为铰接连接，支座形式亦采用固定球形铰支座。

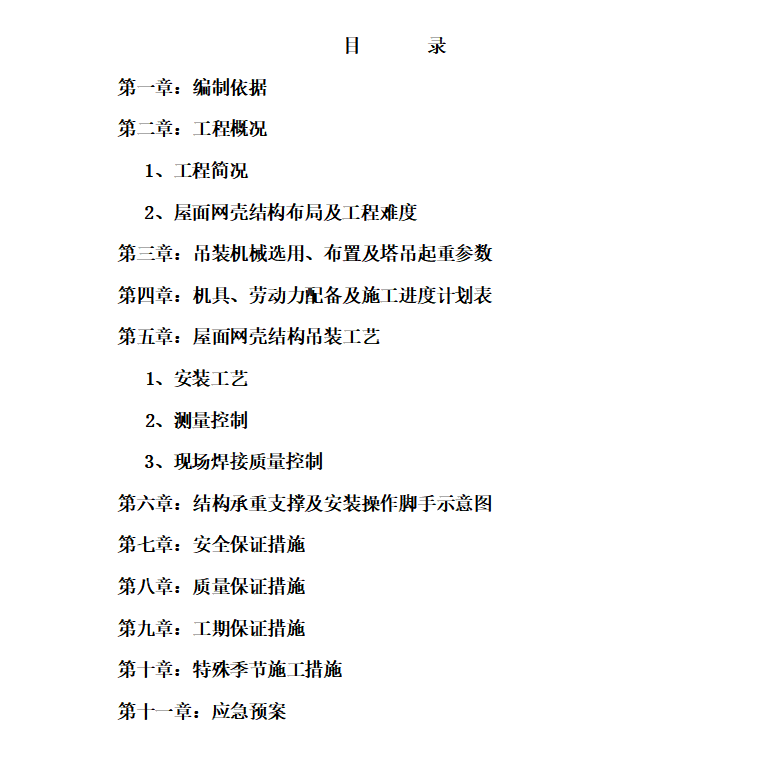

第一章：编制依据
第二章：工程概况
1、工程简况
2、屋面网壳结构布局及工程难度
第三章：吊装机械选用、布置及塔吊起重参数
第四章：机具、劳动力配备及施工进度计划表
第五章：屋面网壳结构吊装工艺
1、安装工艺
2、测量控制
3、现场焊接质量控制
第六章：结构承重支撑及安装操作脚手示意图.........
