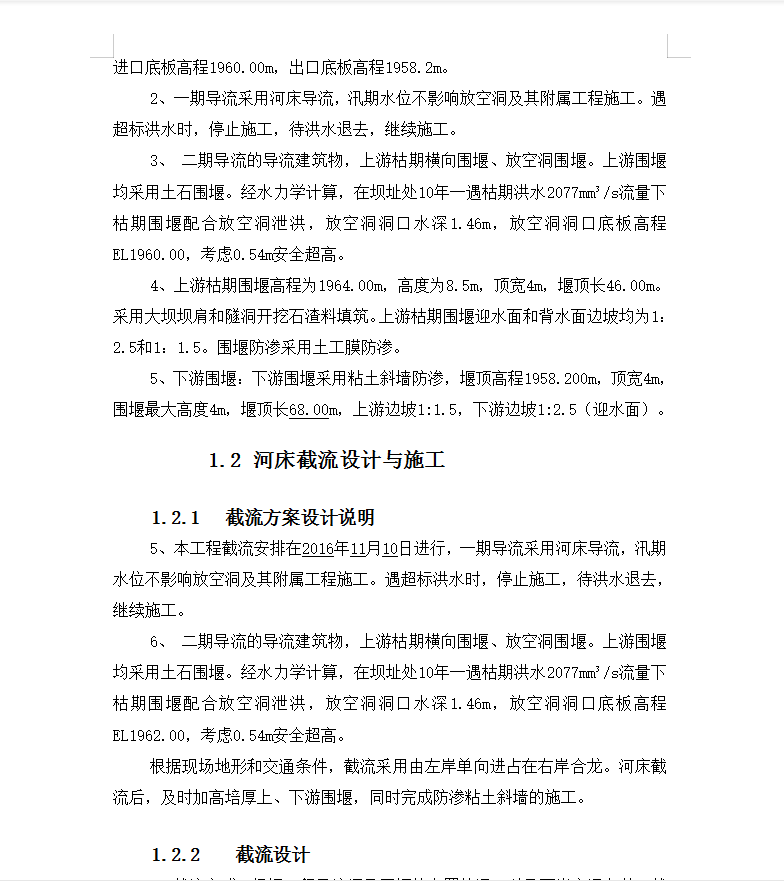

水库补水工程截流专项施工方案 13P

1、导流洞：导流（放空洞）隧洞位于大坝左岸，圆拱直墙型断面，断面尺寸分别为1.9m×2.3m（宽×高）和2.1m×2.5m（宽×高）,无压隧洞全长227.8m，进口底板高程1960.00m，出口底板高程1958.2m。
2、一期导流采用河床导流，汛期水位不影响放空洞及其附属工程施工。遇超标洪水时，停止施工，待洪水退去，继续施工。
3、 二期导流的导流建筑物，上游枯期横向围堰、放空洞围堰。上游围堰均采用土石围堰。经水力学计算，在坝址处10年一遇枯期洪水2077mm3/s流量下枯期围堰配合放空洞泄洪，放空洞洞口水深1.46m，放空洞洞口底板高程EL1960.00，考虑0.54m安全超高。
上游枯期围堰高程为1964.00m，高度为8.5m，顶宽4m，堰顶长46.00m。采用大坝坝肩和隧洞开挖石渣料填筑。
