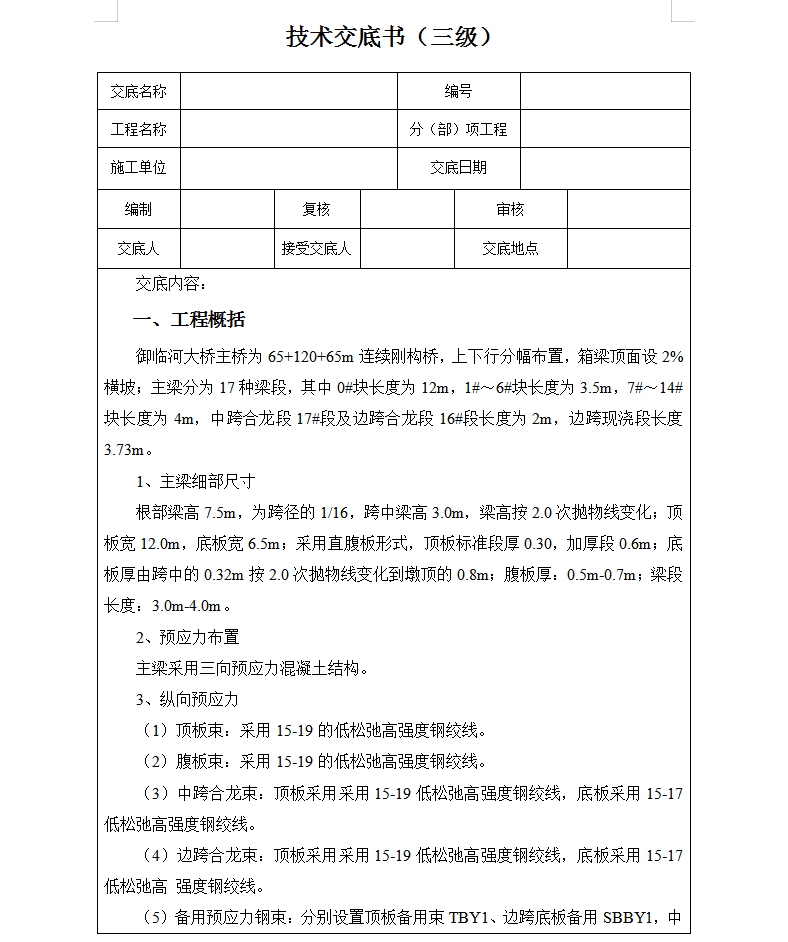

预应力张拉及压浆施工技术交底书

御临河大桥主桥为65+120+65m连续刚构桥，上下行分幅布置，箱梁顶面设2%横坡；主梁分为17种梁段，其中0#块长度为12m，1#～6#块长度为3.5m，7#～14#块长度为4m，中跨合龙段17#段及边跨合龙段16#段长度为2m，边跨现浇段长度3.73m。
1、主梁细部尺寸
根部梁高7.5m，为跨径的1/16，跨中梁高3.0m，梁高按2.0次抛物线变化；顶板宽12.0m，底板宽6.5m；采用直腹板形式，顶板标准段厚0.30，加厚段0.6m；底板厚由跨中的0.32m按2.0次抛物线变化到墩顶的0.8m；腹板厚：0.5m-0.7m；梁段长度：3.0m-4.0m。
2、预应力布置
主梁采用三向预应力混凝土结构。
3、纵向预应力
（1）顶板束：采用15-19的低松弛高强度钢绞线。
（2）腹板束：采用15-19的低松弛高强度钢绞线。
（3）中跨合龙束：顶板采用采用15-19低松弛高强度钢绞线，底板采用15-17低松弛高强度钢绞线。
（4）边跨合龙束：顶板采用采用15-19低松弛高强度钢绞线，底板采用15-17低松弛高 强度钢绞线。
（5）备用预应力钢束：分别设置顶板备用束TBY1、边跨底板备用SBBY1，中跨底板备用束MBBY1。

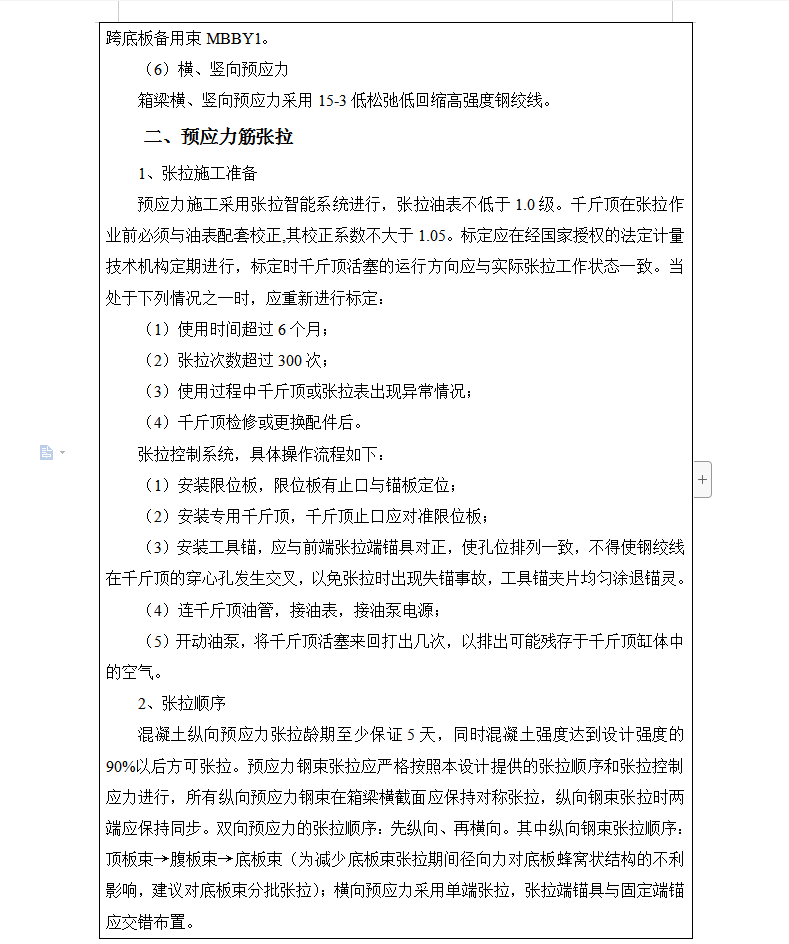

（6）横、竖向预应力
箱梁横、竖向预应力采用15-3低松弛低回缩高强度钢绞线。
