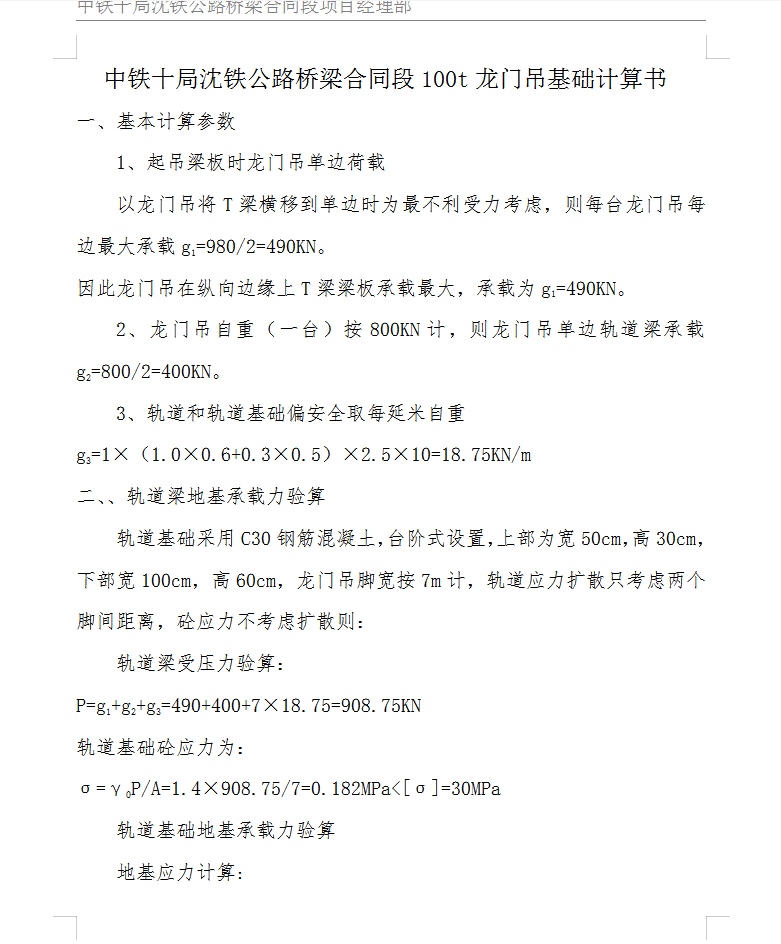

公路桥梁合同段100t龙门吊基础计算书

一、基本计算参数
1、起吊梁板时龙门吊单边荷载
以龙门吊将T梁横移到单边时为最不利受力考虑，则每台龙门吊每边最大承载g1=980/2=490KN。
因此龙门吊在纵向边缘上T梁梁板承载最大，承载为g1=490KN。
2、龙门吊自重（一台）按800KN计，则龙门吊单边轨道梁承载g2=800/2=400KN。
3、轨道和轨道基础偏安全取每延米自重
g3=1×（1.0×0.6+0.3×0.5）×2.5×10=18.75KN/m
二、、轨道梁地基承载力验算
轨道基础采用C30钢筋混凝土，台阶式设置，上部为宽50cm，高30cm，下部宽100cm，高60cm，龙门吊脚宽按7m计，轨道应力扩散只考虑两个脚间距离，砼应力不考虑扩散则：
轨道梁受压力验算：
P=g1+g2+g3=490+400+7×18.75=908.75KN
轨道基础砼应力为：
σ=γ0P/A=1.4×908.75/7=0.182MPa<[σ]=30MPa
轨道基础地基承载力验算
地基应力计算:

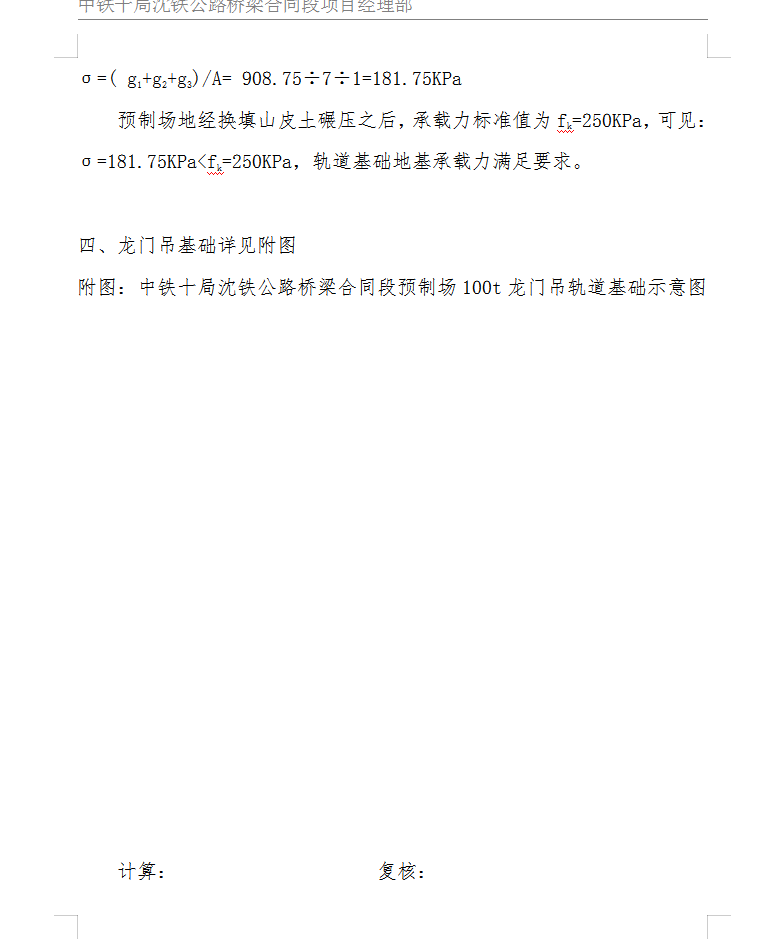

σ=( g1+g2+g3)/A= 908.75÷7÷1=181.75KPa
预制场地经换填山皮土碾压之后，承载力标准值为fk=250KPa，可见：σ=181.75KPa
