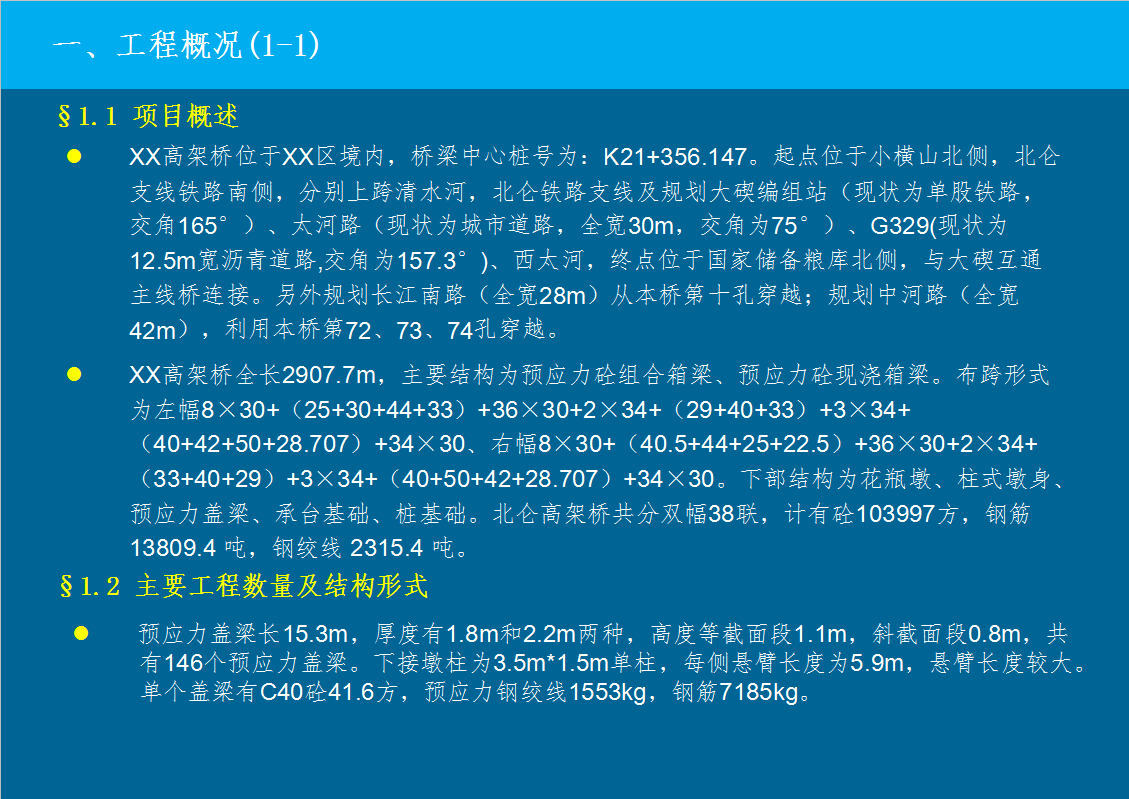

XX高架桥位于XX区境内，桥梁中心桩号为：K21+356.147。起点位于小横山北侧，北仑支线铁路南侧，分别上跨清水河，北仑铁路支线及规划大�\编组站（现状为单股铁路，交角165°）、太河路（现状为城市道路，全宽30m，交角为75°）、G329(现状为12.5m宽沥青道路,交角为157.3°)、西太河，终点位于国家储备粮库北侧，与大�\互通主线桥连接。另外规划长江南路（全宽28m）从本桥第十孔穿越；规划中河路（全宽42m），利用本桥第72、73、74孔穿越。
XX高架桥全长2907.7m，主要结构为预应力砼组合箱梁、预应力砼现浇箱梁。布跨形式为左幅8×30+（25+30+44+33）+36×30+2×34+（29+40+33）+3×34+（40+42+50+28.707）+34×30、右幅8×30+（40.5+44+25+22.5）+36×30+2×34+（33+40+29）+3×34+（40+50+42+28.707）+34×30。下部结构为花瓶墩、柱式墩身、预应力盖梁、承台基础、桩基础。北仑高架桥共分双幅38联，计有砼103997方，钢筋 13809.4 吨，钢绞线 2315.4 吨。

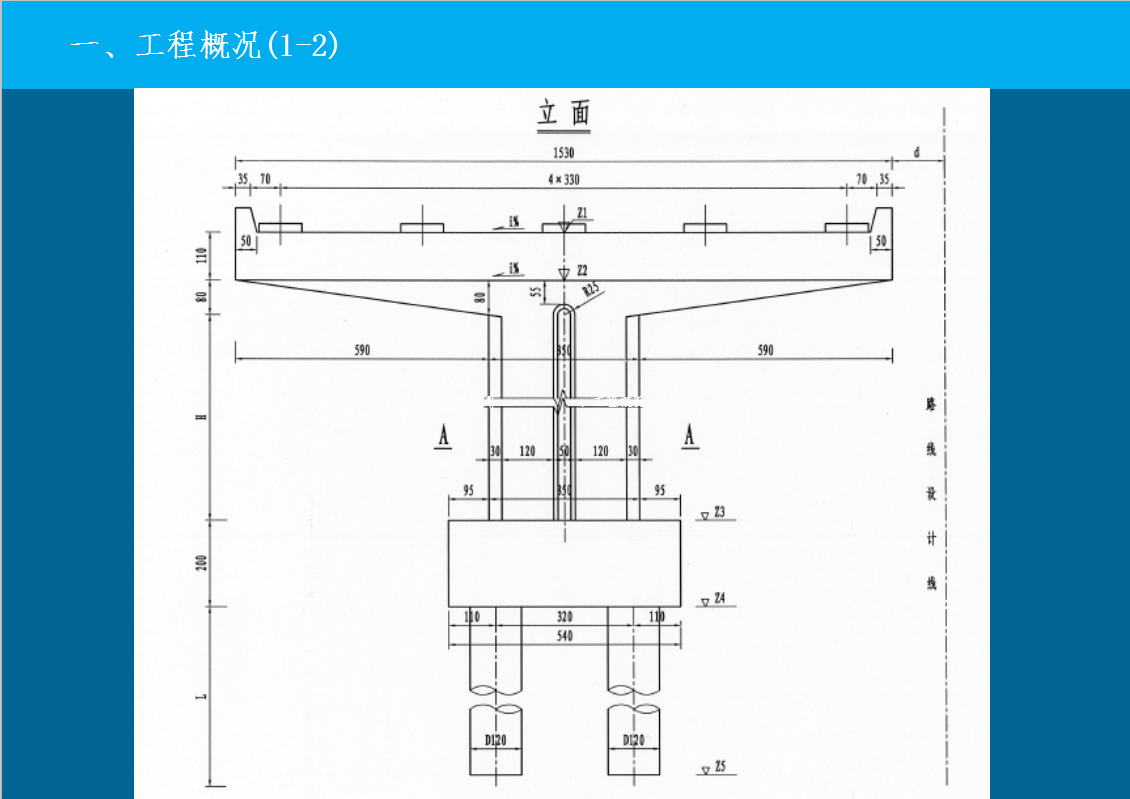

预应力盖梁长15.3m，厚度有1.8m和2.2m两种，高度等截面段1.1m，斜截面段0.8m，共
有146个预应力盖梁。下接墩柱为3.5m*1.5m单柱，每侧悬臂长度为5.9m，悬臂长度较大。
单个盖梁有C40砼41.6方，预应力钢绞线1553kg，钢筋7185kg。
