小桥涵水力计算及确定孔径经验方法 72P

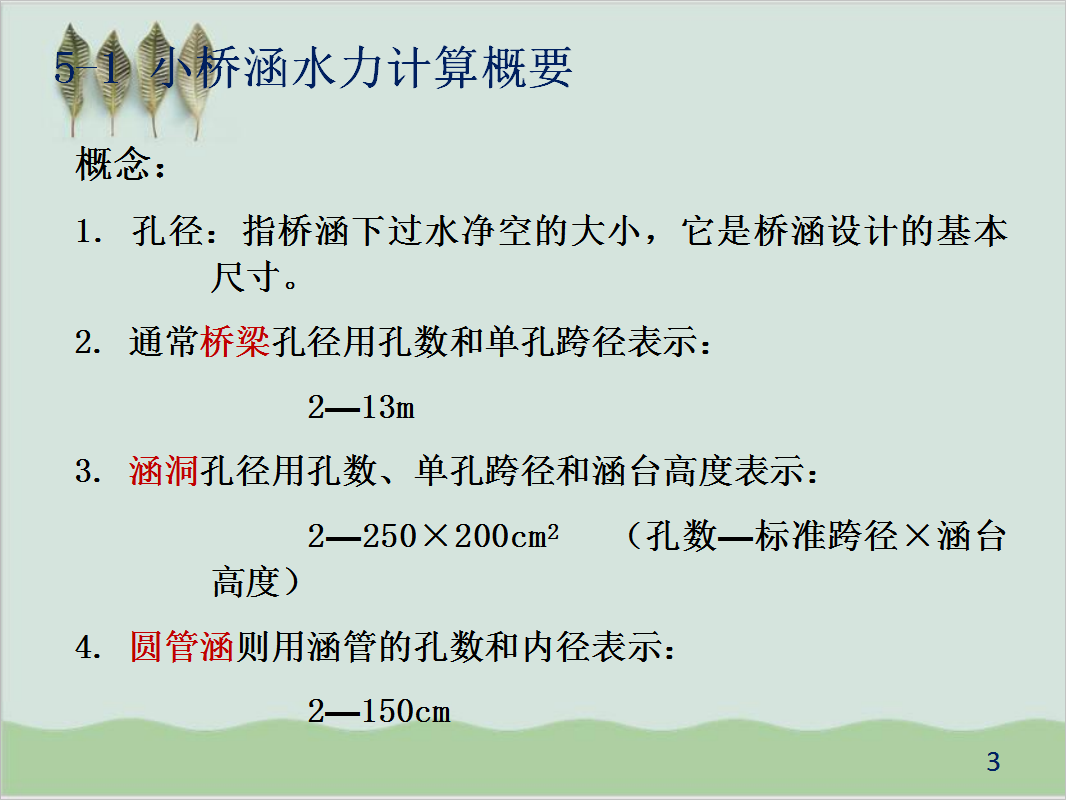

概念：
1. 孔径：指桥涵下过水净空的大小，它是桥涵设计的基本尺寸。
2. 通常桥梁孔径用孔数和单孔跨径表示：
2―13m
3. 涵洞孔径用孔数、单孔跨径和涵台高度表示：
2―250×200cm2 （孔数―标准跨径×涵台高度）
4. 圆管涵则用涵管的孔数和内径表示：
2―150cm

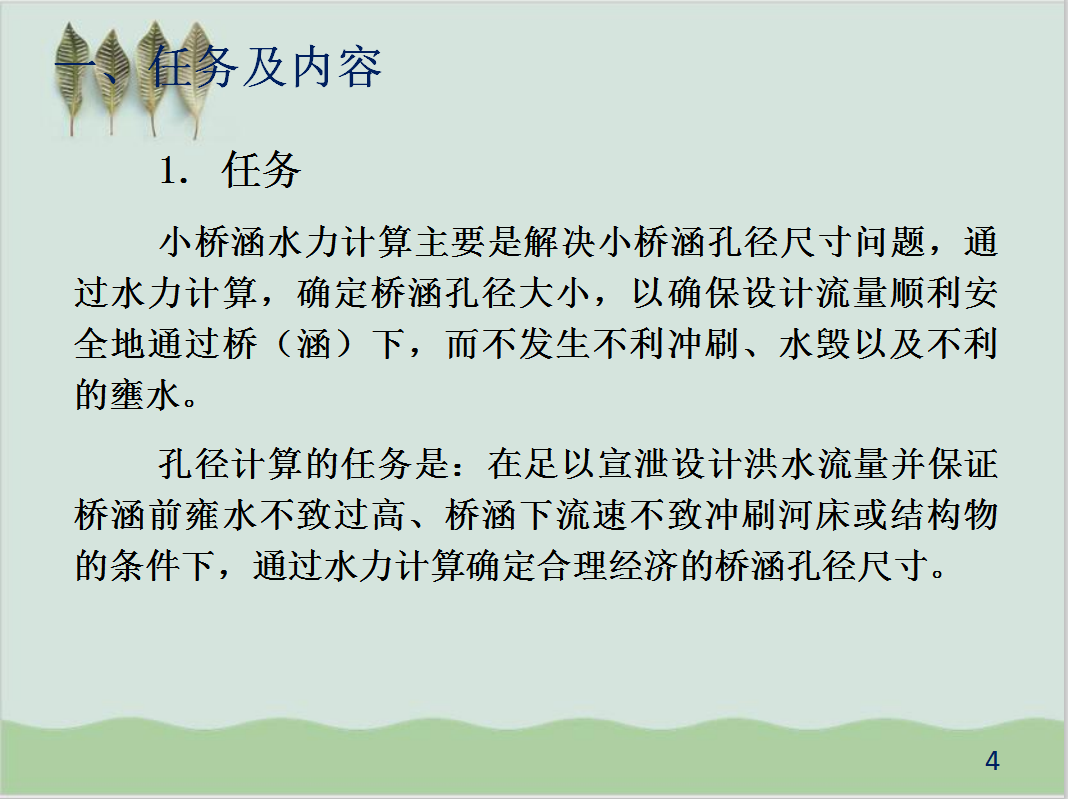

1. 任务
小桥涵水力计算主要是解决小桥涵孔径尺寸问题，通过水力计算，确定桥涵孔径大小，以确保设计流量顺利安全地通过桥（涵）下，而不发生不利冲刷、水毁以及不利的壅水。
孔径计算的任务是：在足以宣泄设计洪水流量并保证桥涵前雍水不致过高、桥涵下流速不致冲刷河床或结构物的条件下，通过水力计算确定合理经济的桥涵孔径尺寸。

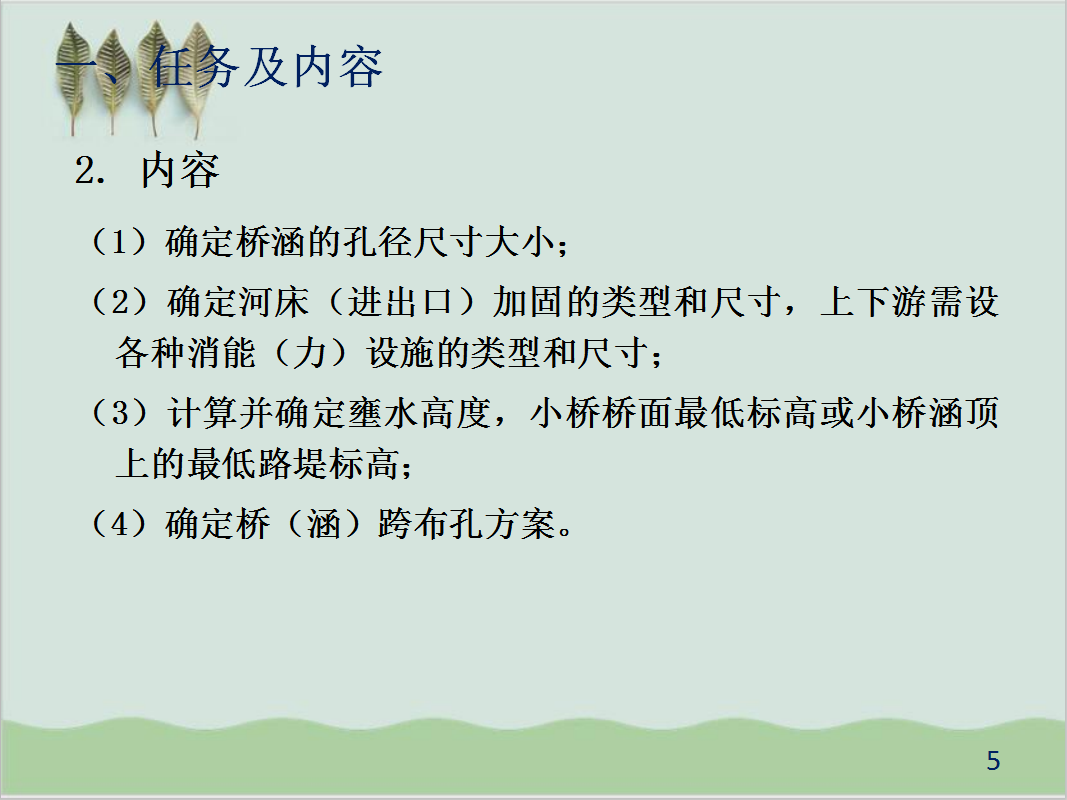

2. 内容
（1）确定桥涵的孔径尺寸大小；
（2）确定河床（进出口）加固的类型和尺寸，上下游需设各种消能（力）设施的类型和尺寸；
（3）计算并确定壅水高度，小桥桥面最低标高或小桥涵顶上的最低路堤标高；
（4）确定桥（涵）跨布孔方案。
