多层剪力墙结构住宅楼建筑施工图纸

本项目为xxx三区项目。本工程共设计多层住宅2幢，商业一幢。其中东侧1#楼为带商业网点的住宅楼；
本工程户型设计从居住活动的客观规律出发，力求科学、合理、细致，以客厅为设计核心，其他空间发散布置，在内部空间内创造出更舒适的居室，使流线更加简洁方便。立面造型简洁，色彩明快，以亘古的金贵黄为主色，体现了中原人民宽广的胸襟，包容的情怀，创造出“简约而不简单”的韵味之美。
本工程地上部分耐火等级为二级。
本工程结构的设计使用年限为50年；
本工程按七度抗震设防；
本此设计出图楼号为1#楼和2#楼及商业。单体为一梯两户多层住宅。1#楼和2#楼均为二类多层住宅楼；其中地上7层,设置一层为车库、储藏室，二-六层为住宅，七层为跃层。住宅居住部分层高均为2.9米。住宅楼主屋面均为平屋面，单元楼梯间均通至屋面。结构形式为剪力墙结构。

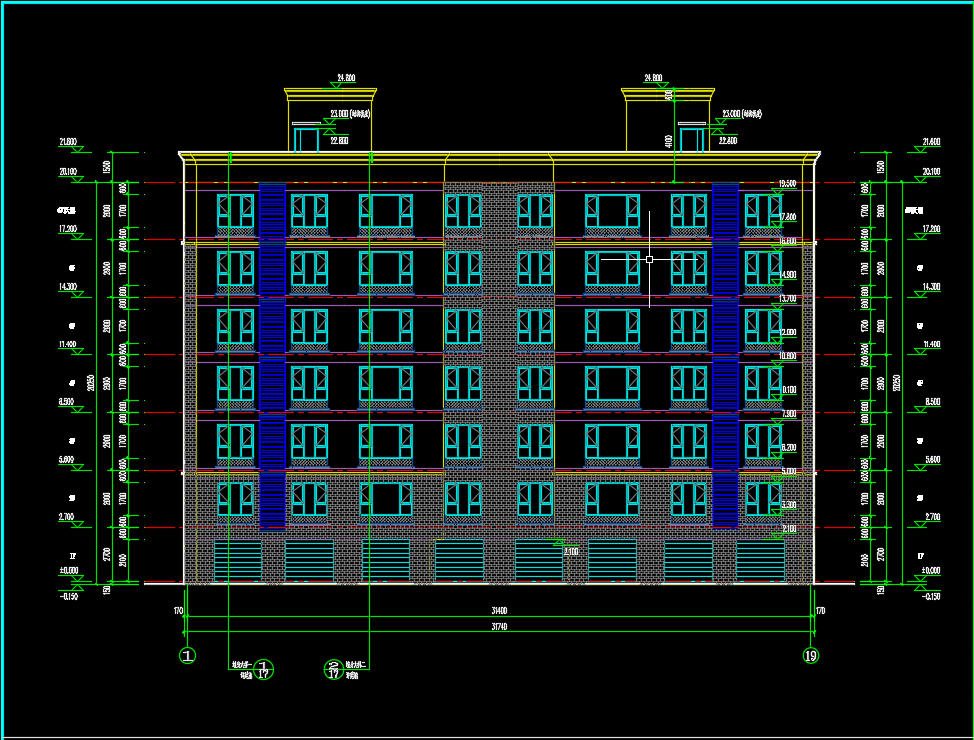

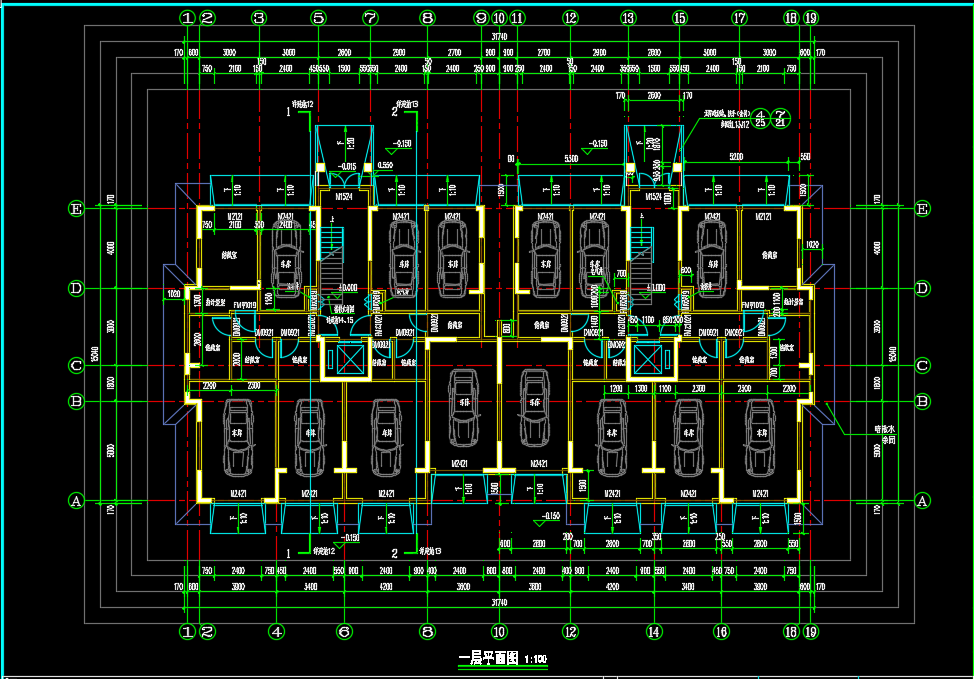

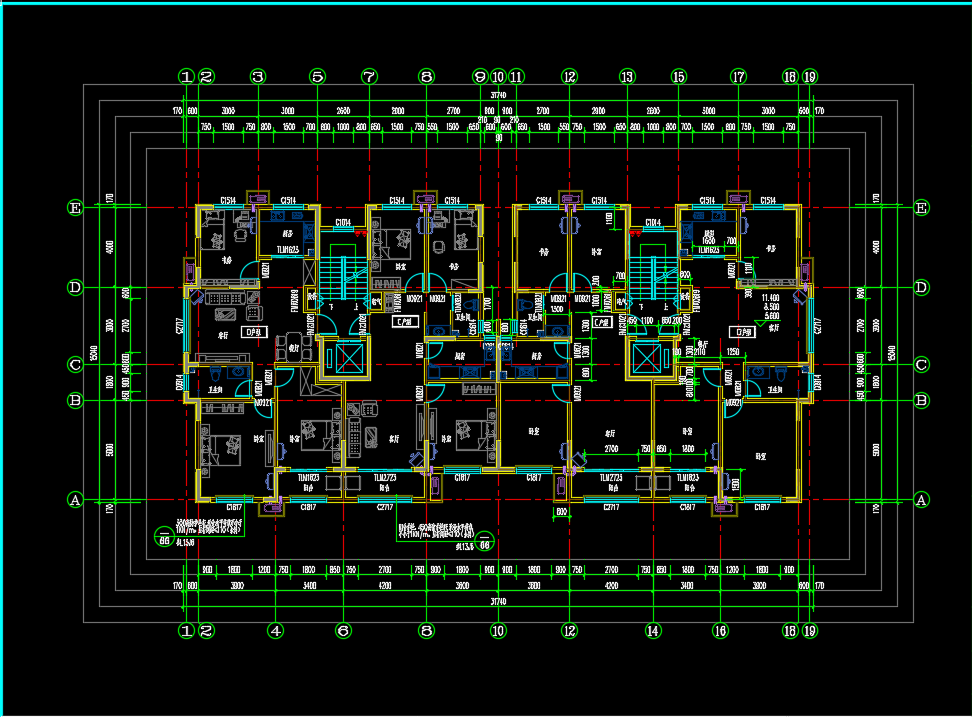

一层平面图、二层平面图、三~五层平面图、六层平面图、六层跃层平面图、屋顶层平面图、立面图、门窗大样图、楼梯大样图、楼梯大样图、墙身大样图、一层平面图 二层平面图、屋顶平面图、轴立面图、大样图
