六层框架结构档案馆给排水施工图纸（含招标文件清单）

总建筑面积2800平方米，地上建筑面积2800平方米，建筑体积10828.05立方米。建筑高度23.85米，地上六层，框架结构，抗震设防烈度为6度，设计使用年限50年。建设内容为：档案库房、对外服务用房、档案业务和技术用房、办公室用房及附属用房等。
设计范围:
本设计范围在地块红线以内该建筑的室内给排水及消防设计。
消火栓系统：
1.本工程室外消火栓沿用附近市政消火栓，室外消火栓用水量为25L/S。
2.本工程在室外设置箱泵一体化消防泵站（带增压稳压设备，14米*8米*3米），消防水池（9米*8米*3米）有效容量180吨。根据《消防给水及消火栓系统技术规范》第6.1.9条在消防水泵房设置稳压泵，不设置高位消防水箱。本楼消火栓系统用水量：室外消火栓25L/S，室内消火栓15L/S，火灾延续时间为3h。消防水池设置带信号输出的液位计（型号UQK-86），液位信号需在泵房内就地显示，水位信号同时送至消控制中心或值班室进行监测，并对最低水位、最高水位进行报警。消防泵站的做法参见国标图集18CS01《装配式箱泵一体化消防给水泵站选用及安装-MX智慧型泵站》，位置由现场根据实际情况确定

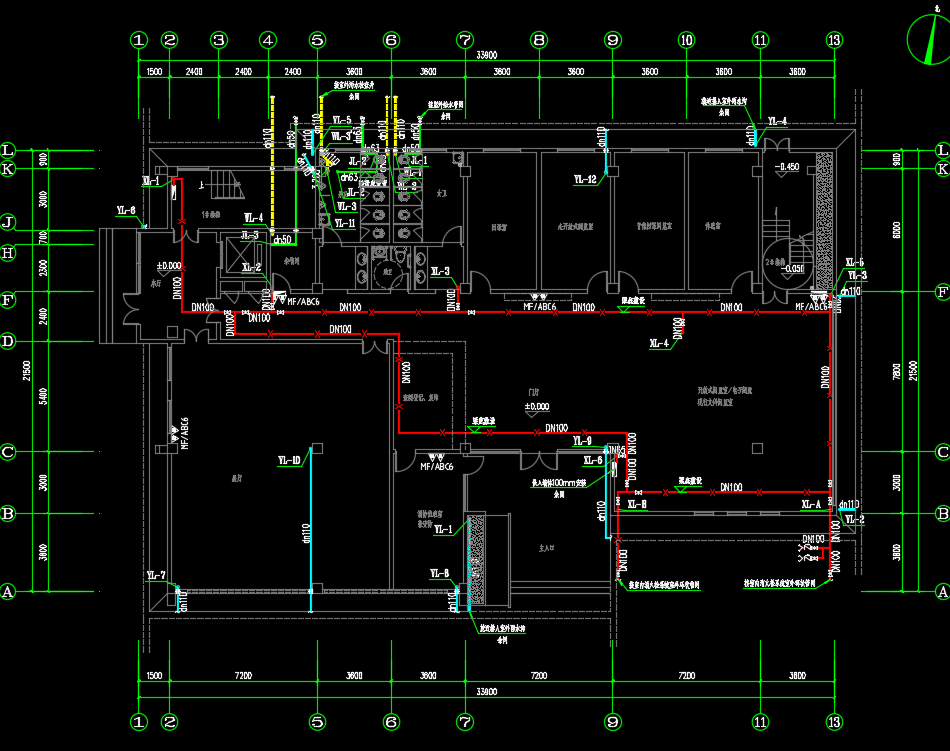

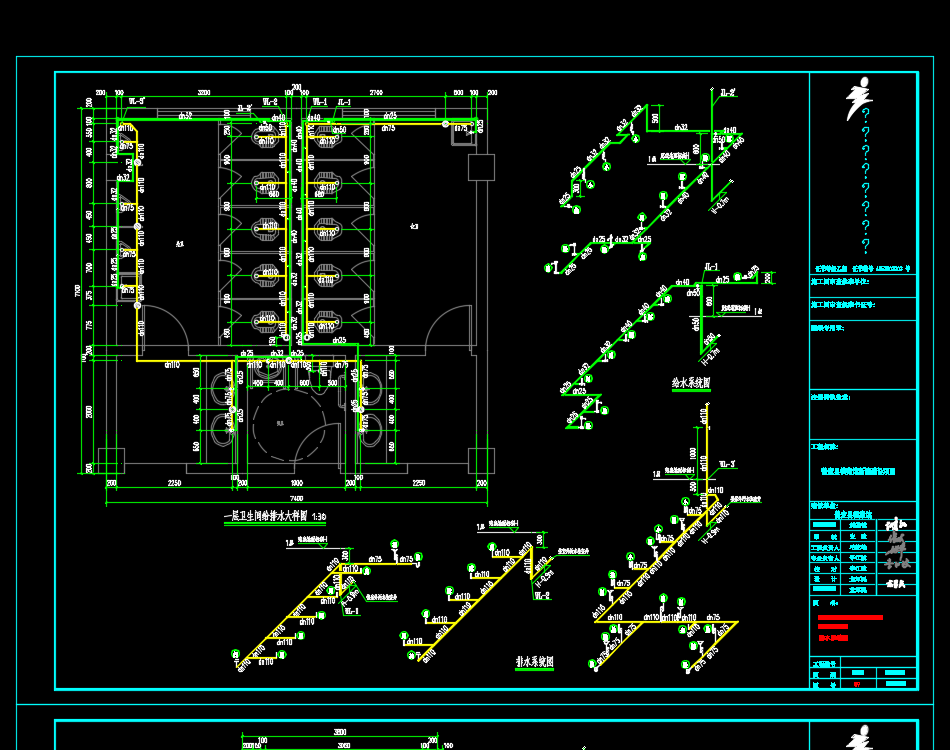

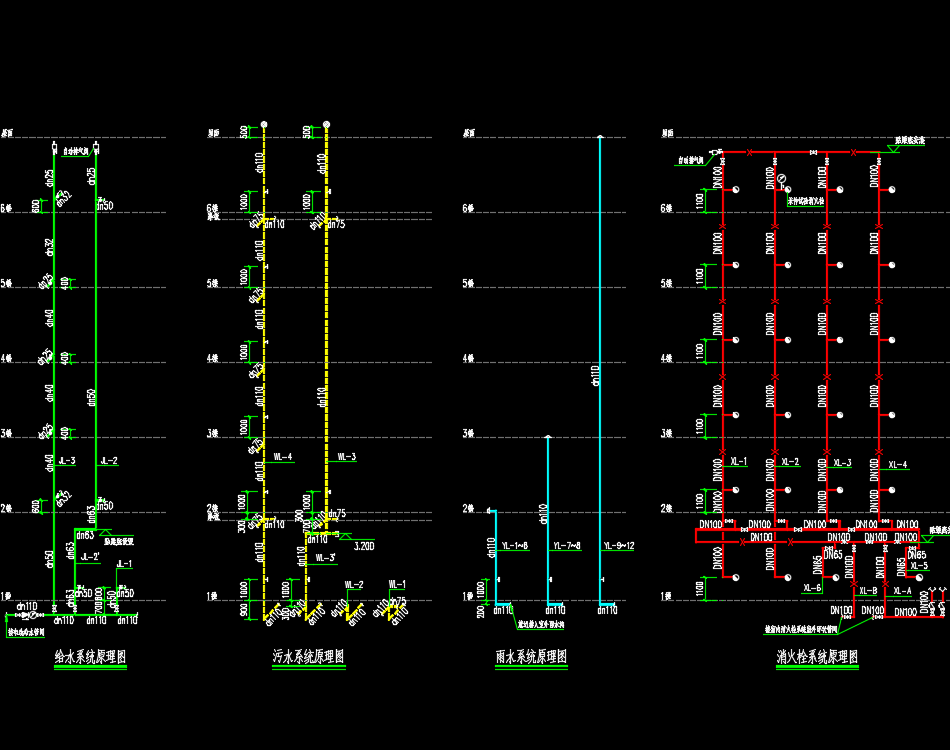

六层框架结构档案馆给排水施工图纸，包括：给水、污水、雨水、消火栓系统原理图、给排水平面图、给排水大样图、给水系统图、排水系统图
