本工程为地上三层，建筑高24.2m，结构型式为框架混凝土结构。属多层公建。本工程设计包括红线内的以下电气系统：1）~220/380V电力配电系统；2）照明系统；

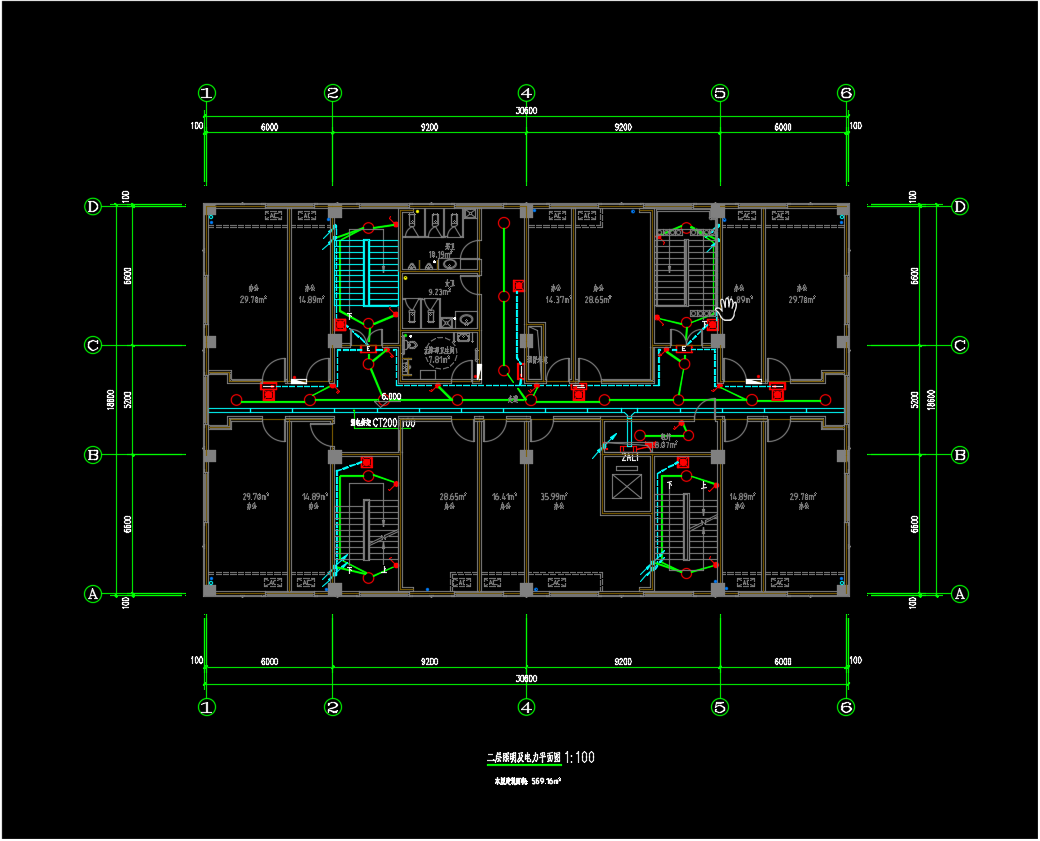

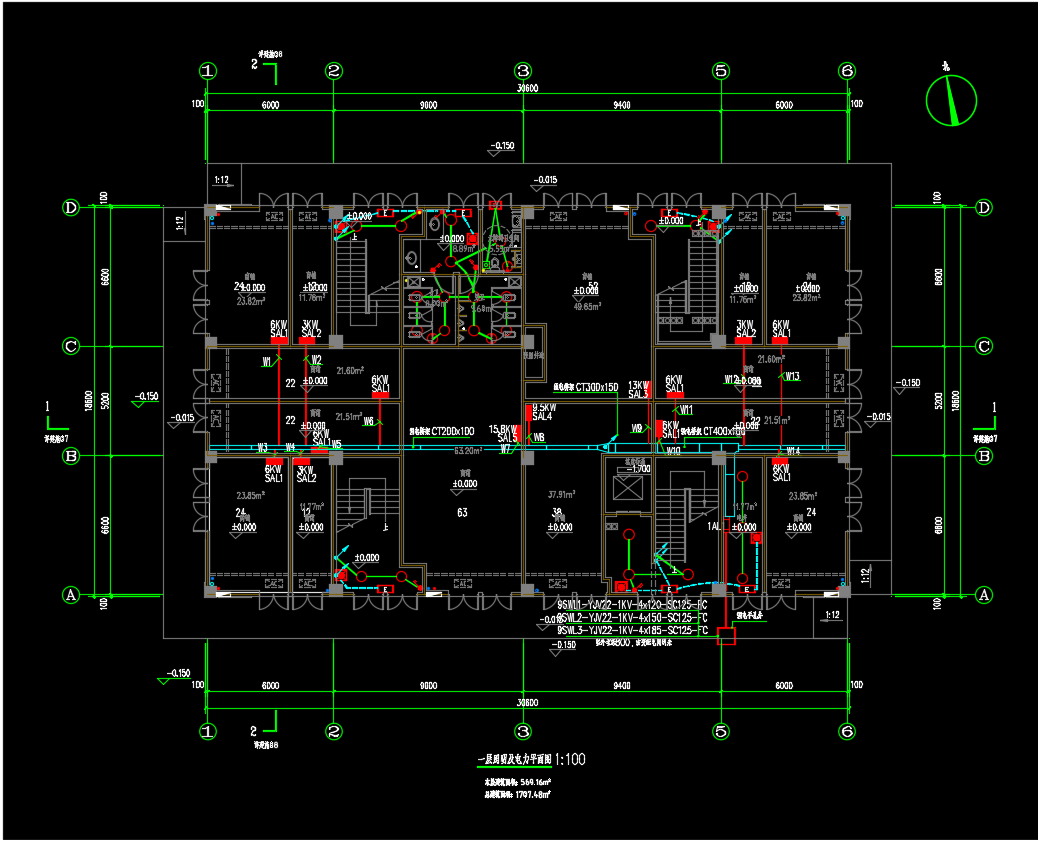

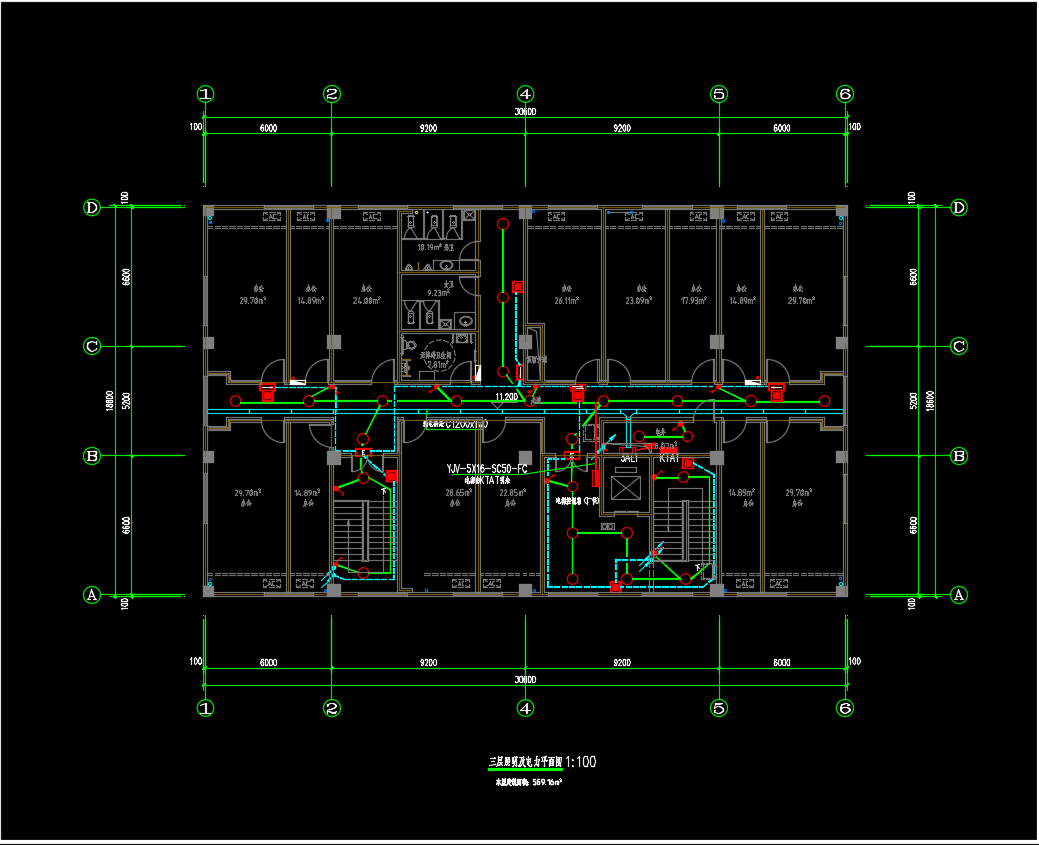

三层商业楼电气施工图包括：配电箱接线系统图、一层照明及电力平面图、二层照明及电力平面图、三层照明及电力平面图、一层消防及弱电平面图、二层消防及弱电平面图、三层消防及弱电平面图、基础接地平面图、屋顶防雷平面图。
