抽水蓄能电站施工组织设计（含图纸）

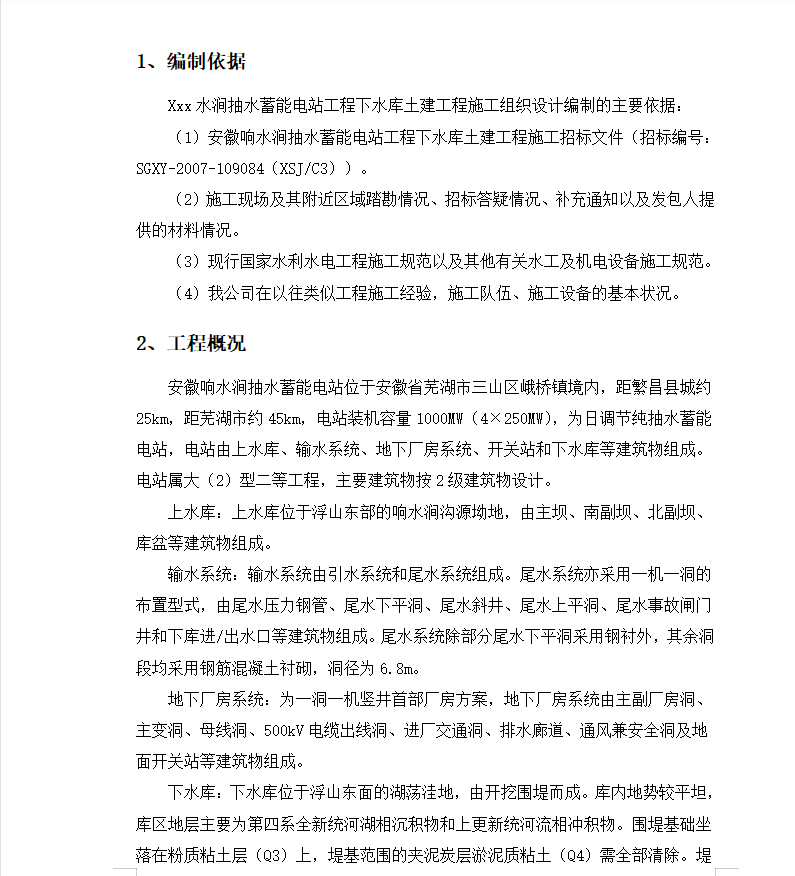

电站装机容量1000MW（4×250MW），为日调节纯抽水蓄能电站，电站由上水库、输水系统、地下厂房系统、开关站和下水库等建筑物组成。电站属大（2）型二等工程，主要建筑物按2级建筑物设计。
上水库：上水库位于浮山东部的响水涧沟源坳地，由主坝、南副坝、北副坝、库盆等建筑物组成。
输水系统：输水系统由引水系统和尾水系统组成。尾水系统亦采用一机一洞的布置型式，由尾水压力钢管、尾水下平洞、尾水斜井、尾水上平洞、尾水事故闸门井和下库进/出水口等建筑物组成。尾水系统除部分尾水下平洞采用钢衬外，其余洞段均采用钢筋混凝土衬砌，洞径为6.8m。
地下厂房系统：为一洞一机竖井首部厂房方案，地下厂房系统由主副厂房洞、主变洞、母线洞、500kV电缆出线洞、进厂交通洞、排水廊道、通风兼安全洞及地面开关站等建筑物组成。
