十六层剪力墙结构住宅楼施工图纸

本工程位于XX市，一层地下室:主楼部分十六层 ，结村总高度为49.20米结构类型为剪力墙结构，本工程场地及周边未发现影响场地稳定的斯裂构造，无不良 地质作用，本工程场地属
地壳基本稳定区，基础采用桩基础。
1.本工程尺寸单位除注明外，均以毫米(mm )为单位，标高则以米(m)为单位;
2.本工程图中所注标高均为结构标高。
3.本工程土0.000对应绝对标高为:29.500米。
4.本工程的剪力墙、框架梁、柱、连梁等钢筋锚固、连接、构造等做法按图集《混凝土
结构施工图平面整体表示方法制图规则和构造详图》(11G101-1 )的要求施工;
5.未经技术鉴定或设计许可不得改变结构用途和使用环境;
6.本设计图纸应通过当地施工图审查后方可用于施工.

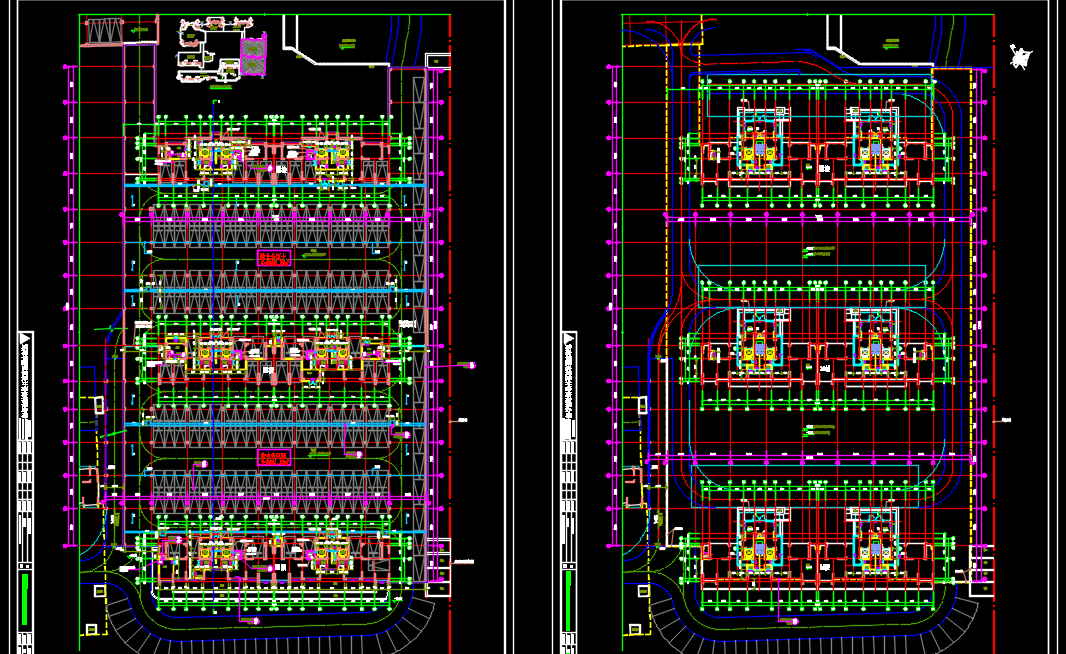

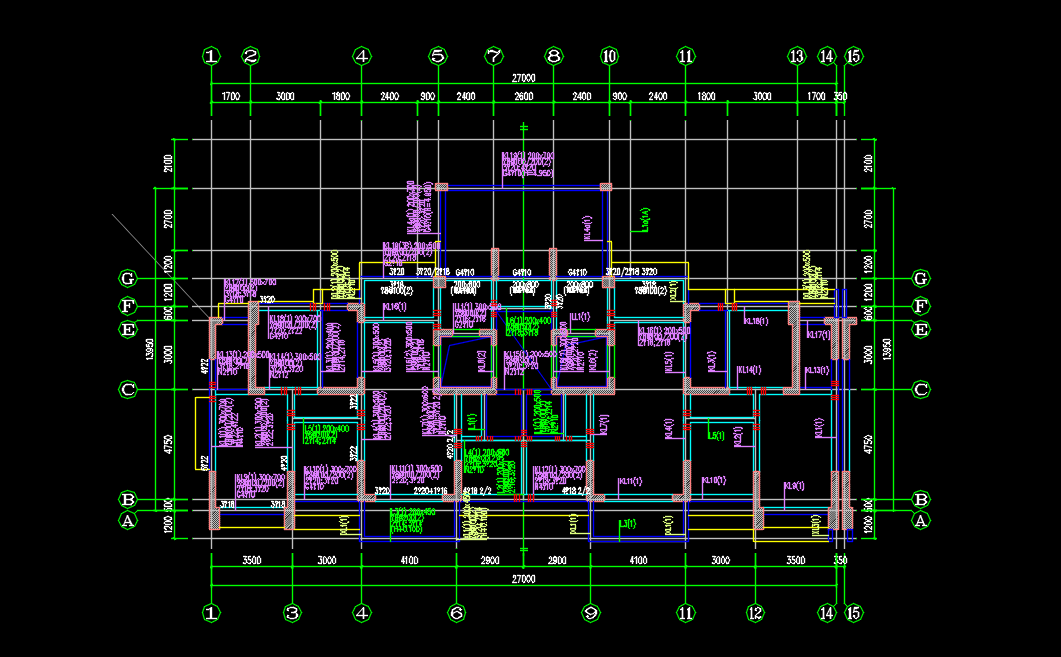

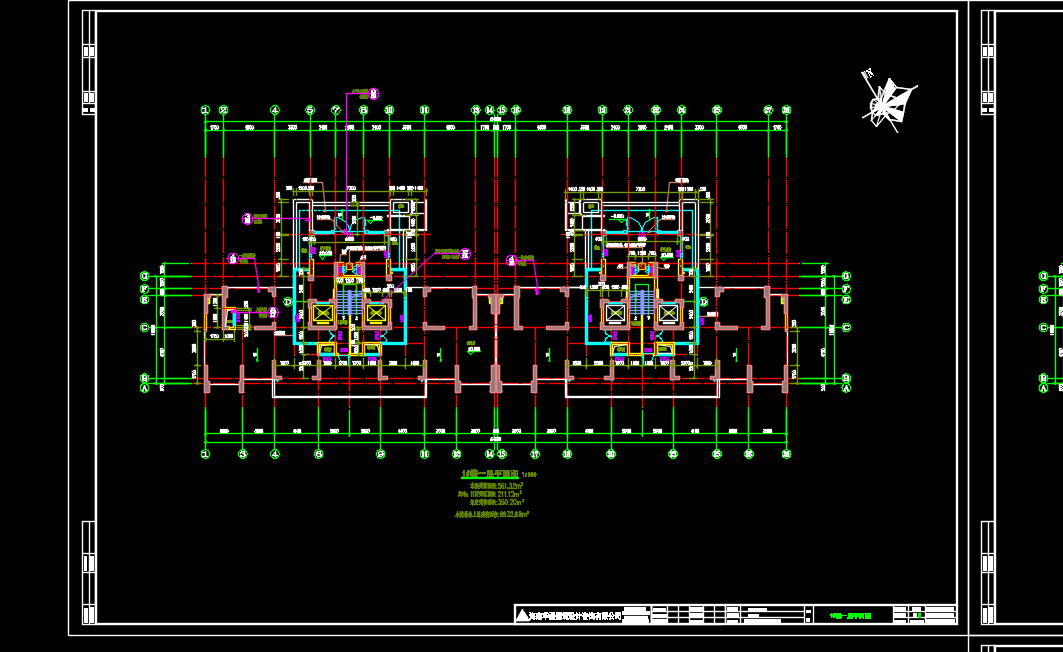

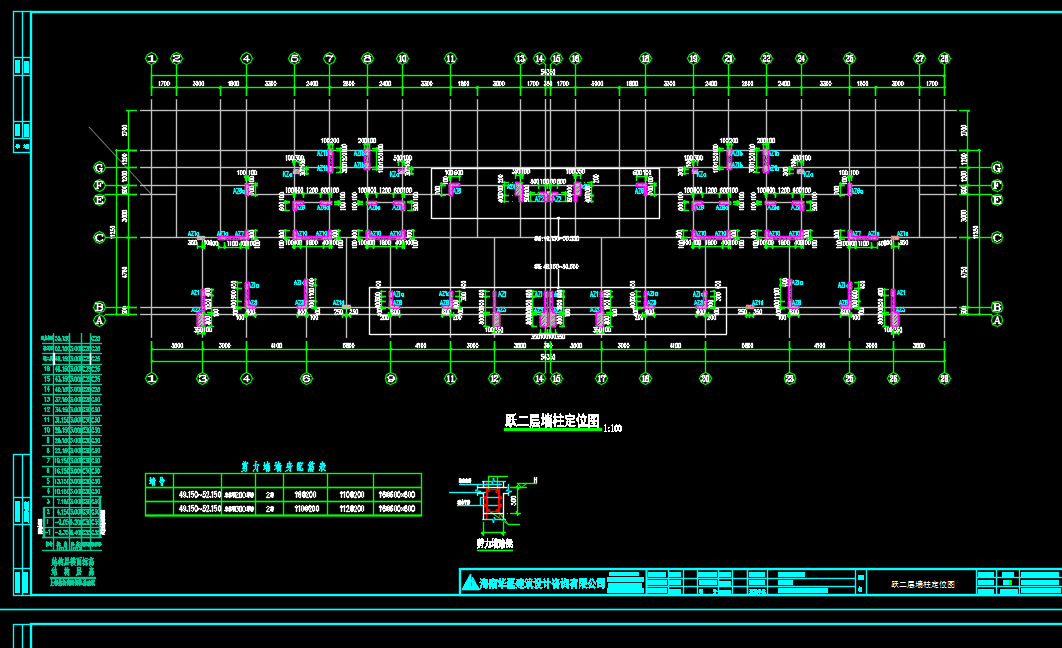

十六层剪力墙结构住宅楼施工图纸包括平面图、立面图、梁配筋图、屋顶梁配筋图、板配筋图、墙柱定位图等，供大家参考！
