农村公路桥梁涵洞施工图纸 （PDF格式 204页）

桥面总宽9.0m。主梁采用单向预应力混凝土结构，箱梁为单箱单室断面，顶面宽度为9.0m，底面宽度为5.0m，翼缘板长度为2.0m；箱梁根部断面梁高4.2m，合拢段断面梁高为2.5m，其间梁高按2 次抛物线变化；箱梁根部底板厚度为55cm，合拢段断面底板厚度为30cm，其间底板厚度按2 次抛物线变化；箱梁顶板厚度28cm，箱梁腹板厚度采用50、60cm 两种。在0 号块位置箱梁顶板、底板和腹板分别加厚到40cm、75cm 和80cm。

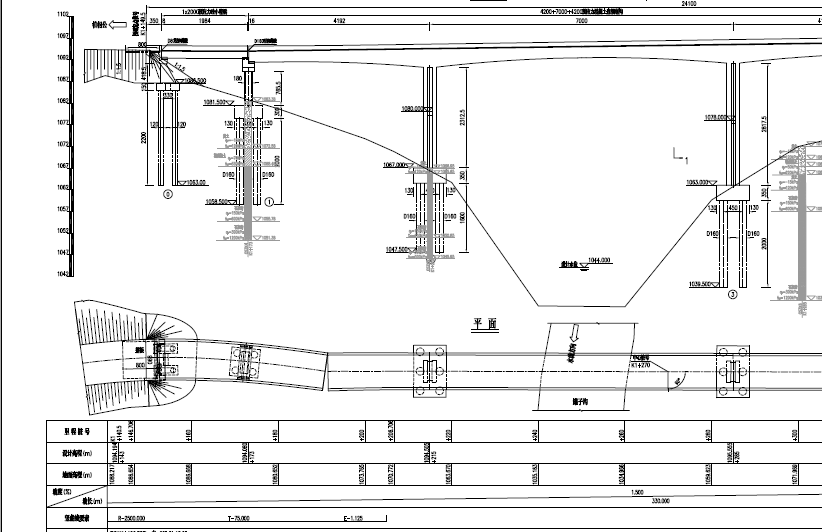

桥位平面图、桥位工程地质纵断面桥型总体布置、全桥主要工程材料数量表标准横断面布置、42+70+42m施工流程图、42+70+42m箱梁一般构造图、42+70+42m箱梁纵向预应力钢束布置42+70+42m箱梁纵向预应力断面布置、42+70+42m箱梁纵向预应力大样图及要素表、42+70+42m箱梁纵向预应力钢束数量表、42+70+42m箱梁纵向预应力管道定位钢筋及防崩钢筋构造、42+70+42m箱梁梁段普通钢筋构造
