本工程为医院改造工程,电源电压为380V/220V。照明配电箱进线采用VV-1000V聚氯乙烯电力电缆穿管暗敷,埋深0.7m,其余导线均用BV-0.5-500V塑料绝缘导线,穿PVC管分别埋入墙。

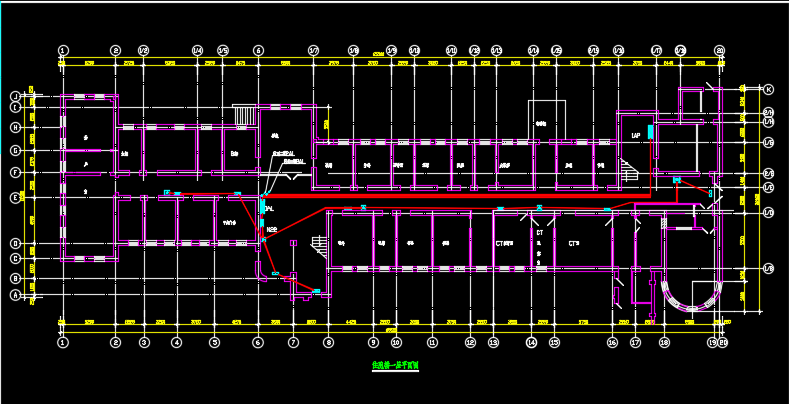

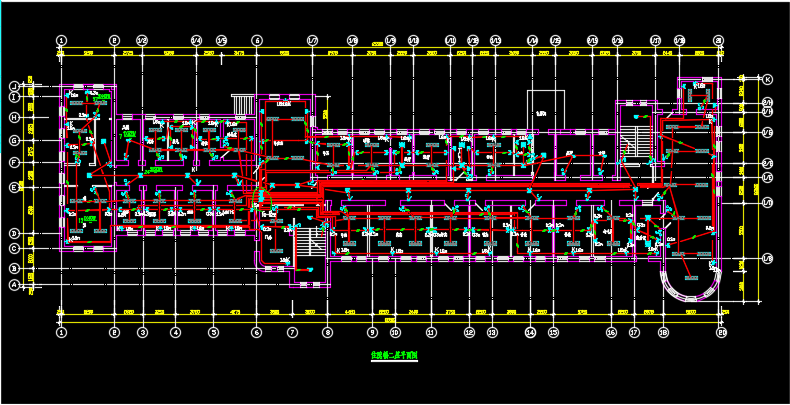

某医院改造照明施工图包括： 照明系统图、首层照明平面布置图、一层配电及应急疏散平面图、三层照明平面布置图、三层配电及应急疏散平面图等。
