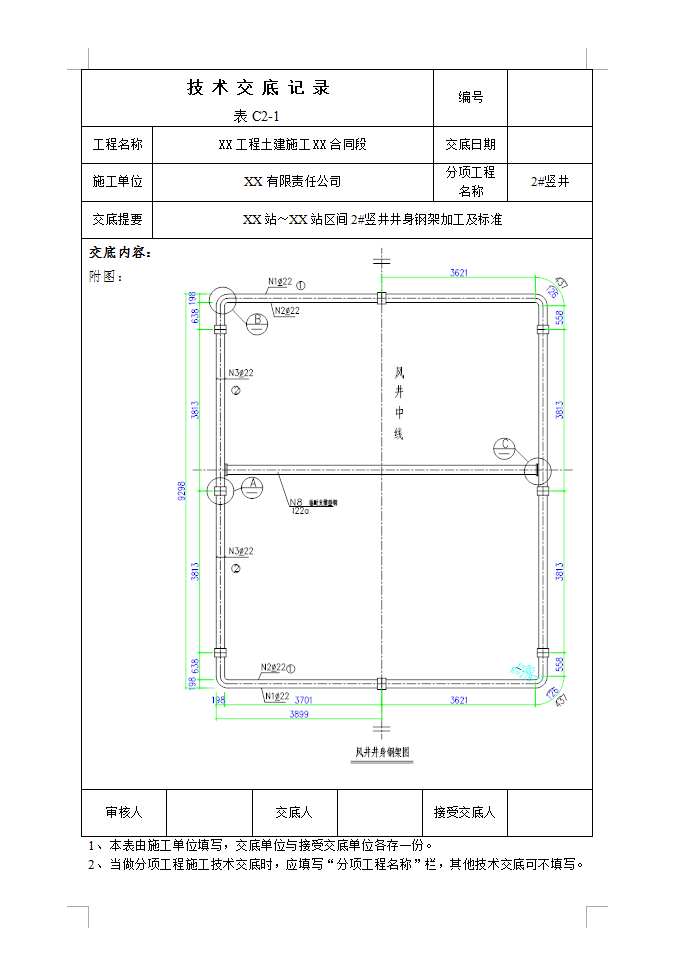

地铁工程竖井钢架技术交底

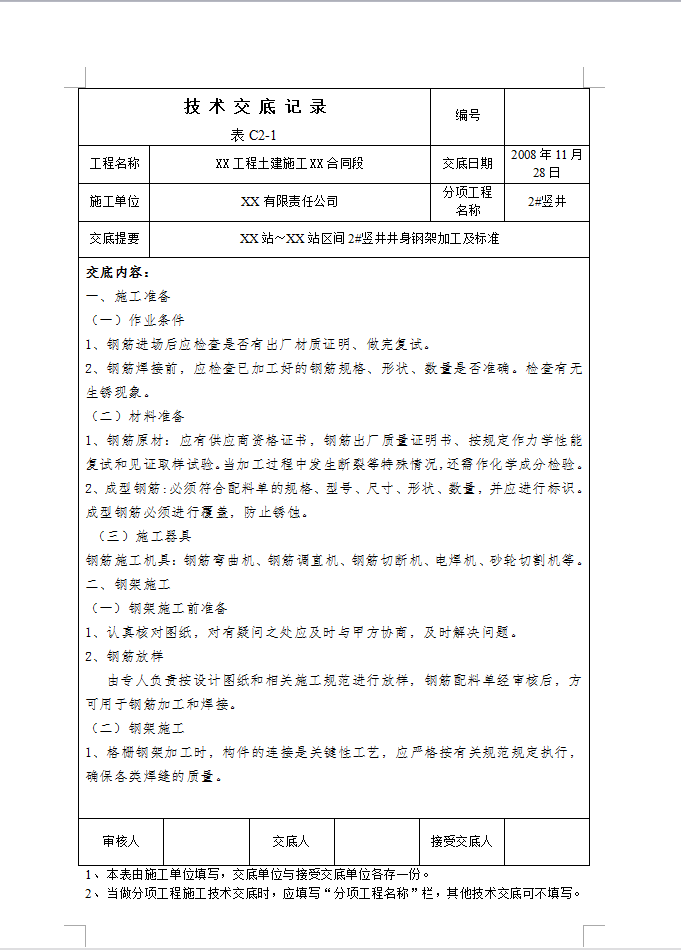

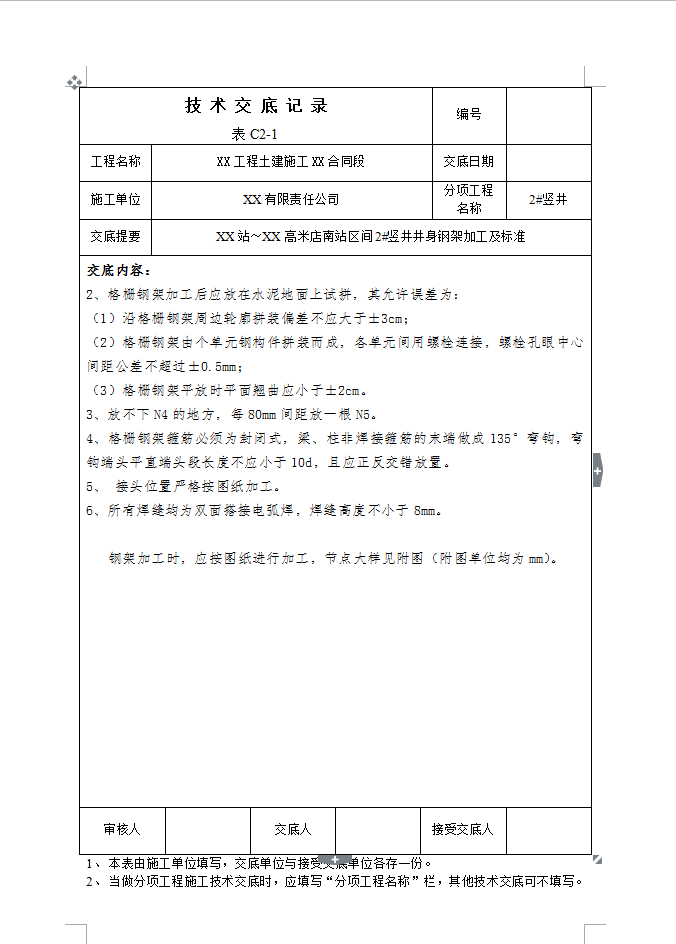

钢架施工:1、格栅钢架加工时，构件的连接是关键性工艺，应严格按有关规范规定执行，确保各类焊缝的质量。2、格栅钢架加工后应放在水泥地面上试拼，其允许误差为：（1）沿格栅钢架周边轮廓拼装偏差不应大于±3cm；
（2）格栅钢架由个单元钢构件拼装而成，各单元间用螺栓连接，螺栓孔眼中心间距公差不超过±0.5mm；（3）格栅钢架平放时平面翘曲应小于±2cm。3、放不下N4的地方，每80mm间距放一根N5。4、格栅钢架箍筋必须为封闭式，梁、柱非焊接箍筋的末端做成135°弯钩，弯钩端头平直端头段长度不应小于10d，且应正反交错放置。5、 接头位置严格按图纸加工。6、所有焊缝均为双面搭接电弧焊，焊缝高度不小于8mm。
