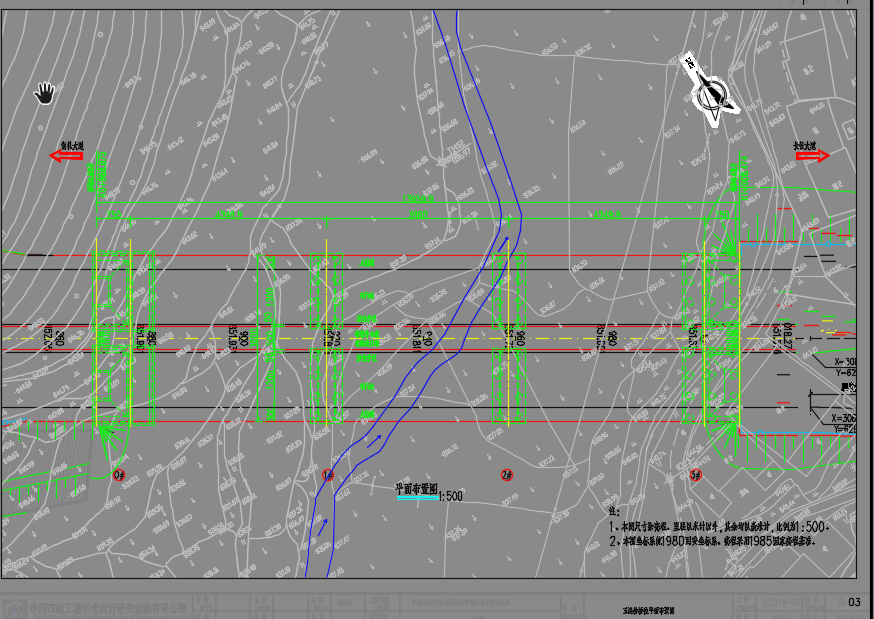

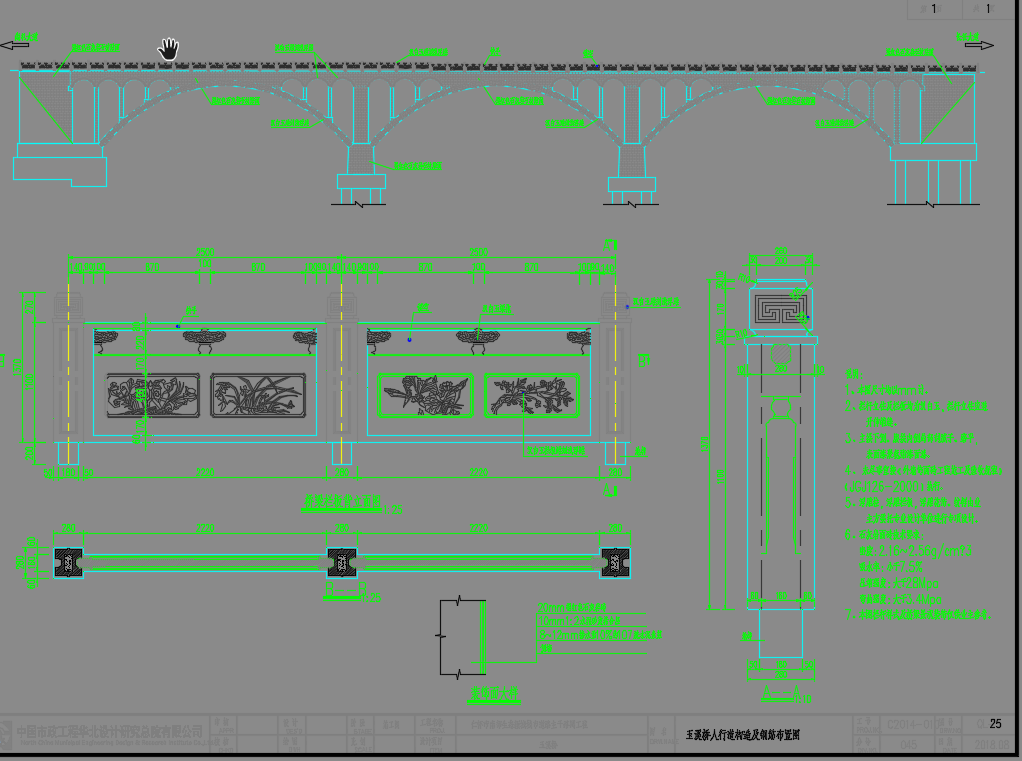

空腹上承式拱桥施工图纸包括桥位平面图、桥型布置图、主拱一般构造图、拱上建筑一般构造图、主拱钢筋布置图、拱座钢筋布置图、腹拱钢筋布置图、横墙钢筋布置图、拱上侧钢筋布置图、桥梁细部构造图、桥墩一般构造图、桥墩钢筋布置图、桥墩承台钢筋布置图、桥墩桩基钢筋布置图、桥台一般构造图、桥台侧墙帽钢筋布置图、桥台承台钢筋布置图、桥台桩基钢筋布置图、搭板一般构造图、人行道栏杆构造图及景观装饰图、桥面排水一般构造图等

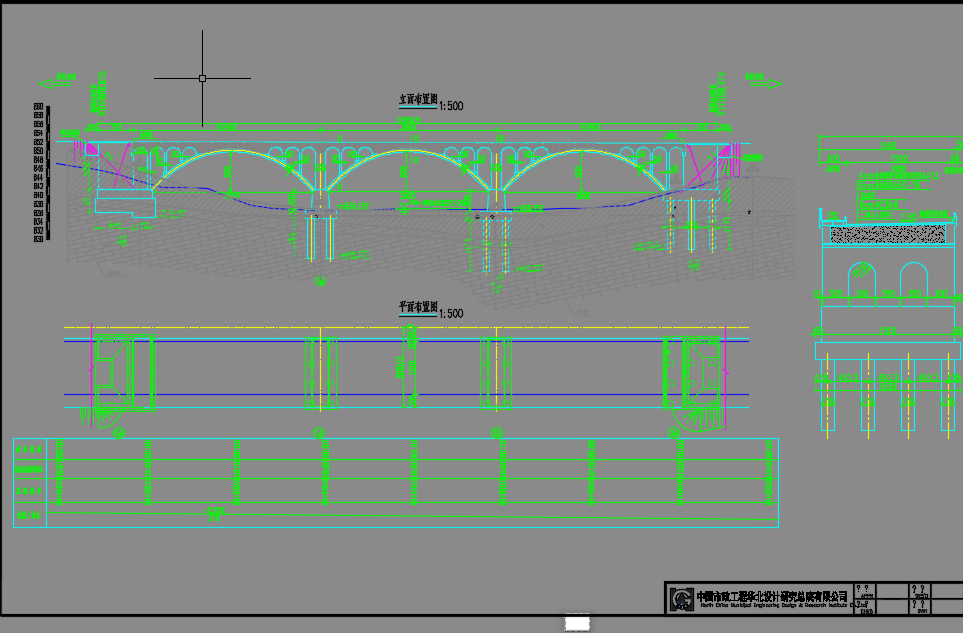

某桥为空腹上承式拱桥，全长139.599m，3跨，主拱净跨径为36m，净失高为9.0m，其中主拱计算跨径为36.61m，计算失高位9.14m。
桥面布置：36米=3.0米(人行道)+12米(车行道)+0.5米（防撞护栏）+5米(中央分隔带)+0.5米（防撞护栏）+12米(车行道)+3.0米(人行道)
桥面车行道设双向1.5%的横坡，由混凝土调坡层找坡，人行道设有2.0%的反向单向横坡。
5.2 主体设计

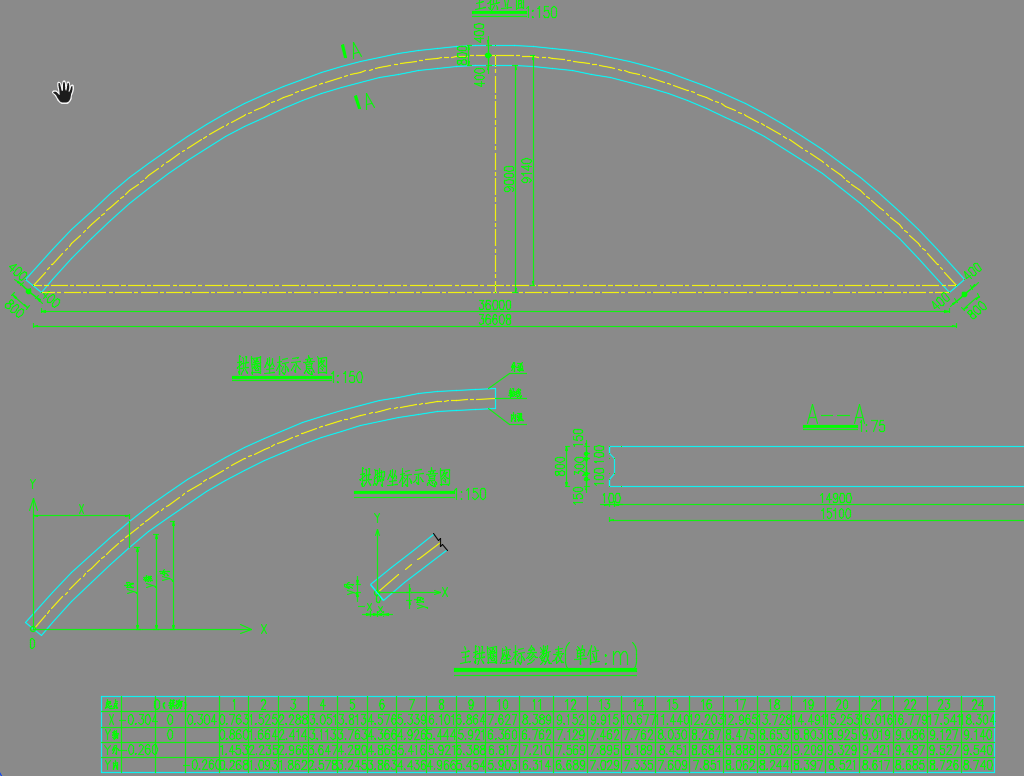

主拱：主拱圈为板拱，采用双幅形式，单幅主拱宽15.1m。主拱截面高0.8m，桥梁左右侧对称布置。桥梁净跨径36.0m，矢高9.0m，矢跨比1/4.0，拱轴线为悬链线，拱轴系数m取2.24。
基础：桥墩采用实体墩，基础采用承台接桩基础，桩基应嵌入中风化基岩面不小于3倍桩径；桥台采用重力式桥台，基础采用承台接桩基础，桩基应嵌入中风化基岩面不小于3倍桩径。

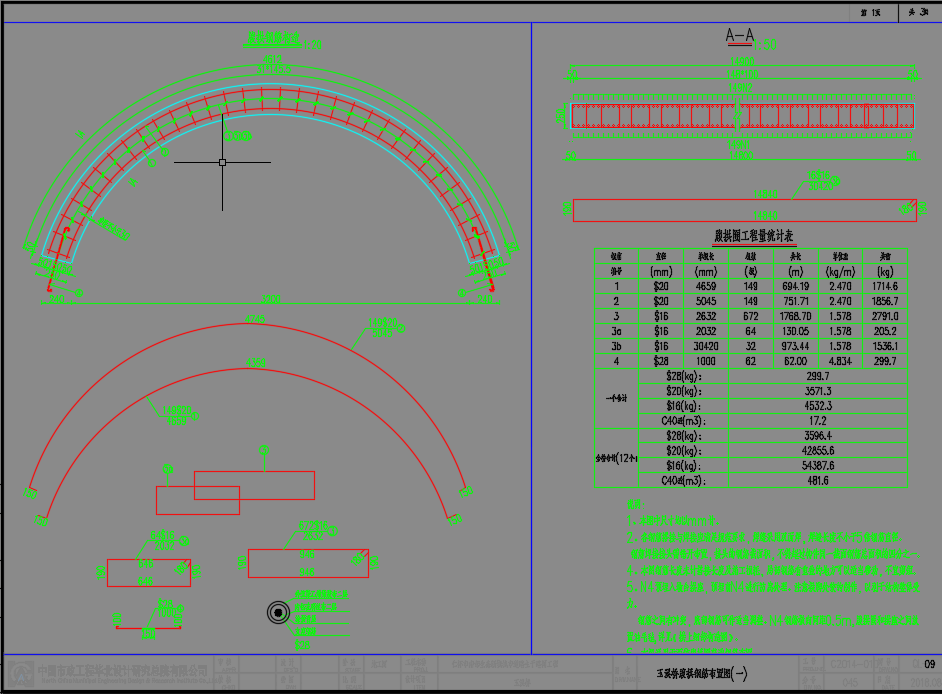

拱上建筑：主拱上方设置3.2m的腹拱，拱轴线采用圆弧拱腹拱拱圈采用板拱。拱上侧墙采用C30钢筋混凝土结构，拱上填料采用二灰土(夯实)，容重按容重在16.5~17.5kN/m3，在腹拱拱脚处设置C20混凝土护拱。
