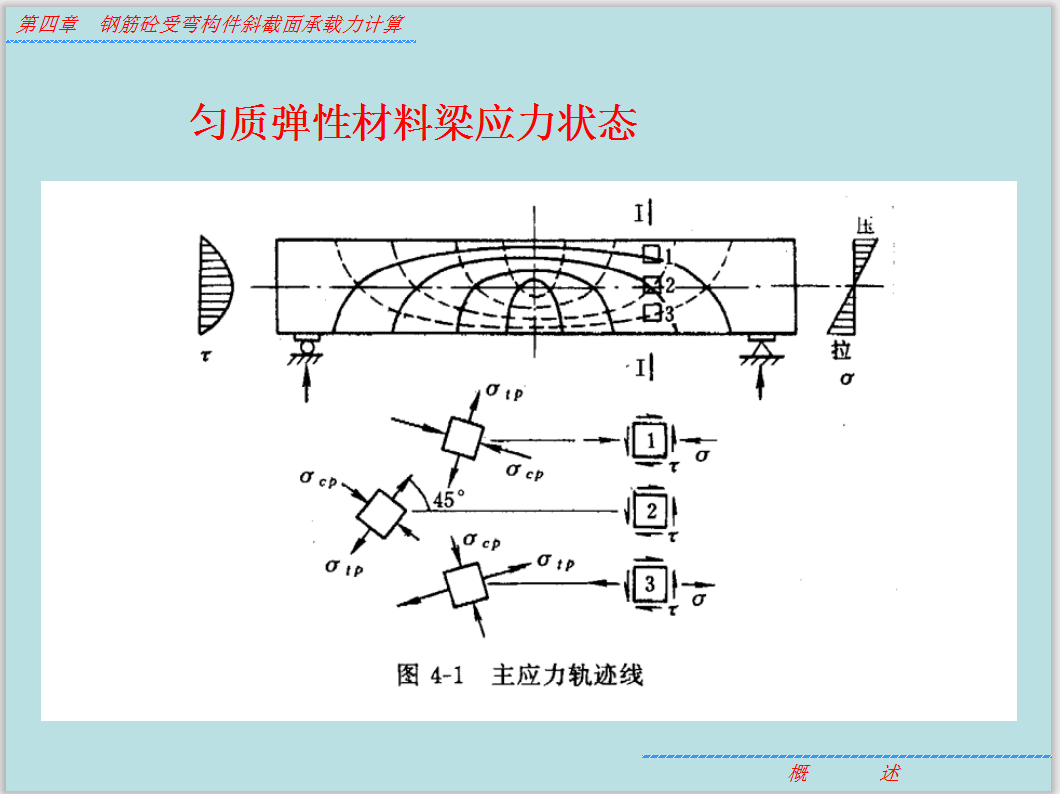

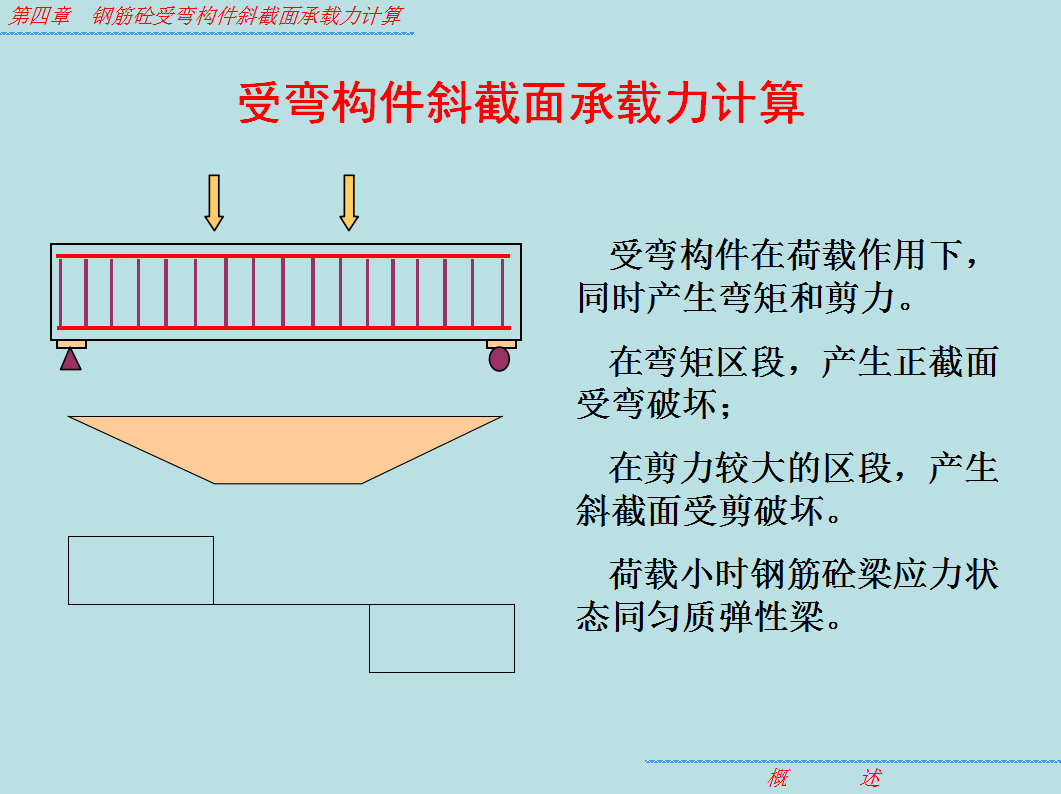

受弯构件在荷载作用下，同时产生弯矩和剪力。在弯矩区段，产生正截面受弯破坏；在剪力较大的区段，产生斜截面受剪破坏。荷载小时钢筋砼梁应力状态同匀质弹性梁。

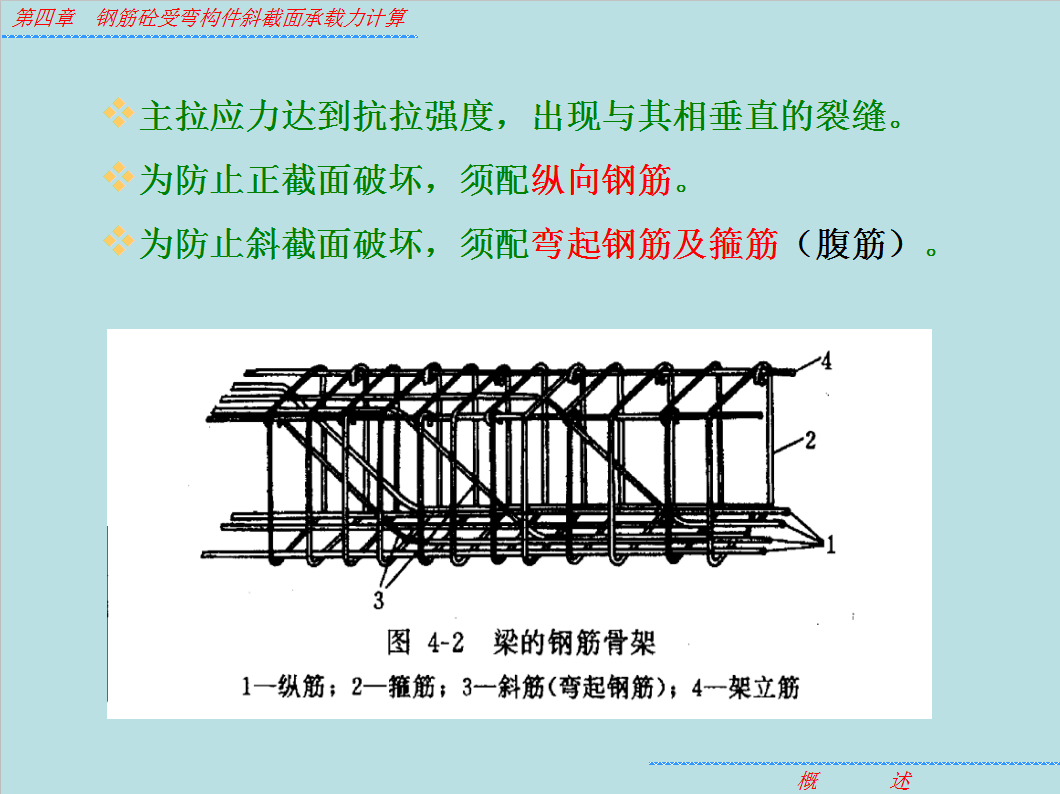

主拉应力达到抗拉强度，出现与其相垂直的裂缝。
为防止正截面破坏，须配纵向钢筋。
为防止斜截面破坏，须配弯起钢筋及箍筋（腹筋）。
一出现斜裂缝，很快形成临界斜裂缝，延伸到梁顶集载作用点，整个截面裂通。承载力急剧下降，破坏荷载比斜裂缝形成时的荷载增加不多，脆性性质显著。砼余留截面上剪应力上升，主拉应力超过砼抗拉强度而斜向拉坏，称为斜拉破坏。破坏取决于砼的抗拉强度。
出现垂直裂缝和微细的斜裂缝，―根形成临界斜裂缝，压区砼截面不裂通。破坏过程比斜拉破坏缓慢，破坏荷载高于斜裂缝出现时荷载。余留截面主压应力超过砼在压力和剪力共同作用下的抗压强度而破坏，称为剪压破坏。破坏取决于砼复合应力（剪压）的强度。
主压应力的方向沿支座与荷载作用点的连线。靠近支座梁腹部出现大体平行的斜裂缝，梁腹被分割成几个倾斜的受压柱体。过大的主压应力将梁腹砼斜向压碎，称为斜压破坏。破坏取决于砼的抗压强度。
无腹筋梁的受剪破坏都是脆性的。
斜拉破坏为受拉脆性破坏，脆性性质最显著；
斜压破坏为受压脆性破坏；
剪压破坏界于受拉和受压脆性破坏之间。
剪跨比反映了弯矩和剪力的相对大小，也是正应力和剪应力的相对关系。
由于梁顶集载及支座反力的局部作用，使压区砼，还受有垂直正应力,减小压区主拉应力，有可能阻止斜拉破坏的发生。
l值增大，集载的局部作用不能影响到支座附近的斜裂缝时，斜拉破坏就会发生。
