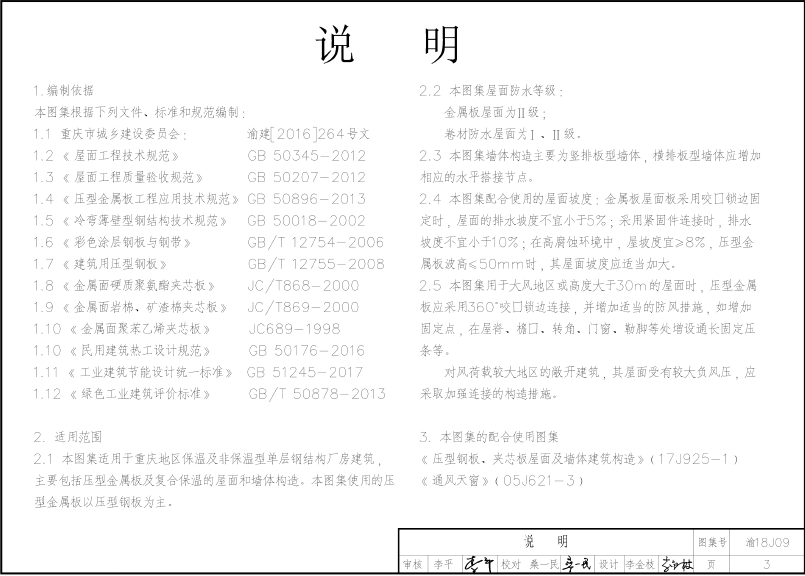

本图集适用于重庆地区保温及非保温型单层钢结构厂房建筑主要包括压型金属板及复合保温的屋面和墙体构造。本图集使用的压型金属板以压型钢板为主
2.2本图集屋面防水等级:
金属板屋面为II级;卷材防水屋面为[、II级。
2.3本图集墙体构造主要为竖排板型墙体,横排板型 墙体应增加相应的水平搭接节点。
2.4本图集配合使用的屋面坡度:金属板屋面板采用咬口锁边固定时，屋面的排水坡度不宜小于5%;采用紧固件连接时,排水坡度不宜小于10%;在高腐蚀环境中，屋坡度宜≥8%, 压型金属板波高≤50mm时,其屋面坡度应适当加大。
