供热管道及其附件补偿器 21P

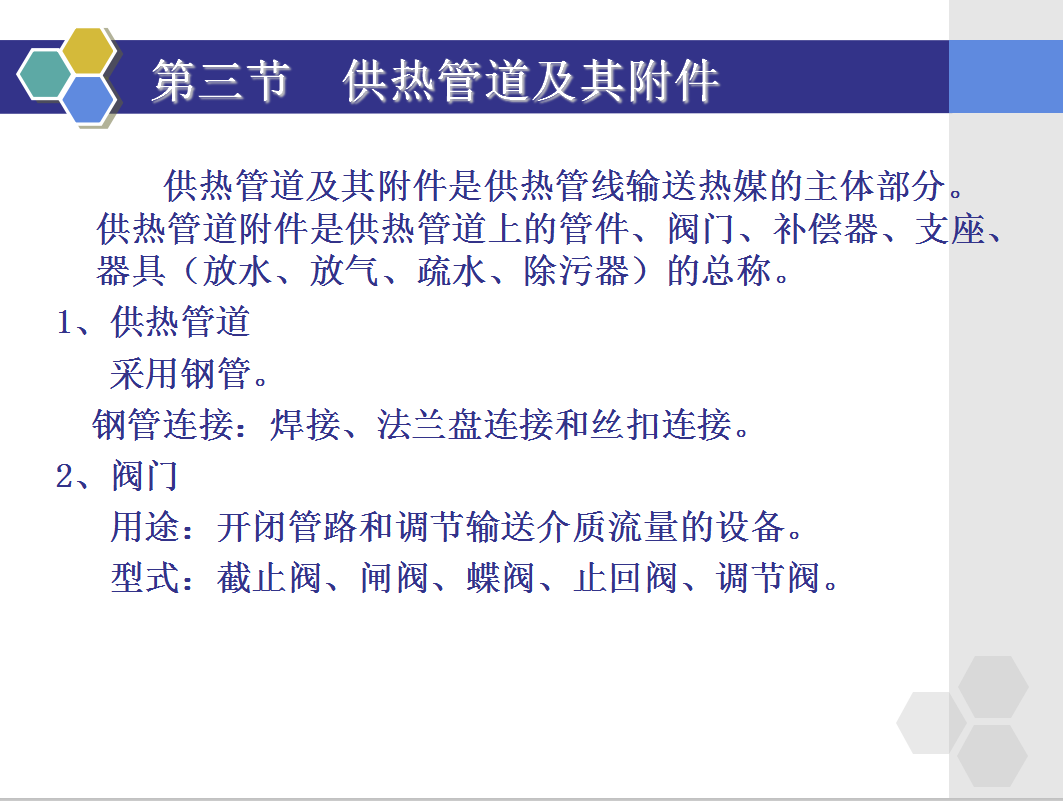

供热管道及其附件是供热管线输送热媒的主体部分。供热管道附件是供热管道上的管件、阀门、补偿器、支座、器具（放水、放气、疏水、除污器）的总称。
1、供热管道
采用钢管。
钢管连接：焊接、法兰盘连接和丝扣连接。
2、阀门
用途：开闭管路和调节输送介质流量的设备。

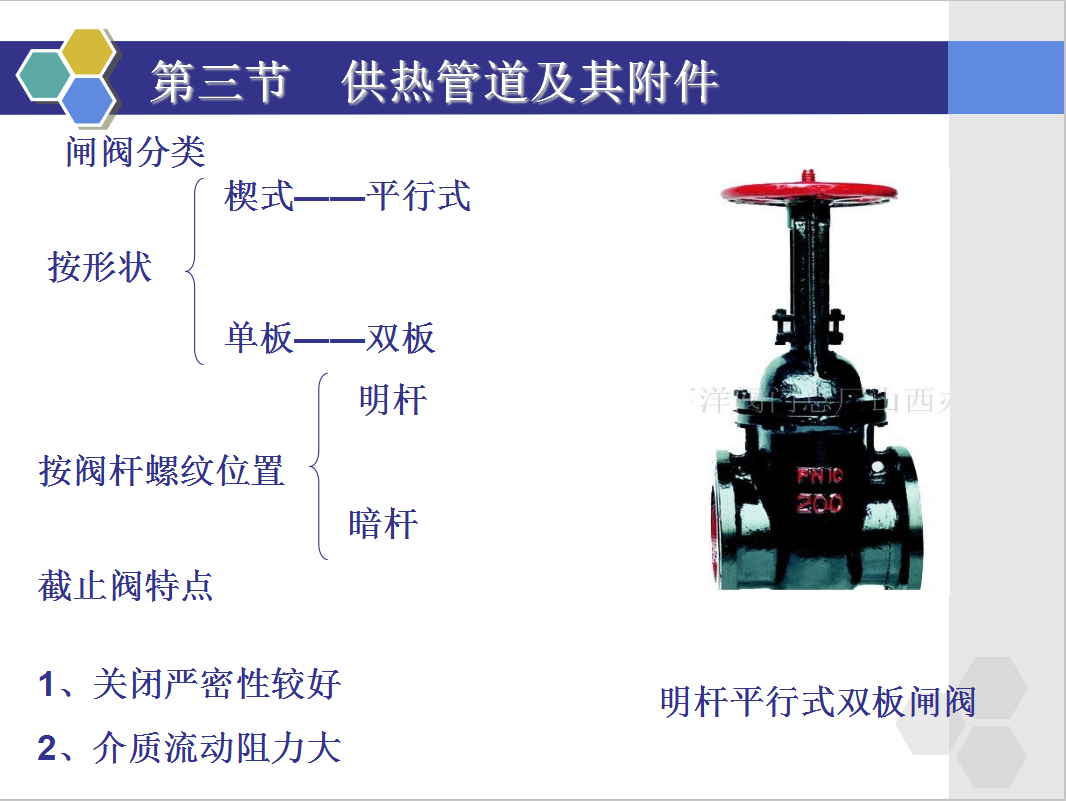

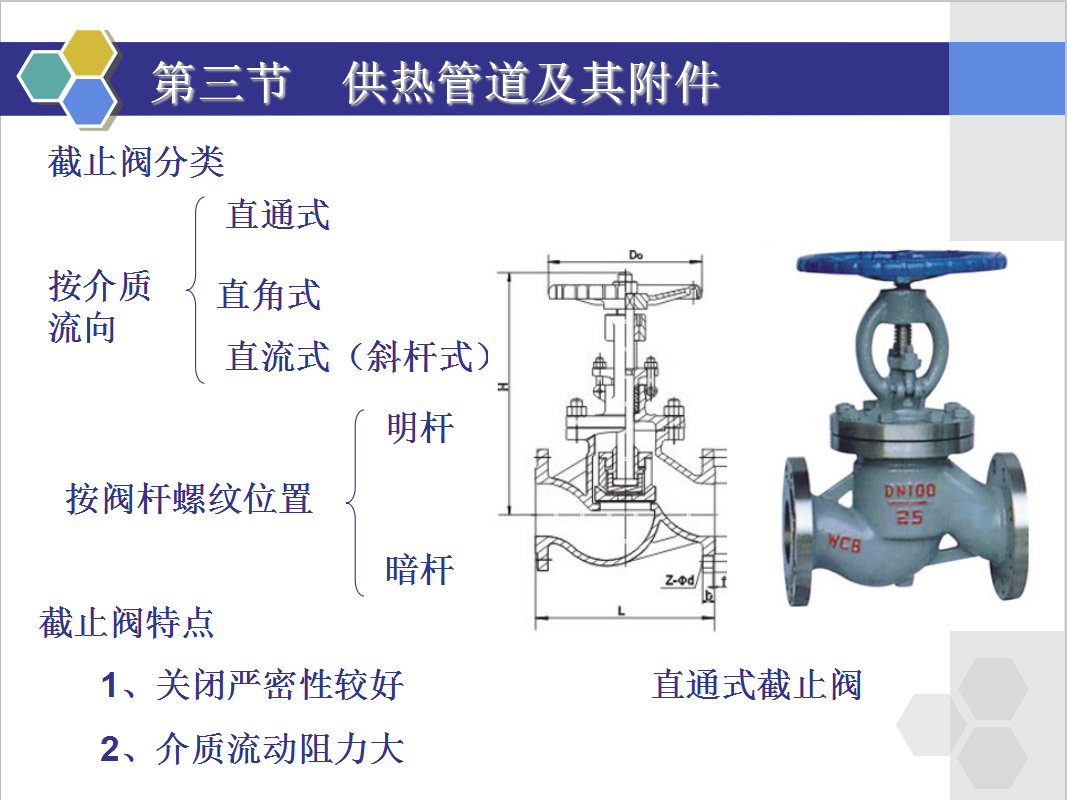

型式：截止阀、闸阀、蝶阀、止回阀、调节阀。
12.5.1 供热管道的排水、放气与疏水装置
为了在需要时排除管道内的水，放出管道内聚集的空气和排出蒸汽管道中的沿途凝水，供热管道必须敷设一定的坡度，并配置相应的排水、放气及疏水装置。
如图12-28所示，热水和凝结水管道的低点处(包括分段阀门划分的每个管段的低点处)，应安装排水装置。排水装置应保证一个排水段的排水时间不超过下面的规定：对于DN≤300mm的管道，排水时间为(2～3)h；对于DN350～500mm的管道，排水时间为（4～6）h；对于DN≥600mm的管道，排水时间为(5～7)h，规定排水时间主要是考虑在冬季出现事故时能迅速排水，缩短抢修时间，以免采暖系统和管路冻结。
放气装置应设在管段的最高点，如图12-28所示。放气管直径需根据管道直径来确定。
为排除蒸汽管道的沿途凝水，蒸汽管道的低点和垂直升高管段前应设置启动疏水和经常疏水装置。同一坡向的管段，在顺坡情况下每隔400～500m，逆坡时每隔200～300m应设启动疏水和经常疏水装置。
