三层框架结构幼儿园全套施工图纸（含水暖电）

本工程位于xx。工程总用地约200.82亩。规划总建筑面积507306平方米；其中地上建筑面积395481平方米,地下车库建筑面积111825平方米。本子项为33#楼,建筑物高度为12.710m，结构形式为框架结构。设计使用年限为50年。建筑结构安全等级为二级结构的重要性系数为1 .0。地下室耐火等级为一级。抗震设防烈度为七度。

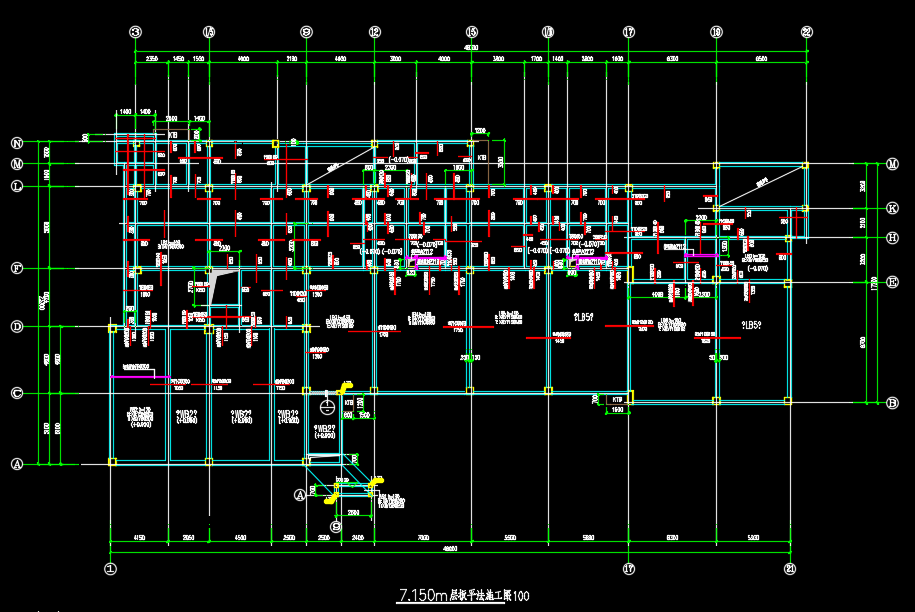

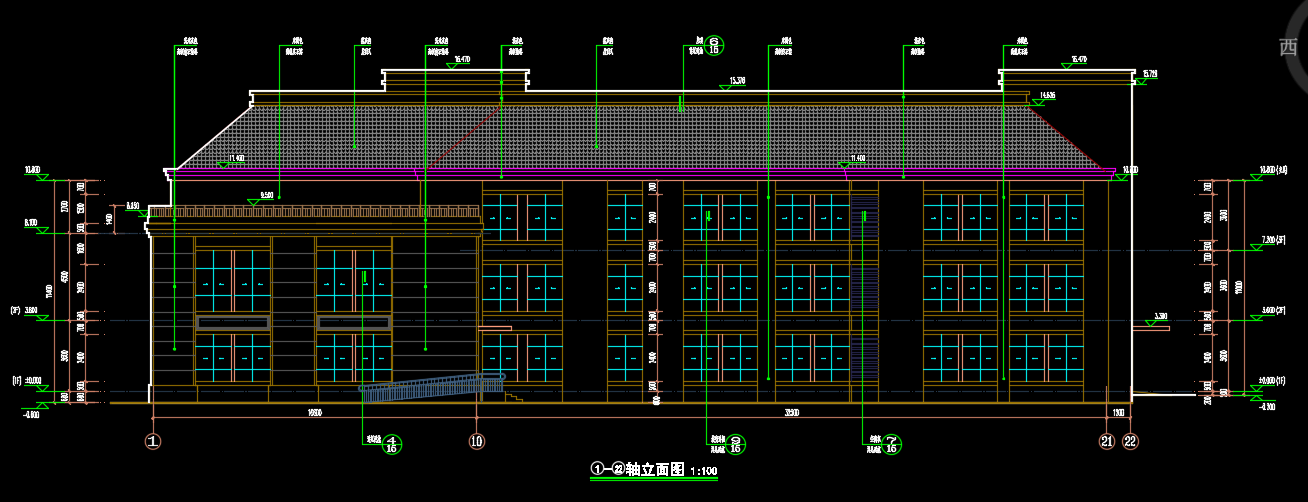

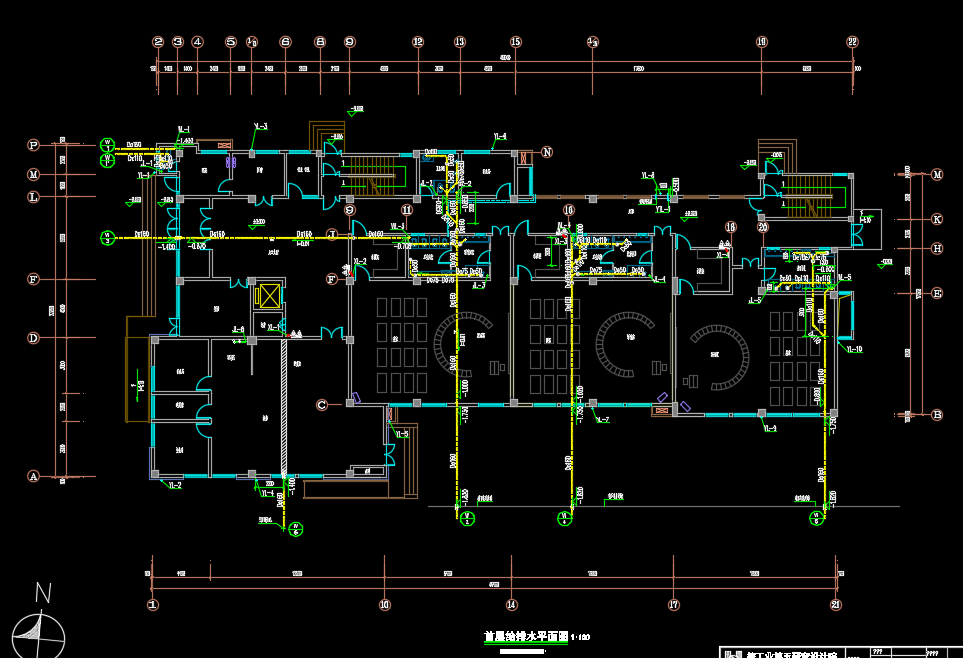

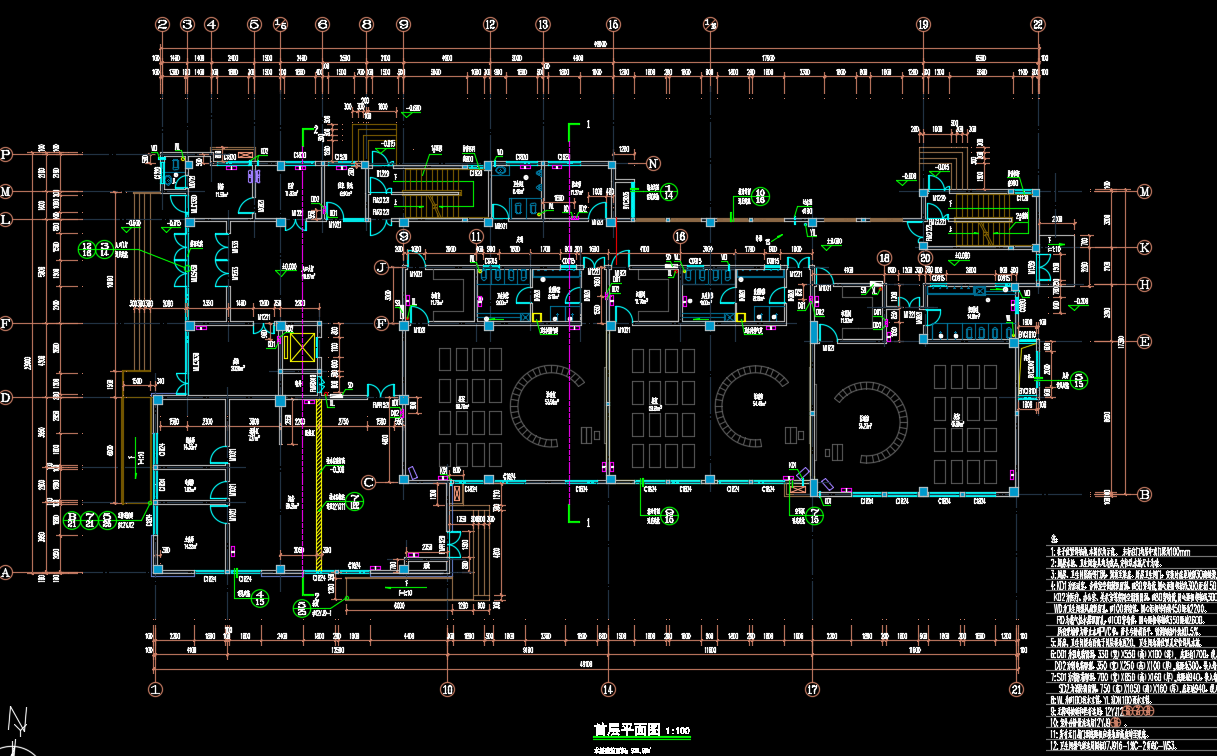

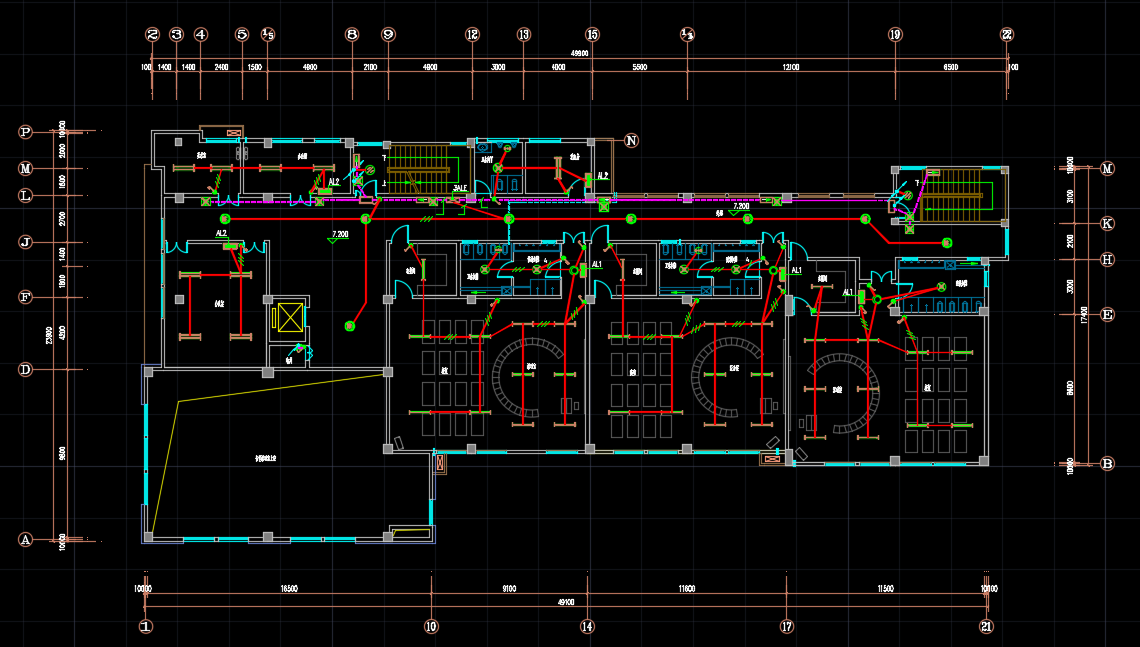

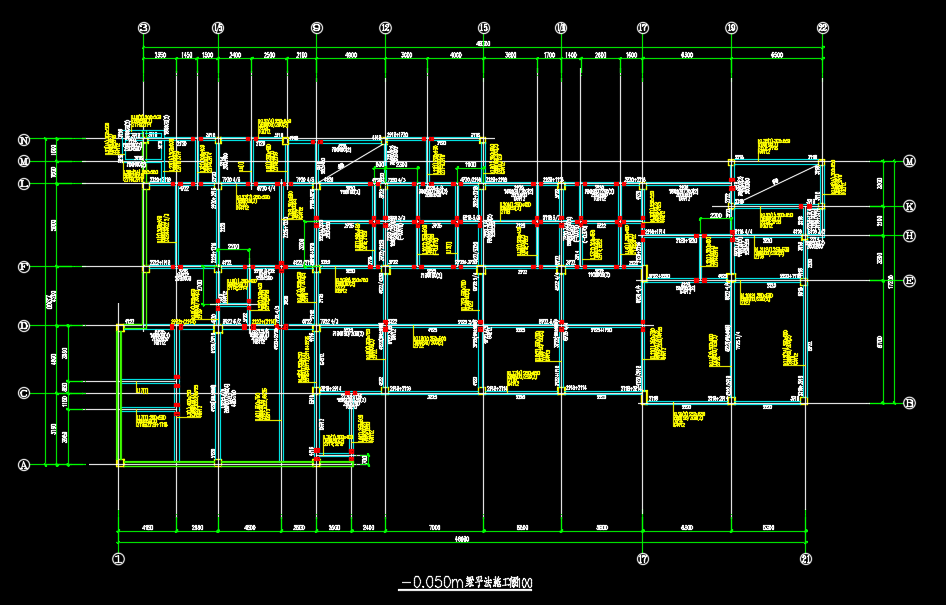

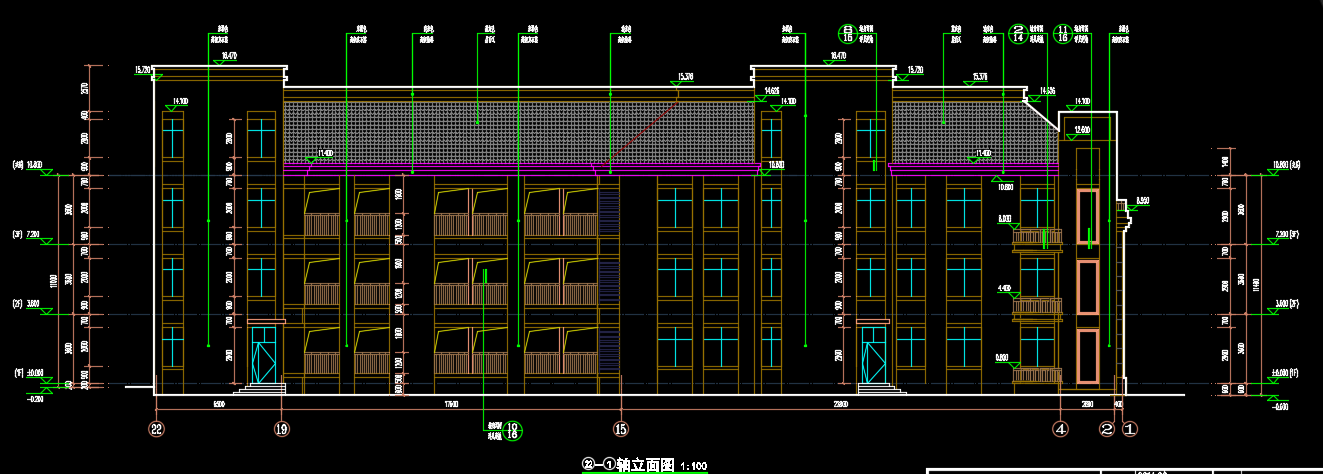

三层框架结构幼儿园全套施工图纸（含水暖电）包括了总平面定位图、首层平面图、三层平面图、阁楼层平面图、屋顶平面图、楼梯详图、立面图、卫生间详图、门窗详图、-0.050m板平法施工图、3.550m板平法施工图、10.750m板平法施工图、10.750m梁平法施工图、屋面层板平法施工图、屋面层梁平法施工图、1#楼梯施工图、2#楼梯施工图、节点详图、地下一层通风及供暖管线平面图、三层供暖通风平面图、供暖系统图、二层给排水平面图、自动喷淋系统展开图、排水系统图等。
