防护面积：
第一防护单元
2139
m2，第二防护单元
4499
m2
平时功能
：
第一防护单元：汽车库，第二防护单元：汽车库
战时功能：
第一防护单元：核6级常6级二等人员掩蔽所，第二防护单元：核5级常5级中心医院及战时电站
掩蔽人数：
第一防护单元：1200
，第二防护单元：400
设计内容
本XX防空地下室工程战时清洁式、滤毒式、隔绝式通风的施工图设计。
人防通风防护技术措施
1.战时滤毒通风时,应确保工事内不小于50Pa的超压值,同时应严格控制滤毒新风量不能超过过滤吸收器所容许通过的额定风量(每台过滤器通过的新风量应小于1000m/h),战时防化值班室设置防化测压装置一套.
2.设置在染毒区内的进.排风管均采用3mm厚的钢板气密性焊接成型，其抗力和密闭防毒性能均应满足战时需要，且风管应有0.5%的坡度坡向室外.
3.设置在染毒区的各设备与风管的连接,以及设备与设备之间的连接,风管管段之间的连接,原则上采用焊接,无论采用焊接还是法兰连接，均应保证连接密实，气体不得渗漏.
4.穿过密闭墙的风管(包括PS型自动超压排气阀门的穿墙管、测压装置的穿墙管等)应采取防护密闭措施,即于穿墙管段上应焊接密闭翼环,并于在土建工程施工时直接预埋于墙体，其做法请详见09FT-01、09FT-02、09FT-03。

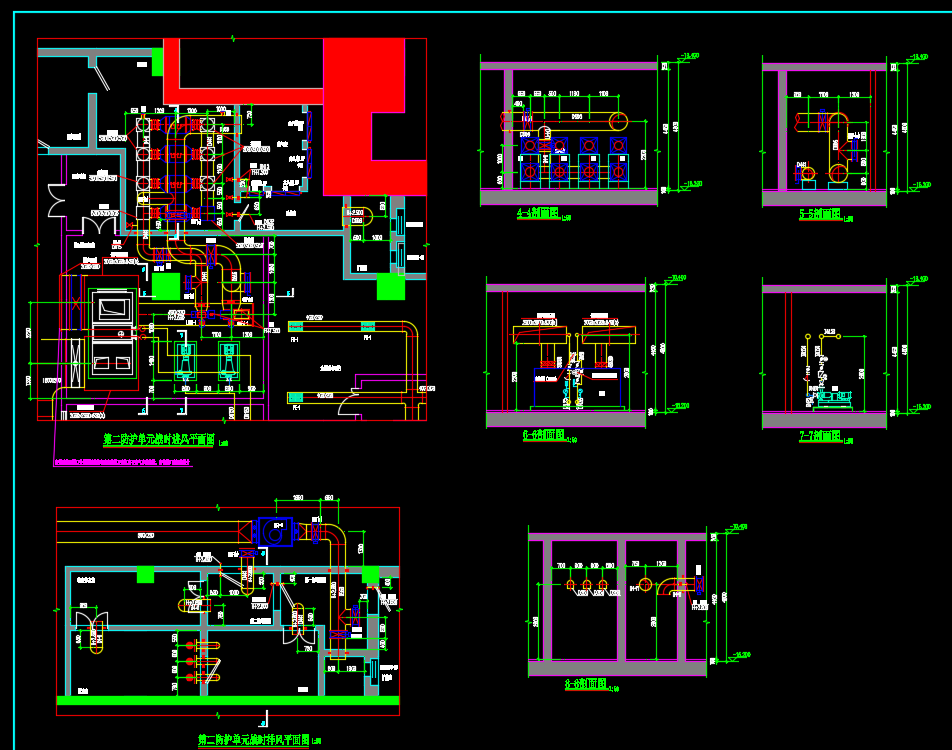

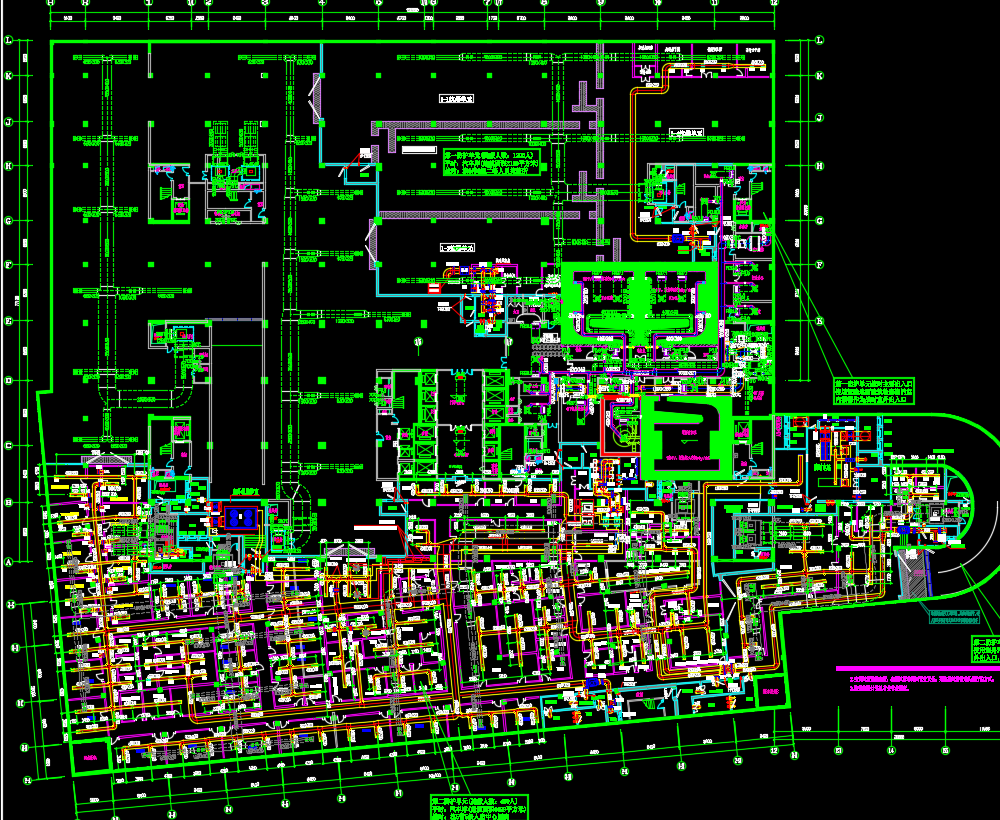

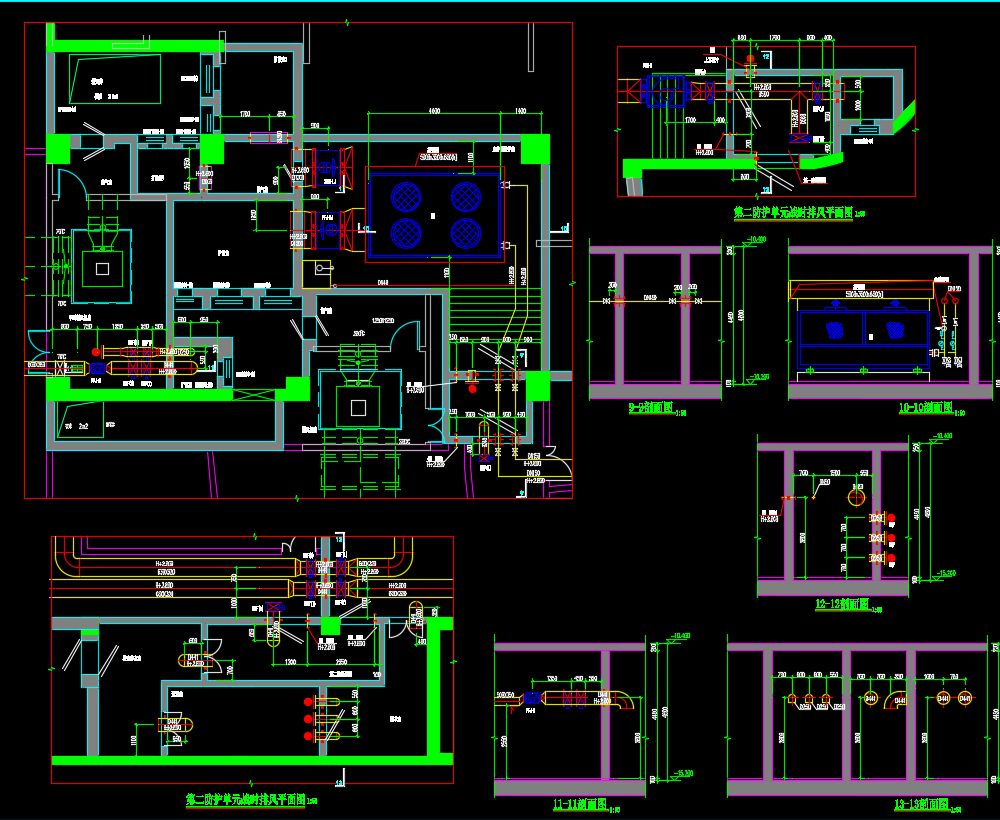

某医院门诊地下室人防暖通施工图纸，包括：通风系统原理图、空调水系统原理图、排风平面图、排风剖面图、通风平面图、通风剖面图、排风机安装图等
