项目位于XX地块,占地面积约为85384.59�O，计划建设建筑面积约135059.36�O，其中地上建筑面积100459.02�O，地下建筑面积34600.34�O。
设计内容
本次设计为XX产业技术研究院一期项目建设工程施工图设计，主要内容为：红线范围内，本项目总平面施工图设计，包括建（构）筑物定位、道路场地工程、围墙工程、管网综合布置（详细管网设计详见各专业施工图）等内容。绿化环境景观详细设计由顾客另行委托具有相应资质的园林景观设计单位设计，本次设计仅考虑绿化布置指标控制。
建筑定位和设计标高
1 本设计测量坐标系与地形图一致。建（构）筑物施工定位放线详见总平面布置图。定位坐标为建（构）筑物的轴线交点。由于地形图与实际地形可能出现误差，放线时应根据实际情况各方协商后调整定位坐标。
2 本设计高程与地形图一致。建（构）筑物+0.000设计标高相当于绝对标高详见总平面布置图。设计标高与平整场地后地面标高可能出现误差，施工时应根据实际情况各方协商后调整设计标高。
3 建构筑物详见建筑专业施工图。
热水系统
5#孵化中心/产研院总部楼冬季需用热水，拟在11#车库负一层设燃气锅炉房1座。根据暖通专业资料，计算热负荷为小时最大供热量2067kW。锅炉房选用ZRQ-N-L100型冷凝真空热水机组2台，单台额定热功率为1163kW,供回水温度60/50℃，锅炉热效率104%，总装机容量为2.326MW。热水系统耗电输热比为0.0035＜0.0044。
天然气系统
锅炉房天然气耗量：小时最大耗量226Nm3/h，用气压力10～15kPa。天然气由市政中压天然气干管供应，经室外锅炉专用调压柜减压后供至锅炉房，供气压力为15kPa。

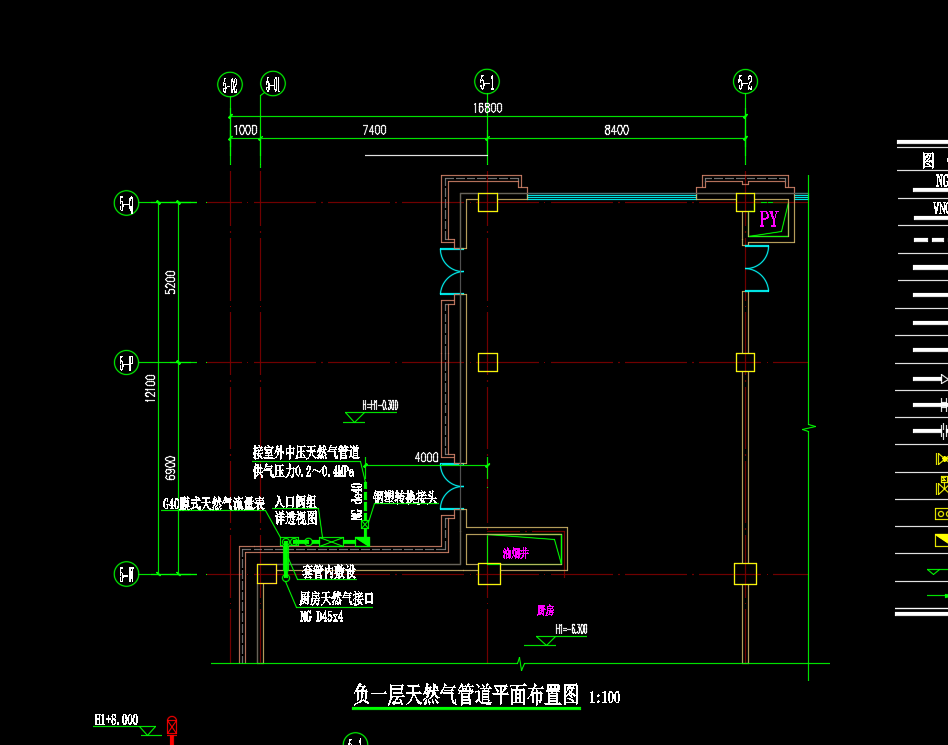

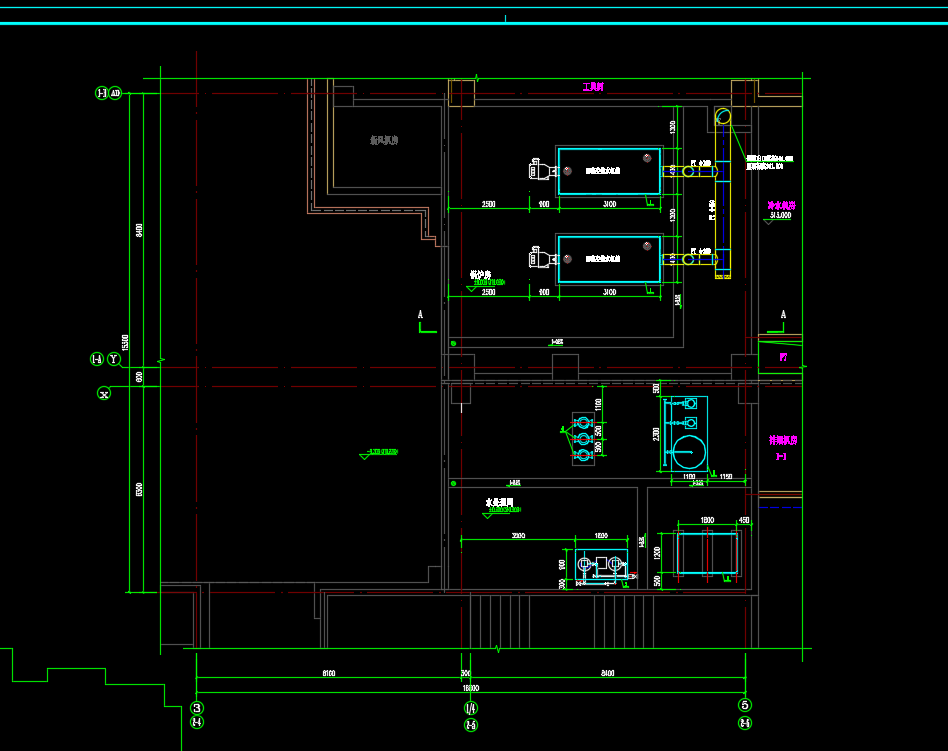

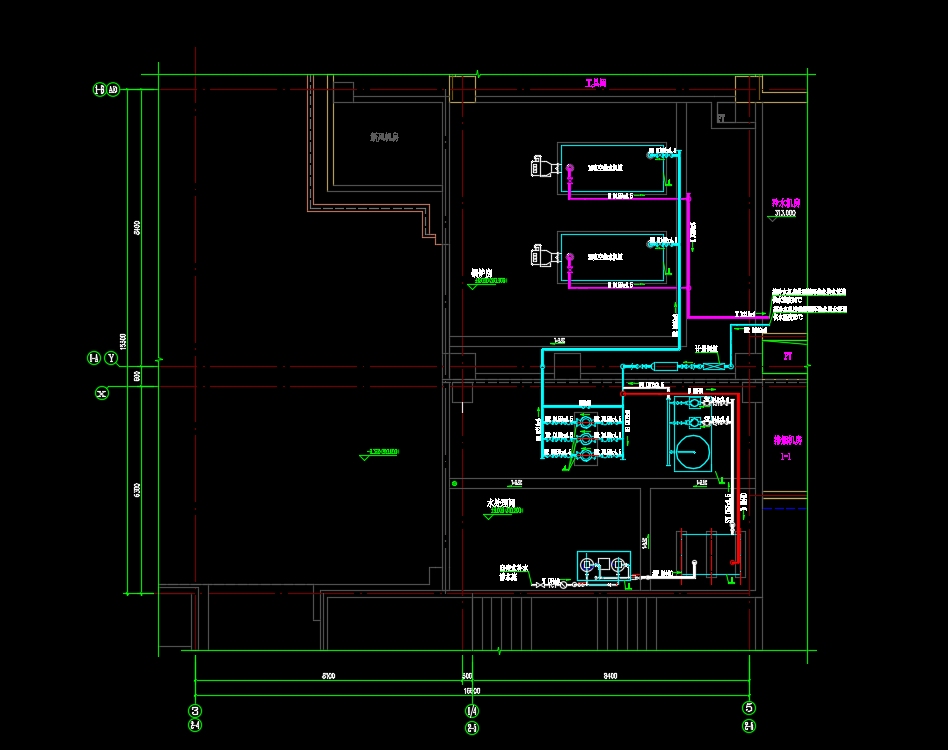

某大学产业技术研究院动力施工图纸，包括：总平面布置图、道路及竖向布置图、消防布置图、绿化布置图、综合管网布置图、场地构造图、绿色建筑总平面布置图、天然气管道平面布置图、天然气管道透视图、热力系统图、设备平面布置图、水管道透视图等
