通风工程识图（PDF格式）39P

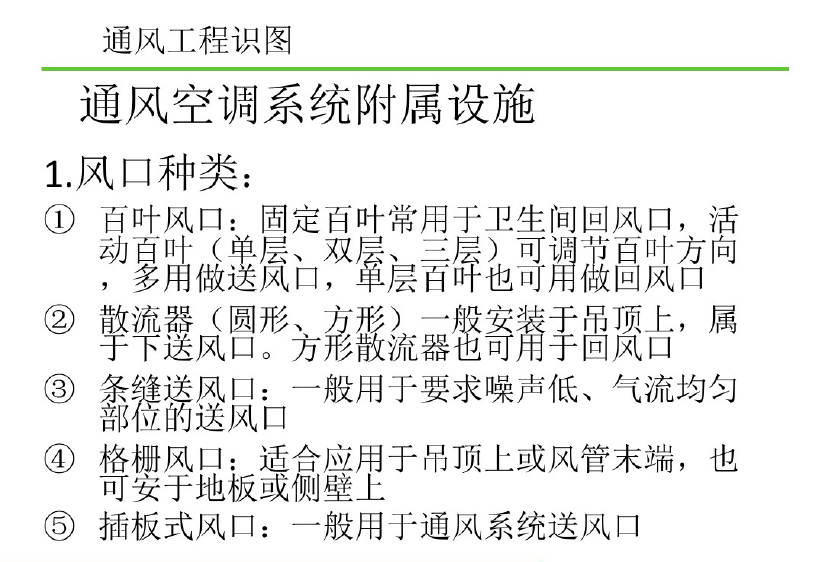

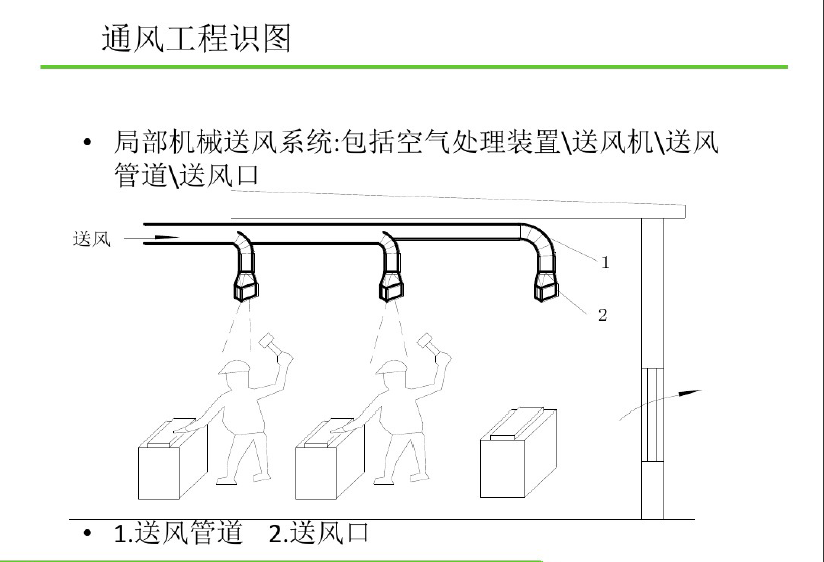

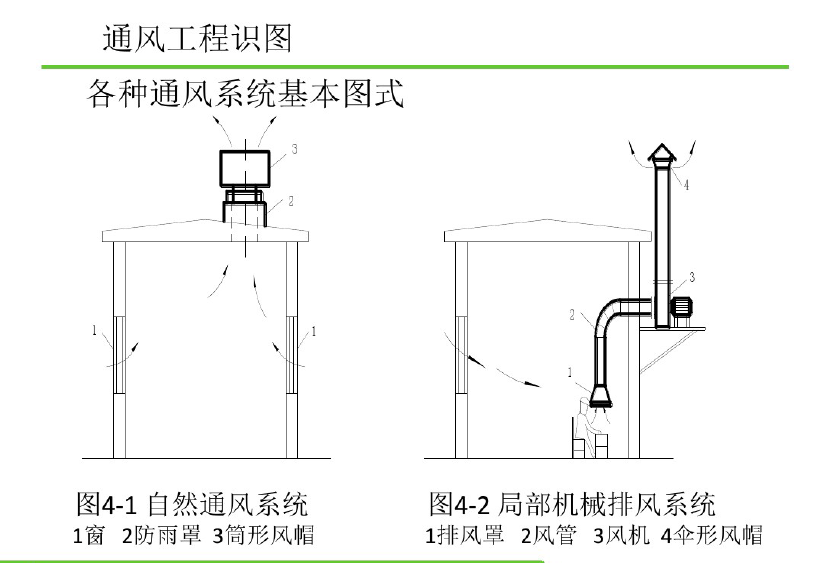

1.风口种类:①百叶风口:固定百叶常用于卫生间回风口，活动百吐，(单层、双层、三层).可调节百叶方向，多用做送风口，单层百吁也可用做回风口。②散流器_ (圆形、方形)一般安装于吊顶上，属于下送风口。方形散流器也可用于回风口。③条缝送风口:一般用于要求噪声低、气流均匀部位的送风口。④格栅风口:适合应用于吊顶上或风管末端，也可安于地板或侧壁上。⑤插板式风口:一般用于通风系统送风口。2.阀门：1)调节阀:调节送风量，安装于总管、支管或送风口前，常用的形式有碟阀、对开多叶调节阀、三通调节阀等。2)防火阀:防止火灾蔓延。一般设于风管经过有火灾危险房间时、垂直风管与水平管道分支处.的水平管道上、防火墙两侧、施工缝两侧。3)止回阀:为防止风机停止运转后气流倒流，常用止回阀，设于风机送风口4)风机启动阀
