某热电厂供热管网施工组织设计

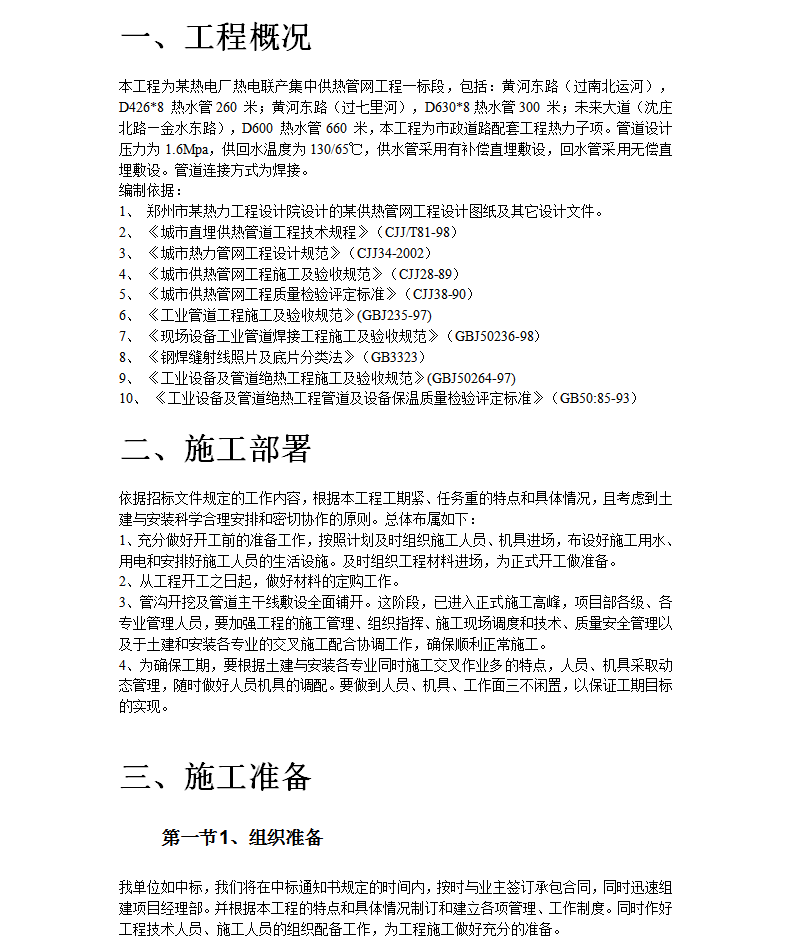

本工程为某热电厂热电联产集中供热管网工程一标段，包括：黄河东路（过南北运河），D426*8 热水管260 米；黄河东路（过七里河），D630*8热水管300 米；未来大道（沈庄北路―金水东路），D600 热水管660 米，本工程为市政道路配套工程热力子项。管道设计压力为1.6Mpa，供回水温度为130/65℃，供水管采用有补偿直埋敷设，回水管采用无偿直埋敷设。管道连接方式为焊接。

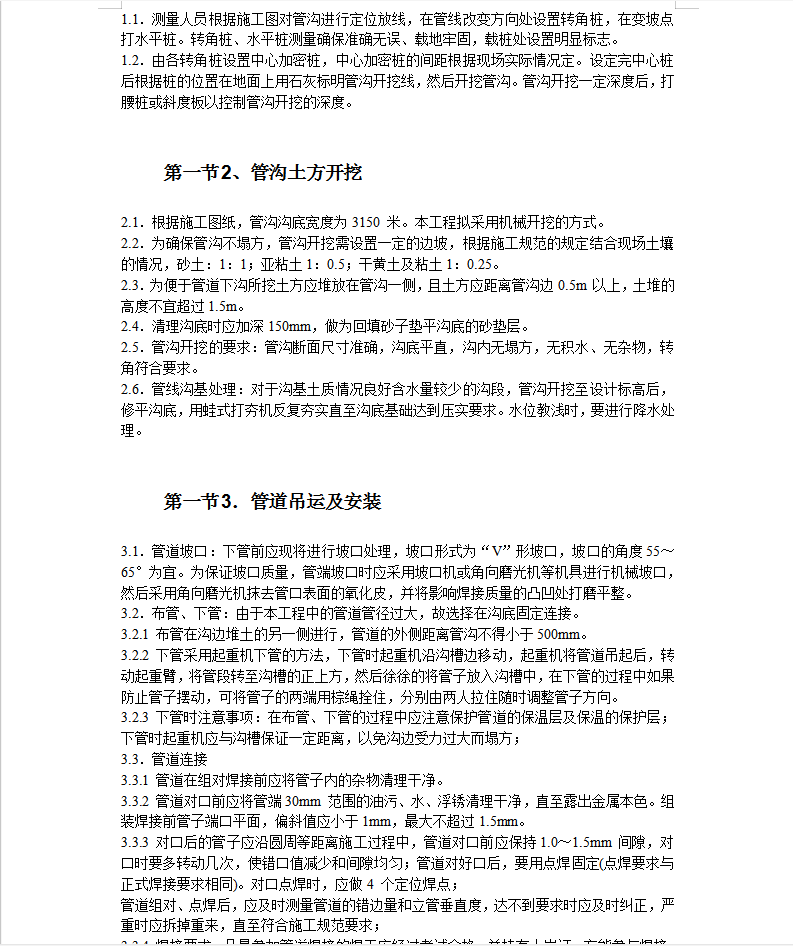

第一节管沟土方开挖
2.1．根据施工图纸，管沟沟底宽度为3150 米。本工程拟采用机械开挖的方式。
2.2．为确保管沟不塌方，管沟开挖需设置一定的边坡，根据施工规范的规定结合现场土壤的情况，砂土：1：1；亚粘土1：0.5；干黄土及粘土1：0.25。
2.3．为便于管道下沟所挖土方应堆放在管沟一侧，且土方应距离管沟边0.5m 以上，土堆的高度不宜超过1.5m。
2.4．清理沟底时应加深150mm，做为回填砂子垫平沟底的砂垫层。
2.5．管沟开挖的要求：管沟断面尺寸准确，沟底平直，沟内无塌方，无积水、无杂物，转角符合要求。
2.6．管线沟基处理：对于沟基土质情况良好含水量较少的沟段，管沟开挖至设计标高后，修平沟底，用蛙式打夯机反复夯实直至沟底基础达到压实要求。水位教浅时，要进行降水处理。
