二跨简支板桥施工组织设计 16P

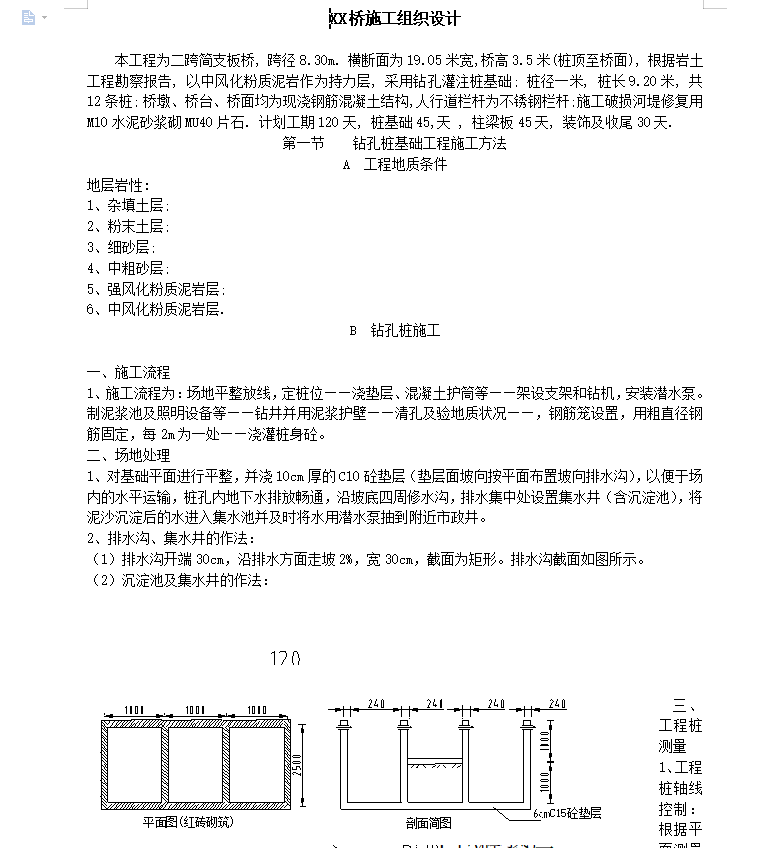

本工程为二跨简支板桥, 跨径8.30m. 横断面为19.05米宽,桥高3.5米(桩顶至桥面), 根据岩土工程勘察报告, 以中风化粉质泥岩作为持力层, 采用钻孔灌注桩基础; 桩径一米, 桩长9.20米, 共12条桩; 桥墩、桥台、桥面均为现浇钢筋混凝土结构,人行道栏杆为不锈钢栏杆;施工破损河堤修复用M10水泥砂浆砌MU40片石. 计划工期120天, 桩基础45,天 , 柱梁板45天, 装饰及收尾30天.
施工流程为：场地平整放线，定桩位――浇垫层、混凝土护筒等――架设支架和钻机，安装潜水泵。制泥浆池及照明设备等――钻井并用泥浆护壁――清孔及验地质状况――，钢筋笼设置，用粗直径钢筋固定，每2m为一处――浇灌桩身砼。
