古祠堂屋面修缮施工工法 28P

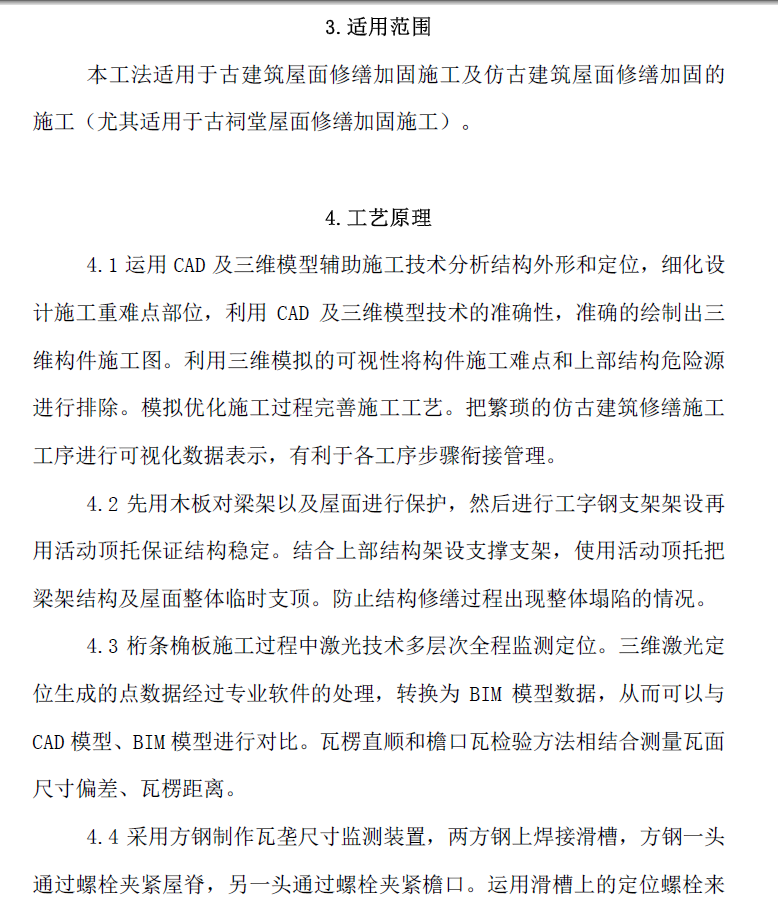

古祠堂屋面修缮施工工法适用于古建筑屋面修缮加固施工及仿古建筑屋面修缮加固的施工（尤其适用于古祠堂屋面修缮加固施工）。
运用CAD及三维模型辅助施工技术分析结构外形和定位，细化设计施工重难点部位，利用CAD及三维模型技术的准确性，准确的绘制出三维构件施工图。利用三维模拟的可视性将构件施工难点和上部结构危险源进行排除。模拟优化施工过程完善施工工艺。把繁琐的仿古建筑修缮施工工序进行可视化数据表示，有利于各工序步骤衔接管理。
先用木板对梁架以及屋面进行保护，然后进行工字钢支架架设再用活动顶托保证结构稳定。结合上部结构架设支撑支架，使用活动顶托把梁架结构及屋面整体临时支顶。防止结构修缮过程出现整体塌陷的情况。
桁条桷板施工过程中激光技术多层次全程监测定位。三维激光定位生成的点数据经过专业软件的处理，转换为BIM模型数据，从而可以与CAD模型、BIM模型进行对比。瓦楞直顺和檐口瓦检验方法相结合测量瓦面尺寸偏差、瓦楞距离。
采用方钢制作瓦垄尺寸监测装置，两方钢上焊接滑槽，方钢一头通过螺栓夹紧屋脊，另一头通过螺栓夹紧檐口。运用滑槽上的定位螺栓来矫正瓦垄尺寸和垂直度偏差，准确控制瓦垄整体造型。
