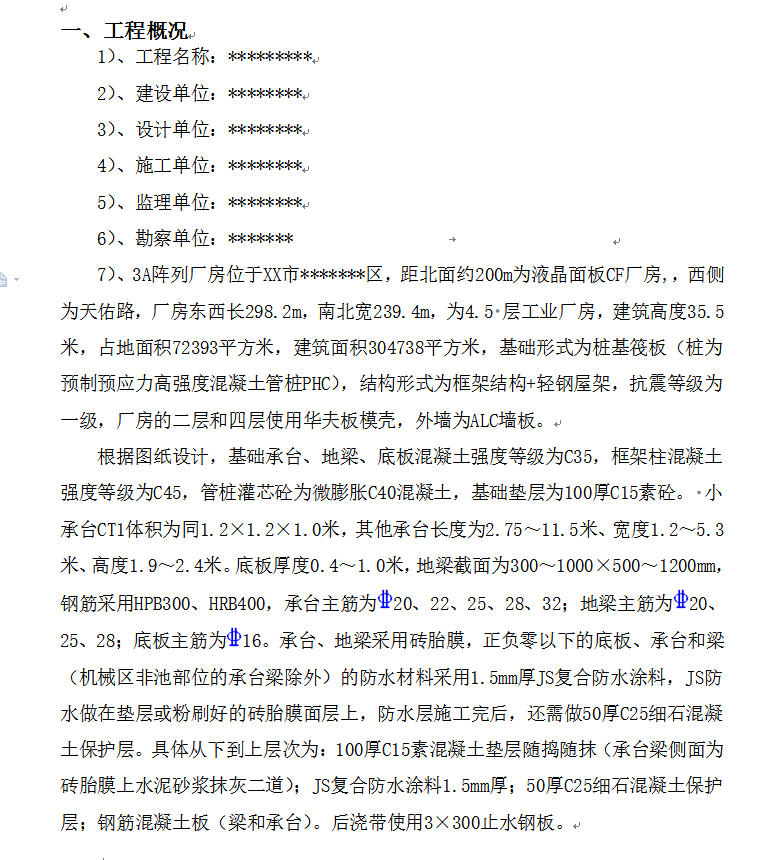

3A阵列厂房位于XX市XX区，距北面约200m为液晶面板CF厂房,，西侧为天佑路，厂房东西长298.2m，南北宽239.4m，为4.5 层工业厂房，建筑高度35.5米，占地面积72393平方米，建筑面积304738平方米，基础形式为桩基筏板（桩为预制预应力高强度混凝土管桩PHC），结构形式为框架结构+轻钢屋架，抗震等级为一级，厂房的二层和四层使用华夫板模壳，外墙为ALC墙板。
根据图纸设计，基础承台、地梁、底板混凝土强度等级为C35，框架柱混凝土强度等级为C45，管桩灌芯砼为微膨胀C40混凝土，基础垫层为100厚C15素砼。小承台CT1体积为同1.2×1.2×1.0米，其他承台长度为2.75～11.5米、宽度1.2～5.3米、高度1.9～2.4米。底板厚度0.4～1.0米，地梁截面为300～1000×500～1200mm，钢筋采用HPB300、HRB400，承台主筋为20、22、25、28、32；地梁主筋为20、25、28；底板主筋为16。承台、地梁采用砖胎膜，正负零以下的底板、承台和梁（机械区非池部位的承台梁除外）的防水材料采用1.5mm厚JS复合防水涂料，JS防水做在垫层或粉刷好的砖胎膜面层上，防水层施工完后，还需做50厚C25细石混凝土保护层。具体从下到上层次为：100厚C15素混凝土垫层随捣随抹（承台梁侧面为砖胎膜上水泥砂浆抹灰二道）；JS复合防水涂料1.5mm厚；50厚C25细石混凝土保护层；钢筋混凝土板（梁和承台）。后浇带使用3×300止水钢板。
