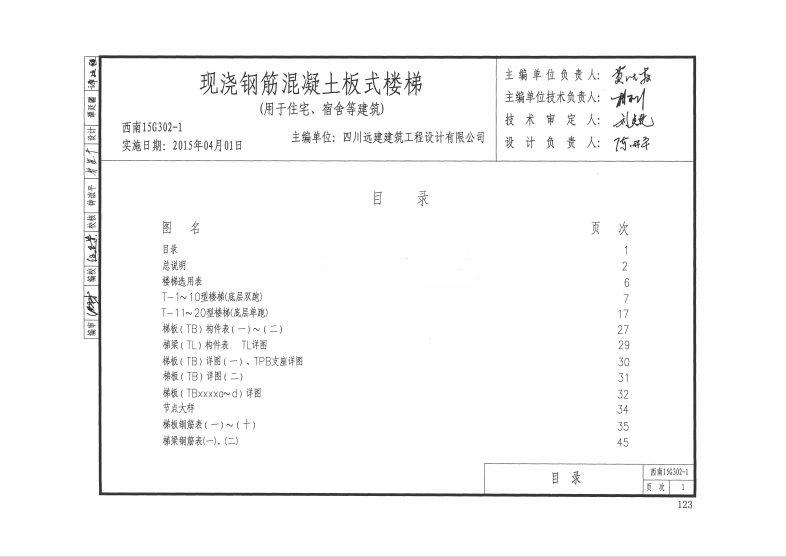

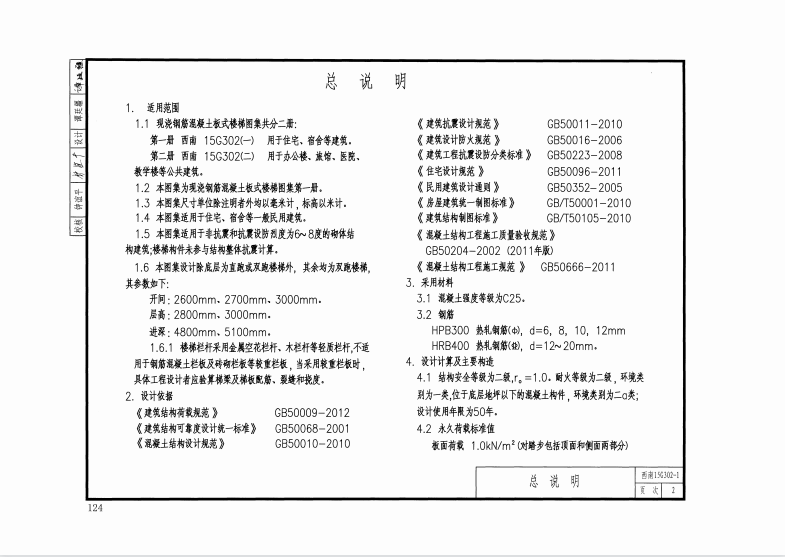

本图集为现浇钢箱混凝土板式楼�祭Ъ�第一册。本圈集尺寸单位除注明者外均以毫米计，标高以米计. 本图集适用于住宅。宿舍等一般民用建筑。本图集适用于丰抗震和抗襄设防烈度为6~ 8度的砌体结构建筑:楼梯构件未参与结构墓体抗震计算。
本图集设计除底层为直跑或观跑楼梯外，其余均为双跑楼梯，其参数如下:开间: 2600mm. 2700mm. 3000mm。层高: 2800mm.3000mm。进深: 4800mm.5100mm。

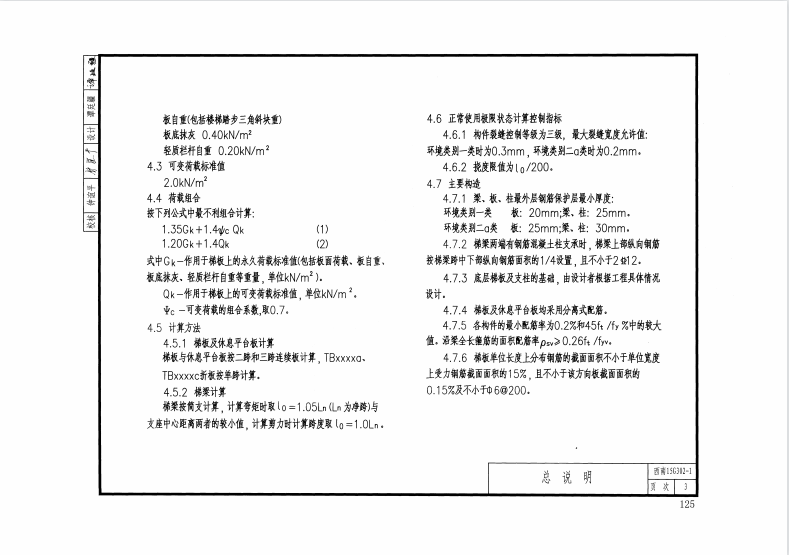

楼梯栏杆采用金属空花栏杆。木栏杆等轻质栏杆,不适用于朝筋混凝土栏板及砖韧栏板等较重栏板,当采用较重栏板时，具体工程设计者应验算梯栗及梯板配筋。裂缝和挠度。
