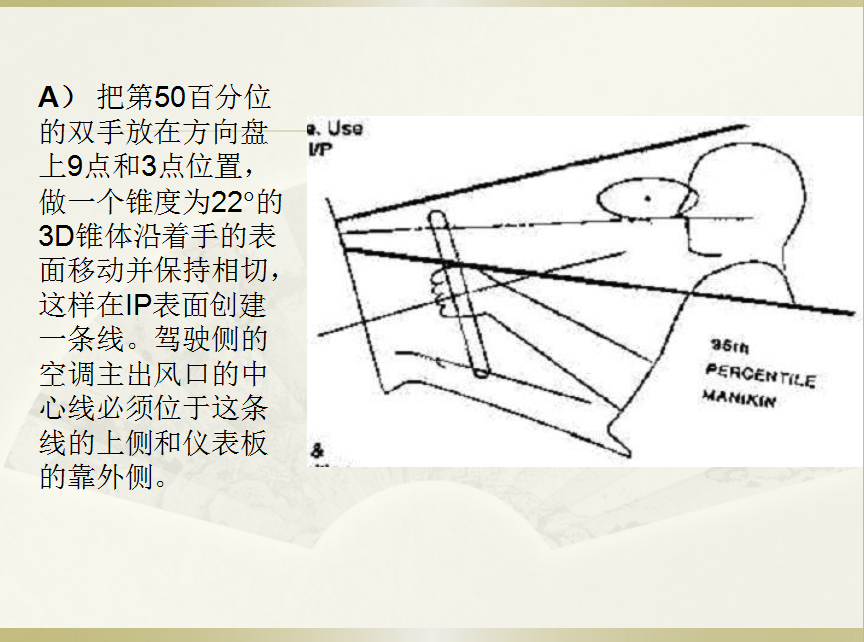

驾驶员侧出风口高度要求:A)把第50百分位的双手放在方向盘上9点和3点位置，做一个锥度为22°的3D锥体沿着手的表面移动并保持相切，这样在IP表面创建一条线。驾驶侧的空调主出风口的中心线必须位于这条线的上侧和仪表板的靠外侧。B)将一夹角为11°的3D锥体沿着高于手的方向盘轮缘部分移动并保持相切，这样在IP表面创建一条线。空调出风口的中心线还要位于这条线的上侧和外侧。( 在侧视图中，锥体中心线与眼椭球的下侧相切;在水平视图中，锥体的中心位于同侧眼椭球的中心点上。)
