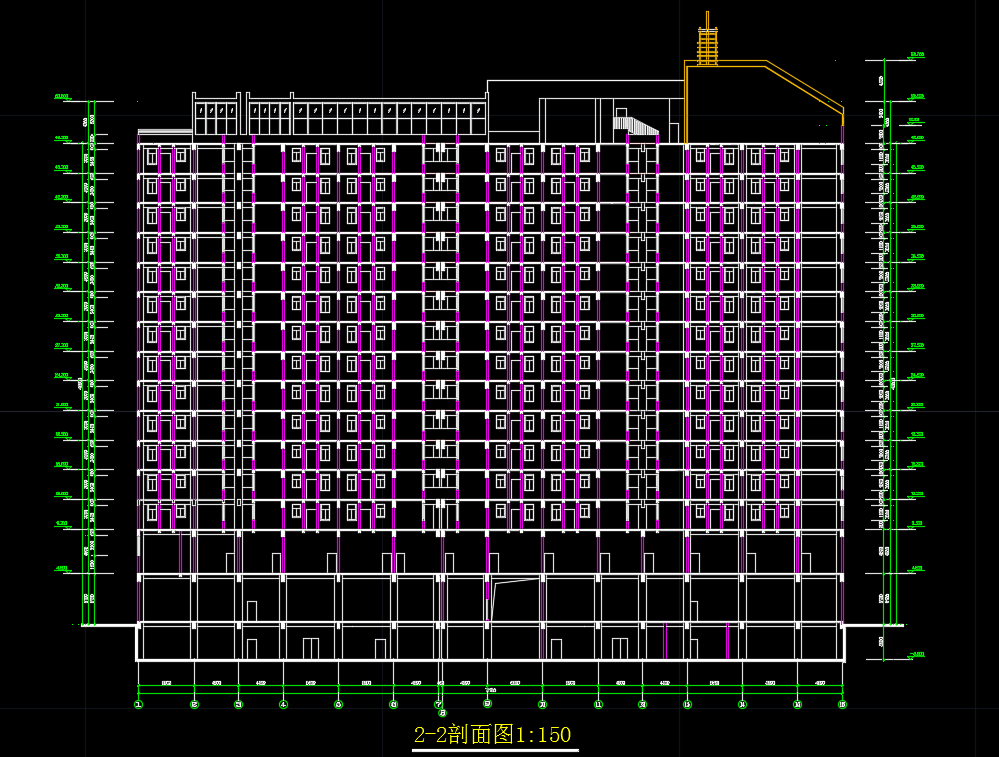

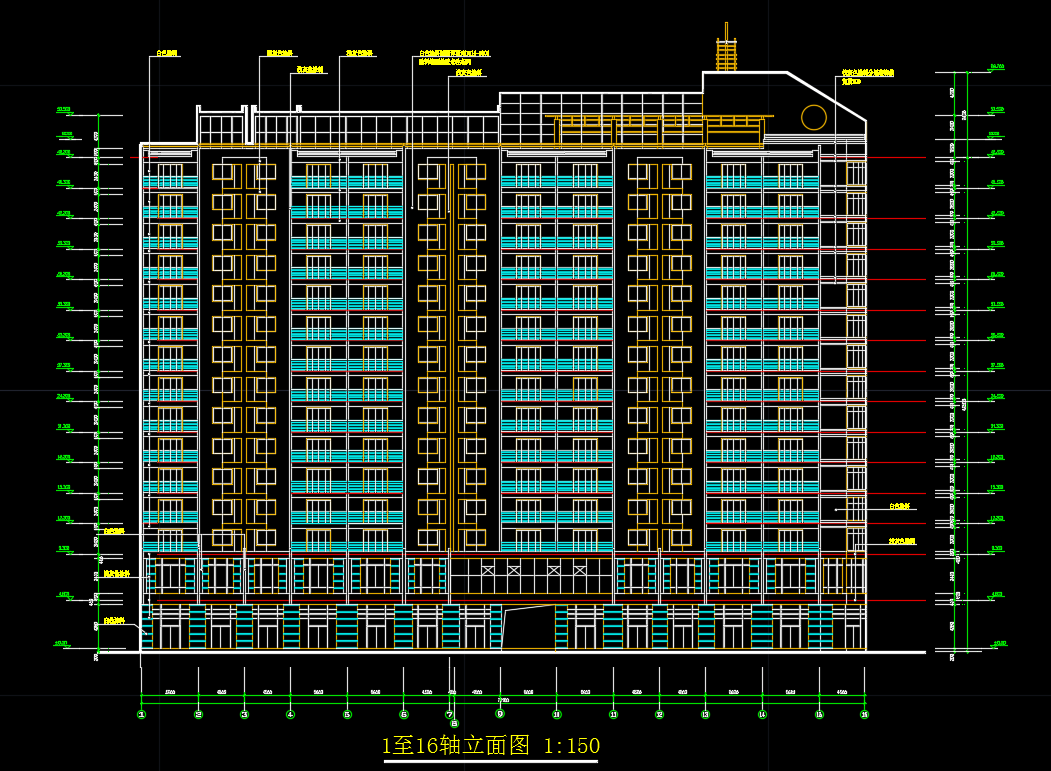

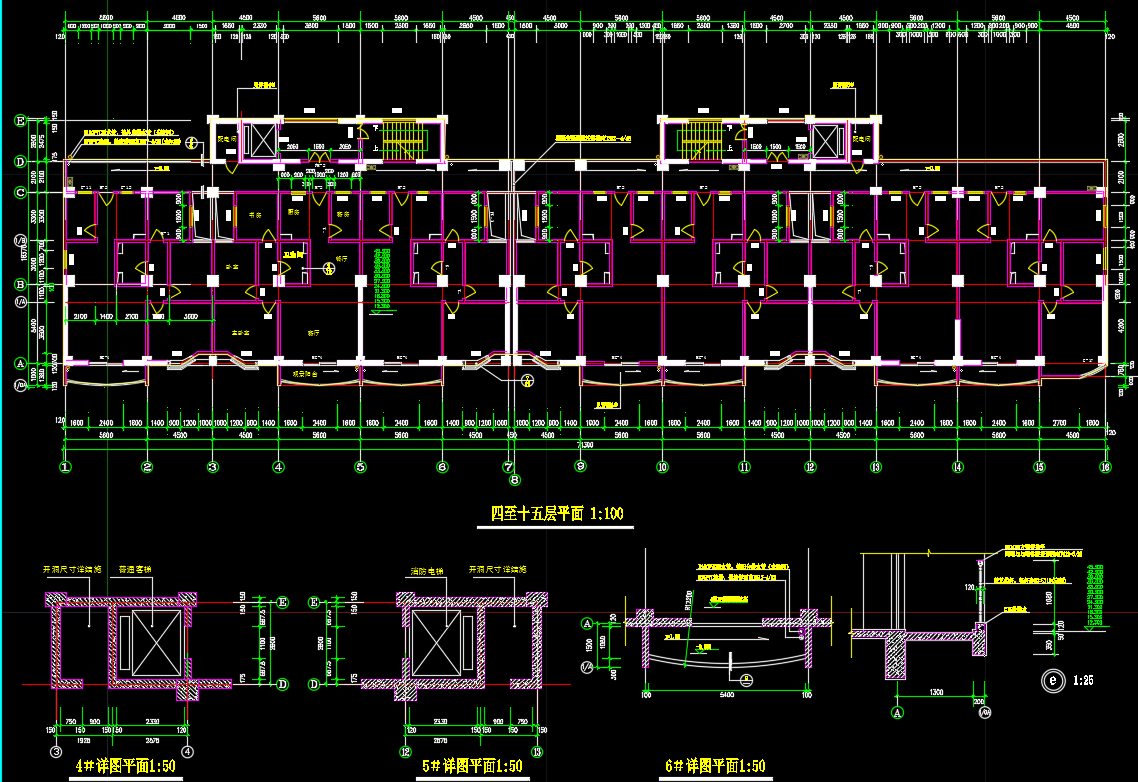

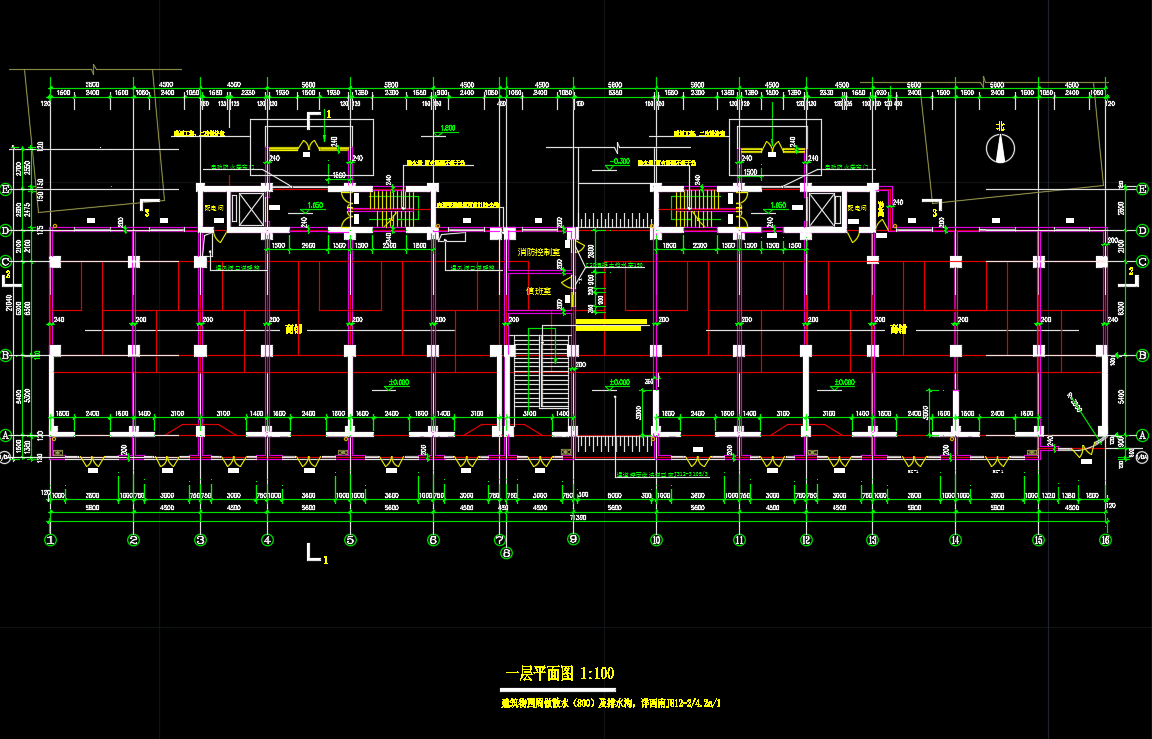

本工程结构形式为框剪结构，地上十五层，地下一层。建筑总高48.3米，总建筑面积18218.6平米。其中地下室995平米，地面以上17233.6平米。共有住宅91套，14至16轴户型建筑面积131.8平米，其余户型每套建筑面积121.3平米。十五层职工宿舍楼建筑施工图包括总平面图，地下一层平面，一层平面图 ，二层平面图 8＃详图，三层平面图 1＃详图，四至十五层平面图 456＃详图，48.3米屋面平面图，屋顶平面图 4－4剖面，楼梯间大样，1至16轴立面图 ，1-1剖面图等
