某商办楼空调通风防排烟施工图纸

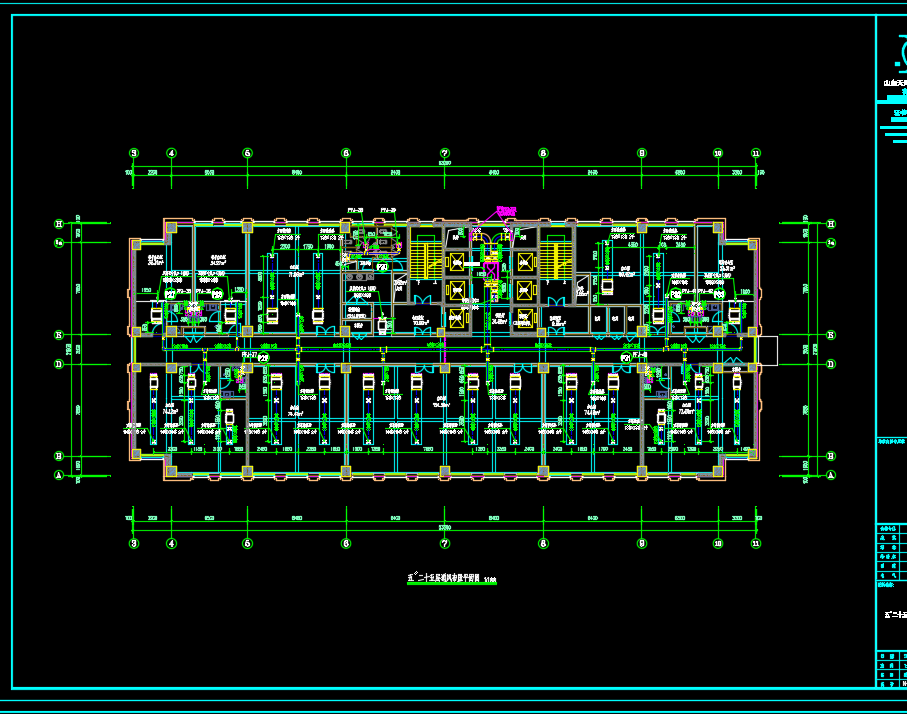

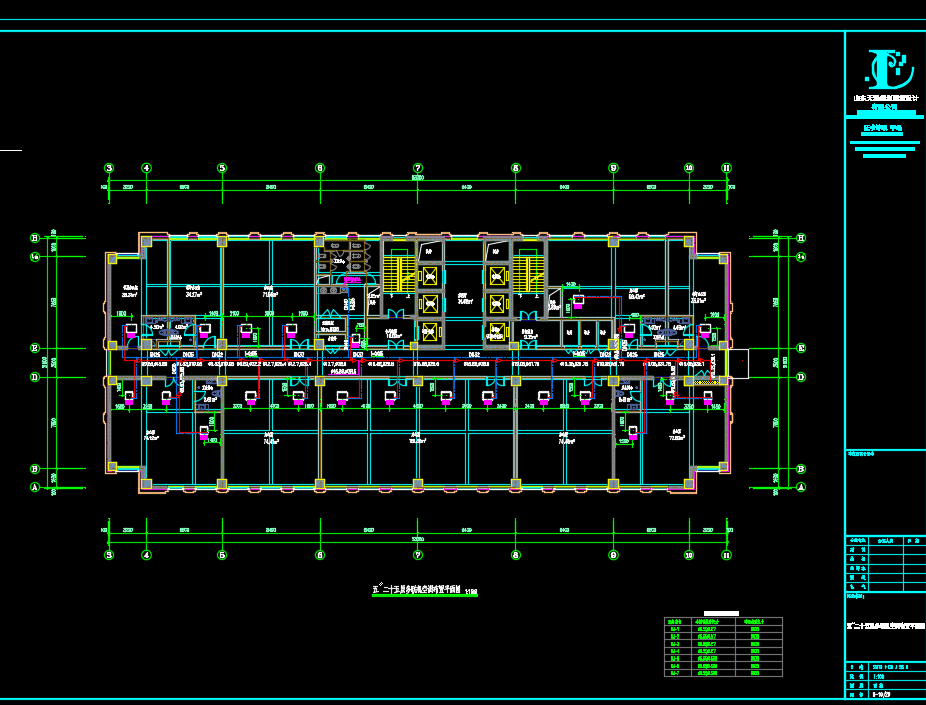

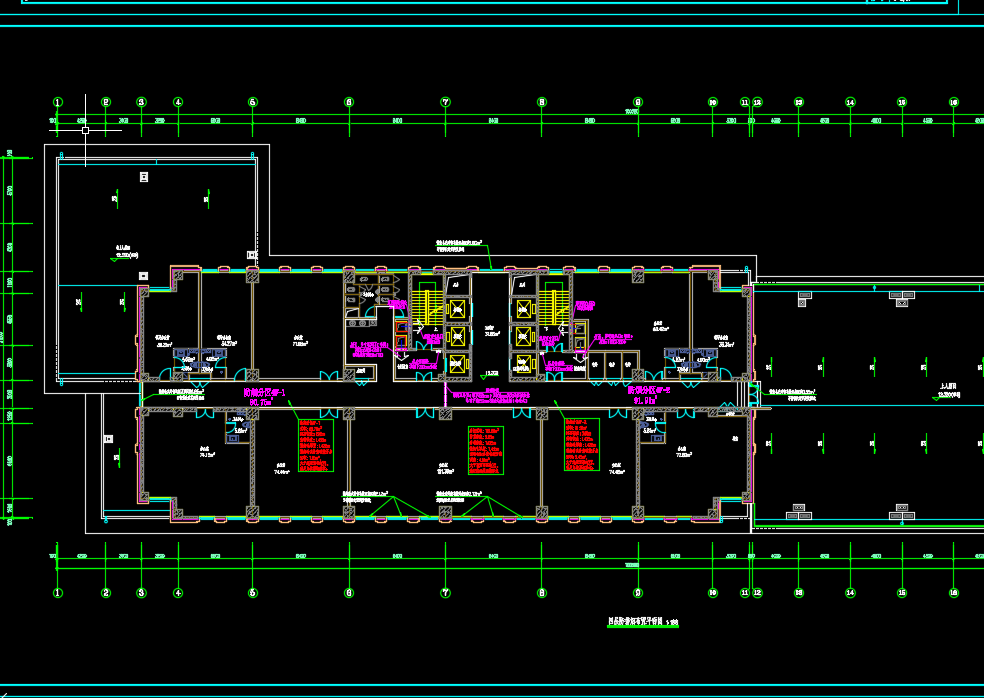

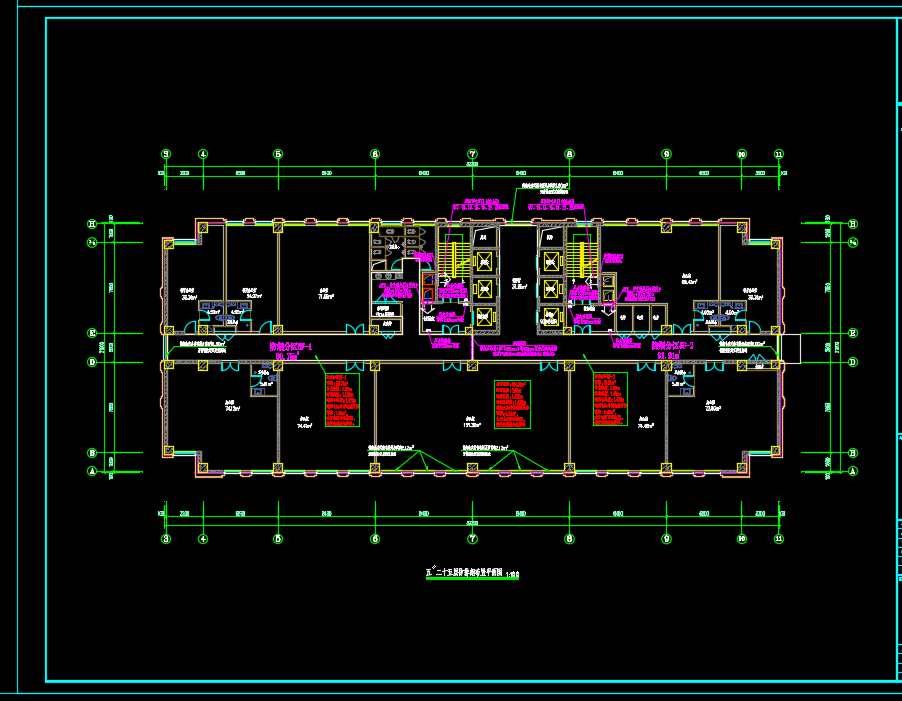

某商业办公楼空调通风防排烟施工图纸包括：图纸目录图例主要设备材料表、设计说明、施工说明、绿色建筑设计评价表、防排烟系统计算表、地下二层防排烟布置平面图、地下一层防排烟布置平面图、一层防排烟布置平面图、二层防排烟布置平面图、三层防排烟布置平面图、四层防排烟布置平面图、五~二十五层防排烟布置平面图、机房层空调、通风布置平面图、屋顶层通风布置平面图、一层多联机空调布置平面图、二层多联机空调布置平面图、三层多联机空调布置平面图、四层多联机空调布置平面图、五二十五层多联机空调布置平面图、一层通风布置平面图、二层通风布置平面图、三层通风布置平面图、四层通风布置平面图五~二十五层通风布置平面图、加压送风系统原理图、加压送风井详图机械排烟系统原理图卫生间(C排风系统流程图、新风系统流程图、空调管井预埋套管布置图多联机空调系统流程图、局部大样图。
建筑层数：主楼:地上25层;裙房、沿街商业:地上3层；建筑类别：一类；建筑高度：主楼:99.70m;裙房、沿街商业: 11.70m；设计使用年限：50年；结构形式：主楼:框剪结构:裙房、沿街商业:框架结构；抗震烈度：7度；总建筑面积：31929.59m2；建筑结构抗震设防类别：丙类建筑功能布置：主楼:一层为办公和商业，二N二十五层为办公:裙房:一层为商业和公厕，二、三层为办公。沿街商业:一n三层为商业。设计范围:空调系统、通风系统、防排烟系统设计。
