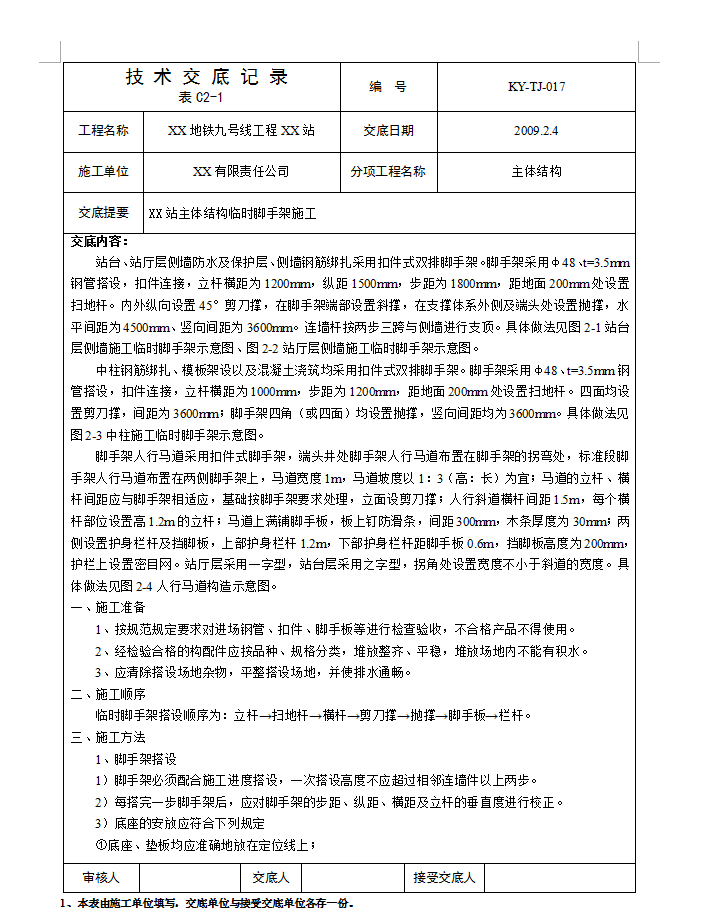

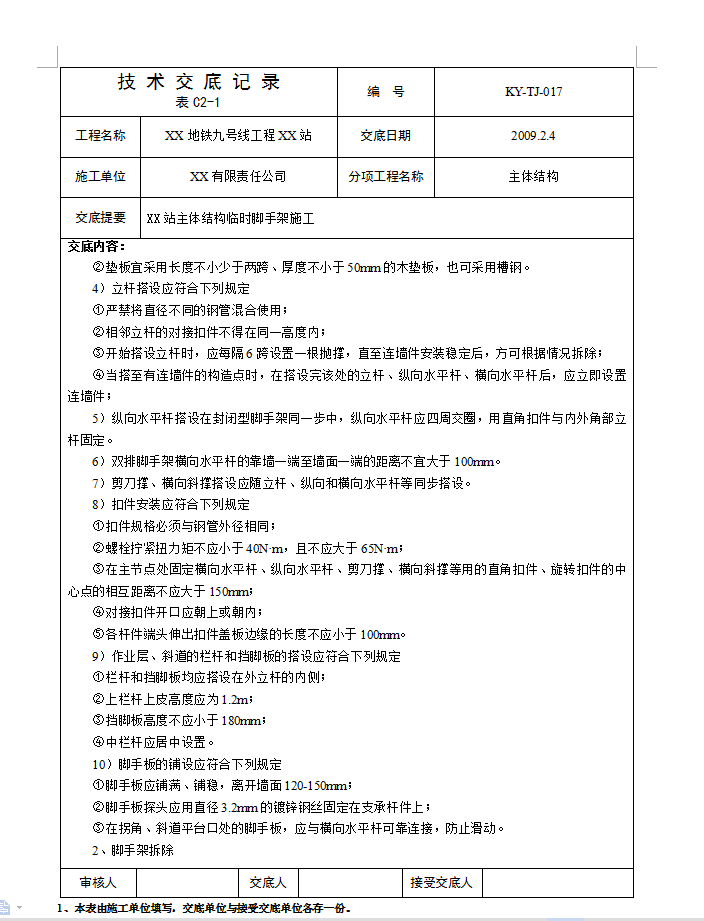

地铁站主体结构临时脚手架施工技术交底

站台、站厅层侧墙防水及保护层、侧墙钢筋绑扎采用扣件式双排脚手架。脚手架采用φ48、t=3.5mm钢管搭设，扣件连接，立杆横距为1200mm，纵距1500mm，步距为1800mm，距地面200mm处设置扫地杆。内外纵向设置45°剪刀撑，在脚手架端部设置斜撑，在支撑体系外侧及端头处设置抛撑，水平间距为4500mm、竖向间距为3600mm。连墙杆按两步三跨与侧墙进行支顶。具体做法见图2-1站台层侧墙施工临时脚手架示意图、图2-2站厅层侧墙施工临时脚手架示意图。中柱钢筋绑扎、模板架设以及混凝土浇筑均采用扣件式双排脚手架。脚手架采用φ48、t=3.5mm钢管搭设，扣件连接，立杆横距为1000mm，步距为1200mm，距地面200mm处设置扫地杆。四面均设置剪刀撑，间距为3600mm；脚手架四角（或四面）均设置抛撑，竖向间距均为3600mm。具体做法见图2-3中柱施工临时脚手架示意图。
